مسمار شماعات عالي الجودة مصنوع في الصين

Hanger Bolt لتركيب هياكل الطاقة الشمسية، من إنتاج شركة Topfencesolar في مدينة إنتاج البراغي في شيامن في الصين. تتألف من ثلاثة أجزاء رئيسية أدناه.

وصف:

غرض	مادة	مقاس	كمية	وزن الوحدة
الترباس M10	SUS304	م10*200	1	0.085
الجوز شفة M10	SUS304	م10*15*10	3	0.011
وسادة مطاطية	إبدم	م10*200	1	0.05

اسم المنتج: مسامير الألواح الشمسية

المواد: SUS304/316

مضاد للصدأ: الأداء العالي له

موقع التثبيت: على أسطح المنازل

اللون: طبيعي أو مخصص

الوظيفة: مثبتات الألواح الشمسية للهيكل

التجميع المسبق قبل الشحن

تعتبر مسامير الألواح الشمسية خيار الهيكل الأمثل، ولا تحتاج إلى تركيب معقد. إنه يجعل تركيب هيكل الألواح الشمسية مبسطًا وأكثر فعالية لتقديم الدعم الموثوق به للوحدات الكهروضوئية.

قدرة التحميل:

أقصى حمل للرياح: ماكس. ما يصل إلى 60 م / ث

أقصى حمولة للثلج: ماكس. ما يصل إلى 1.4 كيلو نيوتن / م 2

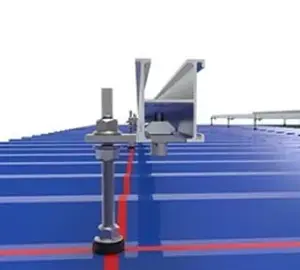

التطبيقات المناسبة لمواقع السقف: السقف المعدني المموج، السقف شبه المنحرف، السقف المعدني الساندويتش، السقف القصدير، إلخ.

المزيد من الأبعاد:

طرق الاستخدام:

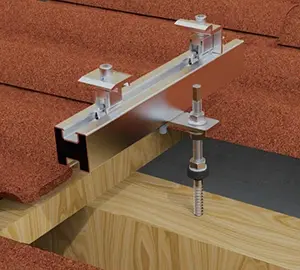

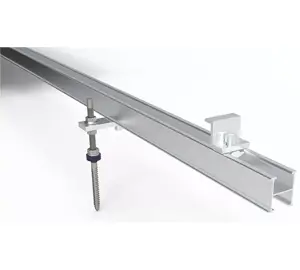

الالترباس شماعات الشمسيةيتم استخدامه جنبًا إلى جنب مع طقم التثبيت على شكل حرف L لتثبيت القضبان الشمسية بمشابك متوسطة ومشابك نهائية.

دليل المقدمة

(1) قم بقياس موضع تجويف التثبيت بالسقف وما قبل الحفر على عارضة معدنية أو عارضة خشبية.

(2) قم بربط البراغي في الفتحات المحفورة مسبقًا وتأكد من توصيل لوحة EPDM بإحكام على السطح بغرض القضاء على مخاطر تسرب المياه.

(3) ضبط الارتفاع لوضع اللوحة عاليًا فوق السطح، ثم تثبيت صواميل القفل.

(4) قم بتركيب كتلة القدم على شكل حرف L في الجزء العلوي منها ثم قم بربط صواميل الحافة M10 بإحكام.

(5) توصيل القضبان الشمسية بموصلات السكك الحديدية، وتثبيتها على مجموعات على شكل حرف L.

(7) قم بتركيب الألواح الشمسية على الهيكلمنتصف ونهاية المشابك الألواح الشمسيةلاستكمال رصف السقف بالكامل.
