مزود لتركيبات سقف الألواح الشمسية عالية الجودة ومتينة
Topfencesolar هي شركة رائدة في مجال البحث والتطوير وتصميم أنظمة تركيب أسطح الألواح الشمسية. نحن نقدم حلول الطاقة الشمسية الشاملة بشكل احترافي. أنظمتنا بما في ذلكتركيب الألواح الشمسية على السقف المسطح، نظام تركيب السقف المعدني، نظام تركيب الطاقة الشمسية الأرضية، النظام الشمسي للمرآب، نظام السقف الشمسي BIPV، والنظام الشمسي الزراعي.
بناء محطة طاقة شمسية مباشرة على سطح المباني القائمة ولا داعي لشغل أراض إضافية. إنه حل شائع لتحويل الطاقة الحضرية في الوقت الحاضر. يجمع النظام الشمسي على السطح بشكل جيد بين الهياكل الشمسية والسقف كونه هياكل كاملة ومتكاملة.
ما نوع الأسطح التي يمكن تركيبها بالألواح الشمسية؟
فئة السقف:
|
سقف البلاط |
سقف معدني |
سقف الأسفلت |
سقف خرساني |
|
|
|
|
|
الأسطح المعدنية مثل سقف التماس الدائم، واللوحة المموجة، وما إلى ذلك.
سقف من البلاط مائل مع شعاع خشبي
سقف إسفلتي مائل أو مسطح
نوع الأسمنت سقف خرساني
المزيد من الفئات…
1. بالنسبة للسقف المعدني، قم بقياس حجم السقف. تم تصميم النظام بناءً على تفاصيل حجم السقف الموجود لديك على النحو التالي.
2. سيقوم فريق مهندسي Topfencesolar بمطابقة أفضل الحلول للأسطح وفقًا لذلك.

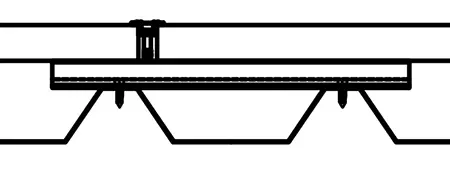

أ. السقف المعدني يختار مشابك السقف مع نظام محسّن للقضبان H، تركيب سهل وسريع.

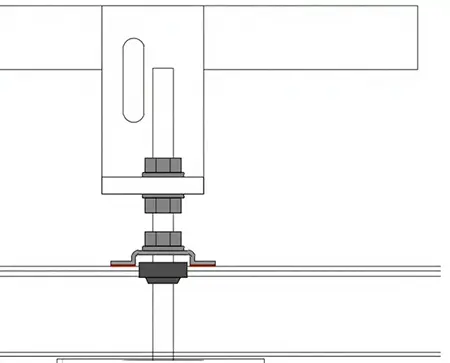

ب. أقدام على شكل حرف L مع نظام مسامير للسقف المعدني المموج.

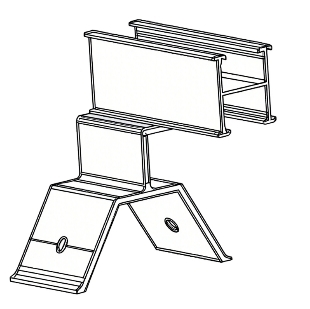

ج. قام نظام Mini Rail بتحسين الهيكل لجعل وزن التحميل أصغر.
د. أسقف القرميد، يمكننا اختيار استخدام خطاف السقف / مسامير برأسين + نظام السكك الحديدية.

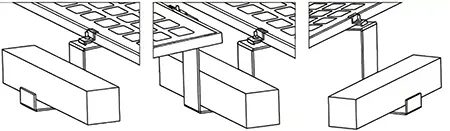

ه. يطبق السقف المسطح في الغالب نظام الصابورة أو تصميم الحامل ثلاثي القوائم.

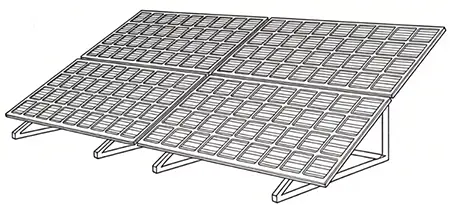

و. يمكن أن يلبي هيكل الحامل ثلاثي القوائم زوايا مختلفة وتخصيصًا عاليًا لتوليد طاقة شمسية أفضل على الأسطح المسطحة أو المائلة.
المزيد من الحلول من فضلكاتصل بنا، سنقدم الحلول المتعلقة بالسقف الخاص بك.
عوامل تصميم هيكل تركيب السقف:
تحميل التصميم
|
أغراض |
المعلمة (أدناه مثال المعلومات) |
|
البعد لوحة |
2278*1134*30 |
|
وزن اللوحة |
30 كجم |
|
اتجاه اللوحة |
عمودي أو أفقي |
|
كمية اللوحة/ لكل مجموعة |
1 × 2 = 2 قطعة |
|
زاوية الإمالة |
11° |
|
سرعة الرياح الإقليمية |
72 م/ث (سرعة العاصفة 3 ثواني) |
|
أحمال الثلوج الأرضية |
0 كيلو باسكال |
|
فئة التضاريس |
3 |
|
أقصى ارتفاع |
10 م |
|
موقع التثبيت |
السطح |
|
المناطق |
C |
|
معيار التصميم |
AS/NZS 1170 (مثال) |
|

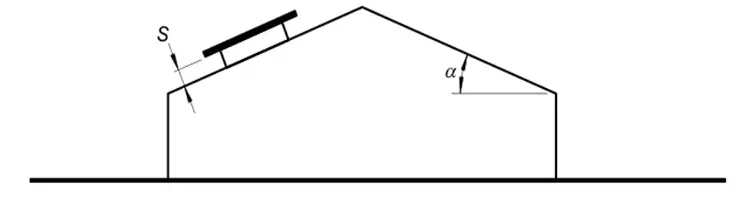

إذا α= 11 درجة |
|
|
|
متى، |
θ = °، موجب |
= 0.600 |
|
متى، |
θ = 0 درجة، سلبي |
= -1.400 |

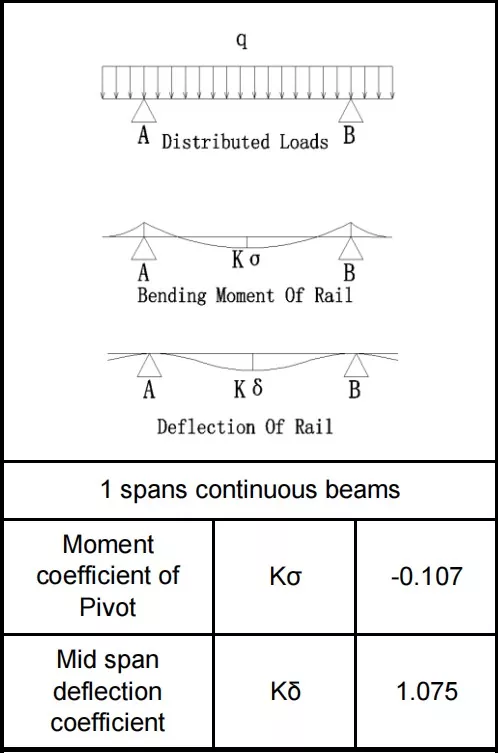

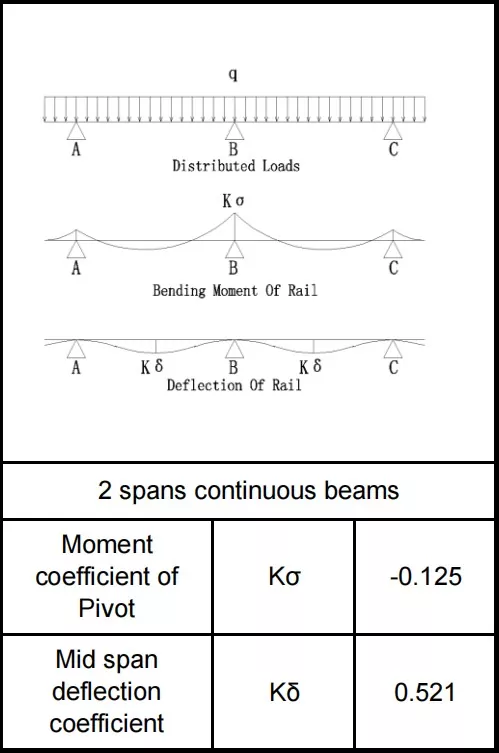

حساب الإجهاد للهيكل
خريطة رسم عرض تحميل السكك الحديدية واحدة
الامتداد ل = 1.050 م
الكابولي Ls=0.200m
كمية الامتدادات n=2
زاوية الميل θ=11°
عرض القضبان المحملة B=0.759 م
مجموعات التحميل
|
تحميل مجموعات من السكك الحديدية |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
حمولة |
تحميل ثابت-G |
17.49 |
89.97 |
|
تحميل الرياح السفلية-W1 |
0 |
718.39 |
|
|
تحميل الرياح-W2 |
0 |
-1676.24 |
|
|
تحميل الثلج-S |
0.00 |
0.00 |
|
|
مجموعات التحميل |
1.35 جرام |
23.61 |
121.46 |
|
1.2 جرام + 0.6 ثانية |
20.99 |
107.96 |
|
|
1.2 جرام + واط1 |
20.99 |
826.35 |
|
|
0.9 جرام + واط2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
يجب أن يتم تصميم هيكل الألواح الشمسية لسقف الأمان الآمن في ظل مواقف العد الآمنة لدعم الهيكل على المدى الطويل.
عمر خدمة الهيكل لدينا هو ≥ 25 عامًا
الضمان 10 سنوات.
- View as
نظام تركيب السقف المسطح لصابورة الطاقة الشمسية
باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك نظام تركيب السقف المسطح ذو الصابورة الشمسية ذو الجودة العالية. تم تصميم نظام تركيب السقف المسطح لمختلف تركيبات الألواح الشمسية ذات السقف المسطح مع تصميم غير مخترق. صممت شركة Topfencesolar هذا النظام المضمون بالصابورة يلغي احتياجات اختراق السقف، ويزيل خطر تسرب المياه في السقف. إنه الحل المثالي لتطبيقات الأسقف المسطحة التجارية والصناعية والتي أثبتت كفاءتها وشهرة استخدامها في مناطق أوروبا وأمريكا الشمالية والشرق الأوسط وشمال أفريقيا وآسيا والمحيط الهادئ. .
ماركة:أعلى السياج الشمسي
مادة المنتج:آل6005-T5
وظيفة المنتج:تركيب نموذج الصابورة للطاقة الشمسية على السقف
خدمة الحياة:≥25 سنة
نظام تركيب الطاقة الشمسية ذو السقف المسطح
كشركة مصنعة محترفة، تم تصميم نظام تركيب الطاقة الشمسية Ballast Flat Roof من Topfencesolar من خلال مراعاة سرعة الرياح العالية والثلوج الكثيفة مع الامتثال للوائح البناء الخاصة بك.
يعمل فريق Topfencesolar Engieneer على إنشاء نظام الصابورة المثالي استنادًا إلى هيكل السقف الخاص بك، مع حساب تحميل الهيكل بدقة. نحن نقدم محاكاة هيكل الصابورة المعزز لحمل الرياح وحسابات أحمال الثلوج والحمل الميت بالإضافة إلى تقديم حل أمان كامل لسقفك المسطح.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الألومنيوم
وظيفة المنتج:نظام دعم الصابورة
خدمة الحياة:≥25 سنة
يعمل فريق Topfencesolar Engieneer على إنشاء نظام الصابورة المثالي استنادًا إلى هيكل السقف الخاص بك، مع حساب تحميل الهيكل بدقة. نحن نقدم محاكاة هيكل الصابورة المعزز لحمل الرياح وحسابات أحمال الثلوج والحمل الميت بالإضافة إلى تقديم حل أمان كامل لسقفك المسطح.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الألومنيوم
وظيفة المنتج:نظام دعم الصابورة
خدمة الحياة:≥25 سنة
نظام مجموعات تركيب الطاقة الشمسية على السقف المسطح
Xiamen Topfencesolar هي واحدة من الشركات الرائدة في مجال منتجات تركيب الطاقة الشمسية في الصين، نحن نوفر نظام تركيب الطاقة الشمسية ذو السقف المسطح عالي الجودة. يمكن توفير التصميم الاحترافي وخدمة OEM وفقًا لمتطلبات العملاء.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:ألومنيوم آل 6005-T5/ T6، فولاذ مجلفن بالغمس الساخن
وظيفة المنتج:تركيب الطاقة الشمسية على السقف المعدني
خدمة الحياة:≥25 سنة
نظام تركيب الصابورة الشمسية
كشركة مصنعة محترفة، يوفر نظام تركيب صابورة الطاقة الشمسية غير المخترق الذي تنتجه شركة Topfencesolar حلاً مستقرًا وغير قابل للحفر للألواح الشمسية المثبتة على أسطح المنازل. يتم وضعها على الكتل الخرسانية ذات الأساس الموزون مثل الألواح الخرسانية أو صواني الصابورة لتأمين الألواح الشمسية. لا حاجة لاستخدام مسامير تثبيت التمدد لاختراق الأسطح الخرسانية. يحافظ الحل المبسط على سلامة السقف، ويقلل من وقت التثبيت، ويزيل خطر تسرب المياه. تركيب رخيص وسهل وسريع للألواح الشمسية.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الصلب المجلفن بالغمس الساخن Q235
وظيفة المنتج:تركيب الطاقة الشمسية على السقف المعدني
اتجاه الوحدة:أفقي أو عمودي
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الصلب المجلفن بالغمس الساخن Q235
وظيفة المنتج:تركيب الطاقة الشمسية على السقف المعدني
اتجاه الوحدة:أفقي أو عمودي

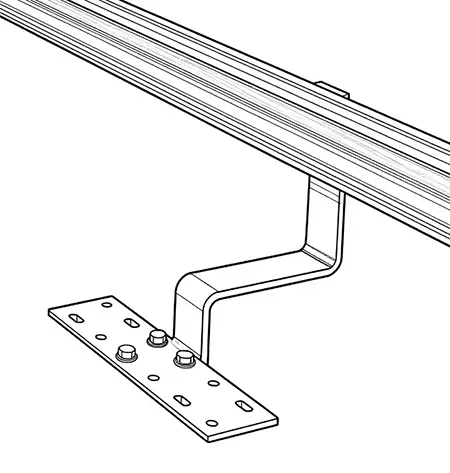

نظام تركيب خطاف سقف البلاط
نظام تركيب خطاف السقف ذو العلامة التجارية Topfencesolar تم إنتاجه من الصين، وهو حل تركيب سهل وسريع لدعم الألواح الشمسية على سطح البلاط المائل من خلال تركيبه على خطافات سقف البلاط وقضبان الألومنيوم مع المشابك. لا حاجة للحام في الموقع، ولا ضرر لهيكل السقف.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الفولاذ SUS304
وظيفة المنتج:أسطح البلاط السكنية أو التجارية أو الصناعية
خدمة الحياة:20 سنة
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الفولاذ SUS304
وظيفة المنتج:أسطح البلاط السكنية أو التجارية أو الصناعية
خدمة الحياة:20 سنة
جبل سقف البلاط للطاقة الشمسية
باعتبارها الشركة المصنعة المهنية، وقد تخصصت Topfencesolar في البحث والتطوير والتصنيع لنظام تركيب الطاقة الشمسية لسقف القرميد لسقف البلاط. مادة الألومنيوم المتقدمة خفيفة الوزن ومقاومة للتآكل وسهلة التركيب. يمكن لخطافات الألمنيوم أن تحافظ على سقف البلاط (wanzheng) والسلامة. يغطي سوق التطبيقات هذا أوروبا مثل ألمانيا وإسبانيا وإيطاليا وهولندا وغيرها والدول الآسيوية مثل الهند وتايلاند وفيتنام وغيرها.
ماركة المنتج:أعلى السياج الشمسي
مادة المنتج:ألومنيوم عالي الجودة
وظيفة المنتج:خطاف السقف يثبت القضبان ويدعم الألواح الشمسية
خدمة الحياة:≥25 سنة
ماركة المنتج:أعلى السياج الشمسي
مادة المنتج:ألومنيوم عالي الجودة
وظيفة المنتج:خطاف السقف يثبت القضبان ويدعم الألواح الشمسية
خدمة الحياة:≥25 سنة
باعتبارنا مصنعًا وموردًا موثوقًا يتصاعد سقف الألواح الشمسية في الصين، لدينا مصنعنا. للحصول على قائمة أسعار المنتجات المخصصة، يرجى الاتصال بنا.
