الشركة المصنعة والموردة لقضبان تركيب الألواح الشمسية
شيامن Topfencesolar العلامة التجاريةقضبان تركيب الألواح الشمسيةتستخدم في أنظمة الطاقة الشمسية على الأسطح وهي مادة ألومنيوم عالية المستوى محسنة لتركيب الألواح الشمسية.

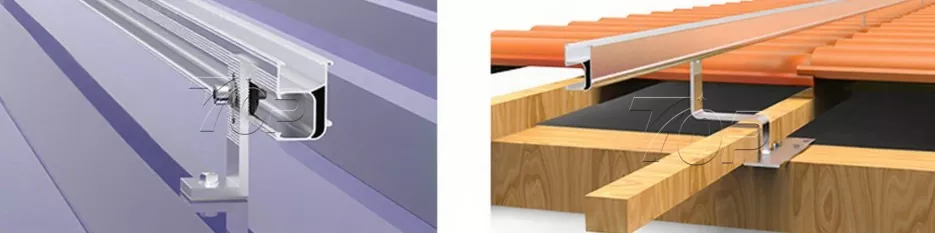

القضبان الشمسية من نوع السقف:
يتميز الألومنيوم 6005-T5/T6 بخصائص القوة العالية والمقاومة الممتازة للتآكل والوزن الخفيف للغاية، وهي المادة الأكثر ملاءمة لأرفف نظام السطح
TF-RL سلسلة B46 السكك الحديدية | الطول 4000 مم، 4200 مم، 4500 مم، 4800 مم إلخ.
الحجم العادي: 27.3*48.3*4500 ملم
المعالجة السطحية: ≥10μm

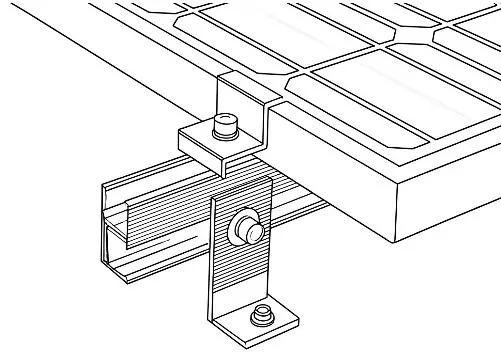

مجموعات تركيب القضبان
تفاصيل تصميم الهيكل: خذ على سبيل المثال TF-RL-B46 وهو أحد النماذج الأكثر شعبية.
أبعاد الهيكل:
|
معلمات هندسة قسم الهيكل |
|||||||
|
(1) السكك الحديدية: |
ب46 |
مادة: |
AL6005-T6 |
||||
|
σs = 250 |
ن/مم2 |
ه= 70000 |
ن/مم2 |
||||
|
قسم الهندسة المعلمات |
|||||||
|
أ (مم2) |
197.0 |
الملكية الفكرية (مم 4) |
64335.0 |
||||
|
التاسع (مم4) |
43678.0 |
ص (مم 4) |
20657.0 |
||||
|
زكسب (مم3) |
1804.0 |
زيليفت (مم3) |
1703.0 |
||||
|
زيداون (مم3) |
2004.0 |
زيرايت (مم3) |
1306.0 |
||||
الوزن / المتر = الكثافة ρ(كجم/م³) × المساحة المقطعية أ(م2) × جم(ن/كجم)
=2710 × 0.00019696 × 9.8
=5.23 ن/م
تحليل التركيب الكيميائي لسكك الألمنيوم B46:
(طريقة الاختبار: GB/T3190-2008، OES)
|
العناصر الكيميائية AL6005-T6 |
|||
|
عنصر |
اللائحة 6005 |
أنتاي لمنتجات الألمنيوم (AT6006 -T6) |
خاتمة |
|
سي |
0.6-0.9 |
0.62 |
يمر |
|
الحديد |
.30.35 |
0.13 |
يمر |
|
النحاس |
.10.10 |
<0.001 |
يمر |
|
من |
.10.10 |
0.003 |
يمر |
|
ملغ |
0.40-0.60 |
0.56 |
يمر |
|
كر |
.30.35 |
0.001 |
يمر |
|
الزنك |
.10.10 |
0.01 |
يمر |
|
تي |
.10.10 |
0.014 |
يمر |
|
آل |
هامِش |
هامِش |
يمر |
اختبار الشد:
طريقة الاختبار: JIS Z 2241-2011
الخواص الميكانيكية لـ AL6005-T6
|
عنصر الاختبار |
نوع العينة |
قوة الشد (Rm)(Mpa) |
قوة الدليل (R0 .2) (ميغاباسكال) |
الاستطالة بعد الكسر (A50mm)(%) |
|
نتيجة |
رقم 13 ب |
295 |
263 |
10 |
ملحقات مجموعة تركيب هيكل السكك الحديدية:
|
|
|
|
|
|
اثنين من المواضيع من البراغي |
خطافات السقف |
طقم قدم على شكل حرف L |
منتصف المشبك 1 |
|
|
|
|
|
|
منتصف المشبك 2 |
نهاية المشبك 2 |
ورقة موصلة |
المزيد من تطبيقات القضبان
- View as
الألومنيوم لوحة للطاقة الشمسية تصاعد بين قوسين السكك الحديدية
أقواس السكك الحديدية المتصاعدة للألواح الشمسية المصنوعة من الألومنيوم من صنع Xiamen Topfencesolar من الصين باستخدام خطافات السقف المثبتة على العارضة لدعم القضبان B45. موصلات السكك الحديدية تربط قطع القضبان في صفوف طويلة من القضبان لترتيب الألواح الشمسية في الاتجاه الأفقي أو الرأسي. إنه أداء موثوق به للغاية يتم الترحيب به ترحيبا حارا من قبل أوروبا وآسيا والأسواق الأمريكية.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الألومنيوم
وظيفة المنتج:القضبان لتركيب الألواح الشمسية
خدمة الحياة:≥25 سنة
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الألومنيوم
وظيفة المنتج:القضبان لتركيب الألواح الشمسية
خدمة الحياة:≥25 سنة
السكك الحديدية لتركيب سقف الرف الشمسي
كمورد موثوق به لهياكل تركيب الطاقة الشمسية، فإن شركة Xiamen Topfencesolar Co.,Ltd مكرسة لتصميم وتصنيع قضبان تركيب سقف حامل للطاقة الشمسية عالية الأداء لتلبية متطلبات السوق المختلفة، من أسطح المنازل السكنية إلى محطات الطاقة الكهروضوئية التجارية. نقوم بتصميم المنتجات التي توفر الأداء الفني وكفاءة التكلفة.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:AL6005-T5/AL6063-T6
وظيفة المنتج:تركيب على السطح
خدمة الحياة:أكثر من 20 عاما
قضبان الألواح الشمسية
توفر قضبان الألواح الشمسية الدعم المستقر لنظام تركيب السقف الشمسي، ويمكنها التكيف مع مختلف المناسبات. Xiamen Topfencesolar هي شركة مصنعة محترفة تقدم خدمة مخصصة لقضبان الألواح الشمسية لمساعدة العملاء في مشاريع الطاقة الشمسية الخاصة بهم. العينات متاحة لمختلف الحجم والكمية.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:الألومنيوم Al6005-T5/T6
وظيفة المنتج:تركيب الطاقة الشمسية على السقف المعدني
خدمة الحياة:20 سنة
السكك الحديدية الصغيرة لتركيب الألواح الشمسية على السقف المعدني
كشركة مصنعة وموردة محترفة في الصين، فإن السكة الصغيرة لتركيب الألواح الشمسية ذات السقف المعدني تتميز بالمتانة وخفيفة الوزن التي تنتجها Xiamen Topfencesolar يمكن أن تقلل تكلفة تركيب الألواح الشمسية بنسبة 20-30٪. تتم معالجة أنودة سطح الألومنيوم ≥ 10μm، وتتطلب جهودًا كبيرة لمقاومة الأشعة فوق البنفسجية، ومقاومة التآكل، من خلال الخدمة لأكثر من 25 عامًا. يتم الترحيب بهذا الحل الذي لا يحتوي على قضبان بشكل جيد ويستخدم في النظام الشمسي في المجالات السكنية والتجارية والصناعية.
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:آل6005-T5
وظيفة المنتج:لتحميل الألواح الشمسية على السطح أو الأرض
خدمة الحياة:≥25 سنة
اسم العلامة التجارية:أعلى السياج الشمسي
مادة المنتج:آل6005-T5
وظيفة المنتج:لتحميل الألواح الشمسية على السطح أو الأرض
خدمة الحياة:≥25 سنة
جبل رف سقف اللوحة الشمسية
تؤدي شركة Topfencesolar إلى إنتاج حامل سقف للألواح الشمسية، مصنع مقره في الصين. السكة هي أقواس التثبيت الرئيسية للنظام الكهروضوئي. مع تركيب القضبان، يمكنها تثبيت الألواح الشمسية بشكل آمن على مختلف الأسطح. مثل الأسطح الخرسانية والمعدنية والبلاطية. القضبان خفيفة الوزن مصنوعة من سبائك الألومنيوم، وتتميز بمقاومة ممتازة للتآكل، والأكثر من ذلك، أنها سهلة التركيب.
قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم
تعد قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم أحد الأجزاء المهمة لهيكل تركيب الطاقة الشمسية بالكامل. إنها مصنوعة من مواد الألومنيوم 6005-T5 مع معالجة سطحية مؤكسدة، متينة لأكثر من 25 عامًا.
اسم العلامة التجارية:أعلى السياج الشمسي مادة المنتج:الألومنيوم 6005-T5، 6063-T6 وظيفة المنتج:دعم تركيب الطاقة الشمسية خدمة الحياة:≥ 20 سنة
اسم العلامة التجارية:أعلى السياج الشمسي مادة المنتج:الألومنيوم 6005-T5، 6063-T6 وظيفة المنتج:دعم تركيب الطاقة الشمسية خدمة الحياة:≥ 20 سنة
باعتبارنا مصنعًا وموردًا موثوقًا قضبان تركيب الألواح الشمسية في الصين، لدينا مصنعنا. للحصول على قائمة أسعار المنتجات المخصصة، يرجى الاتصال بنا.
