قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم
تعد قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم أحد الأجزاء المهمة لهيكل تركيب الطاقة الشمسية بالكامل. إنها مصنوعة من مواد الألومنيوم 6005-T5 مع معالجة سطحية مؤكسدة، متينة لأكثر من 25 عامًا.
اسم العلامة التجارية:أعلى السياج الشمسي مادة المنتج:الألومنيوم 6005-T5، 6063-T6 وظيفة المنتج:دعم تركيب الطاقة الشمسية خدمة الحياة:≥ 20 سنة
اسم العلامة التجارية:أعلى السياج الشمسي مادة المنتج:الألومنيوم 6005-T5، 6063-T6 وظيفة المنتج:دعم تركيب الطاقة الشمسية خدمة الحياة:≥ 20 سنة
تم تصميم قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم TF-RL-B48 لأسطح المنازل، وعادةً ما يتم استخدامها للتركيب حيث توجد متطلبات عالية لقوة الهيكل. تصميمات السكك الحديدية أقوى وأكثر سمكًا من قضبان السقف العادية الموجودة في السوق، ويمكن تطبيقها في بعض المشاريع ذات سرعة الرياح القوية بحد أقصى 60 م / ث.
ورقة البيانات
|
فئة عنصر التفتيش |
البند التفتيش |
المتطلبات القياسية (ASTM B221) |
|
التركيب الكيميائي (٪) |
السيليكون (سي) |
0.40 - 0.80 |
|
الحديد (الحديد) |
≥ 0.70 |
|
|
النحاس (النحاس) |
≥ 0.10 |
|
|
المنغنيز (من) |
0.30 - 0.60 |
|
|
المغنيسيوم (ملغ) |
0.40 - 0.60 |
|
|
الكروم (الكروم) |
≥ 0.10 |
|
|
الزنك (الزنك) |
≥ 0.25 |
|
|
التيتانيوم (تي) |
≥ 0.10 |
|
|
عناصر أخرى (كل) |
≥ 0.05 |
|
|
عناصر أخرى (المجموع) |
≥ 0.15 |
|
|
الألومنيوم (آل) |
الباقي |
|
|
الخواص الميكانيكية |
قوة الشد (σb) |
≥ 230 ميجا باسكال |
|
قوة الخضوع (σ0.2) |
≥ 170 ميجا باسكال |
|
|
استطالة (δ5) |
≥ 8% |
|
|
صلابة برينل (HB) |
≥ 65 |
|
|
قوة القص |
≥ 140 ميجا باسكال |

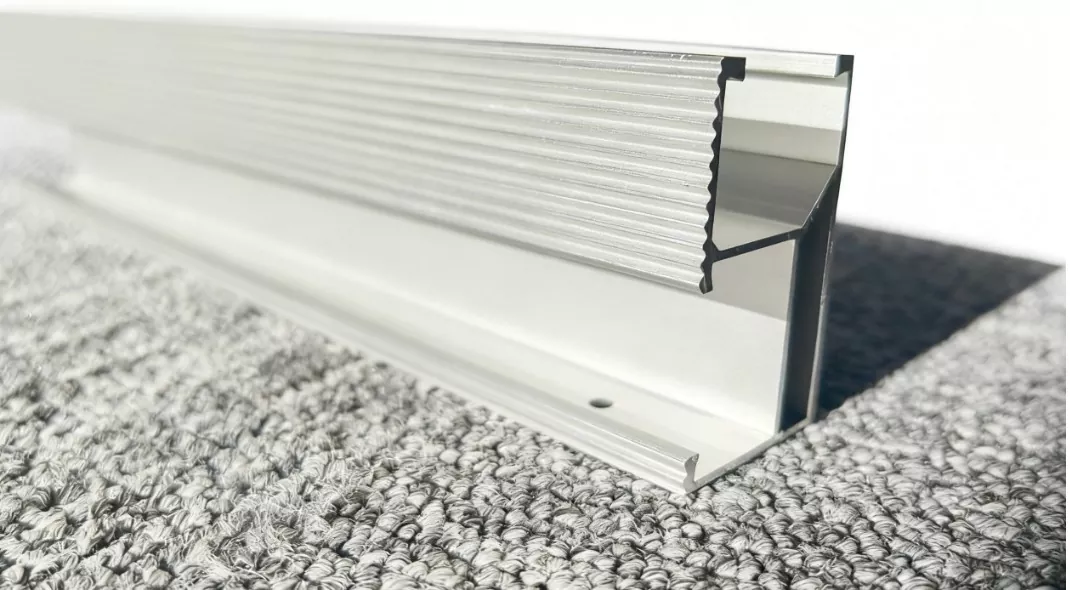

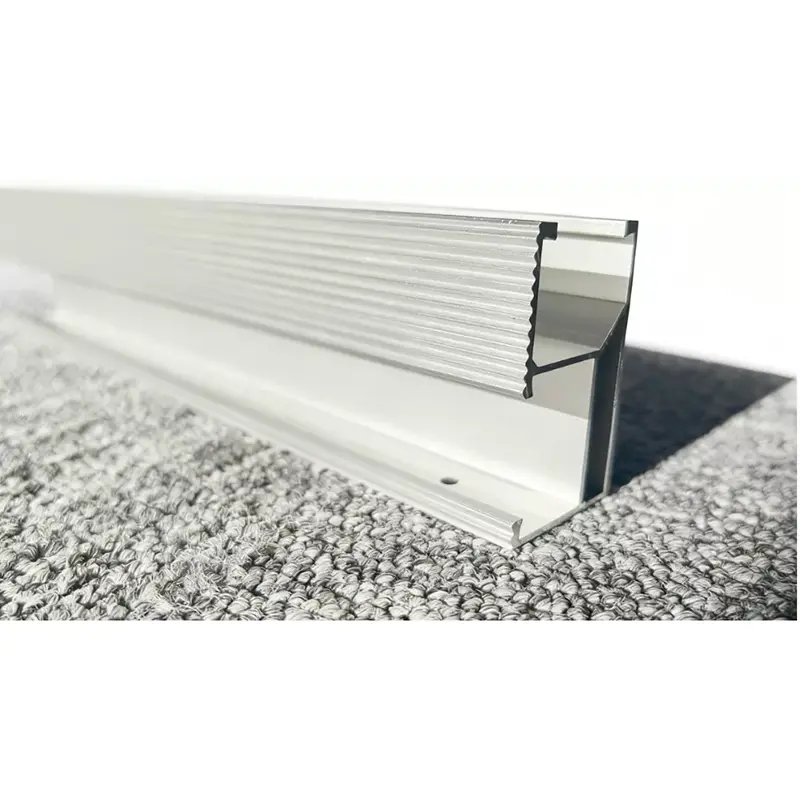

حظيت القضبان الكهروضوئية TF-RL-B48 بشعبية كبيرة نظرًا لتصميمها الخاص، فهي مصممة بفتحة في الجزء الخلفي من الملف الشخصي، لذلك يمكن تثبيت موصل السكة في الجزء الخلفي من السكة، وهذا لن يؤثر على تركيب الأقدام L أو خطاف سقف القرميد.
بهذه الطريقة، لا يحتاج فريق التثبيت إلى القلق بشأن مشكلة التداخل، مما يوفر وقت التثبيت.
سمك طبقة الأنودة لقضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم يزيد عن 10 ميكرومتر، مع مظهر جيد ومقاومة قوية للتآكل. مما يجعلها مناسبة للاستخدام الخارجي في مختلف المناخات. (يمكن أيضًا تخصيص متطلبات مختلفة لطبقة الأنودة)
وزن قضبان تركيب الطاقة الشمسية المصنوعة من الألومنيوم خفيف وسهل التعامل والتركيب، مما سيوفر تكلفة العمالة ويدعم التثبيت المرن.
يحتوي الجانب الأمامي من حاجز السقف على خطوط، والتي يمكن أن تزيد من ثبات ملحقات خطاف السقف أو الأقدام L لتتوافق تمامًا معها.

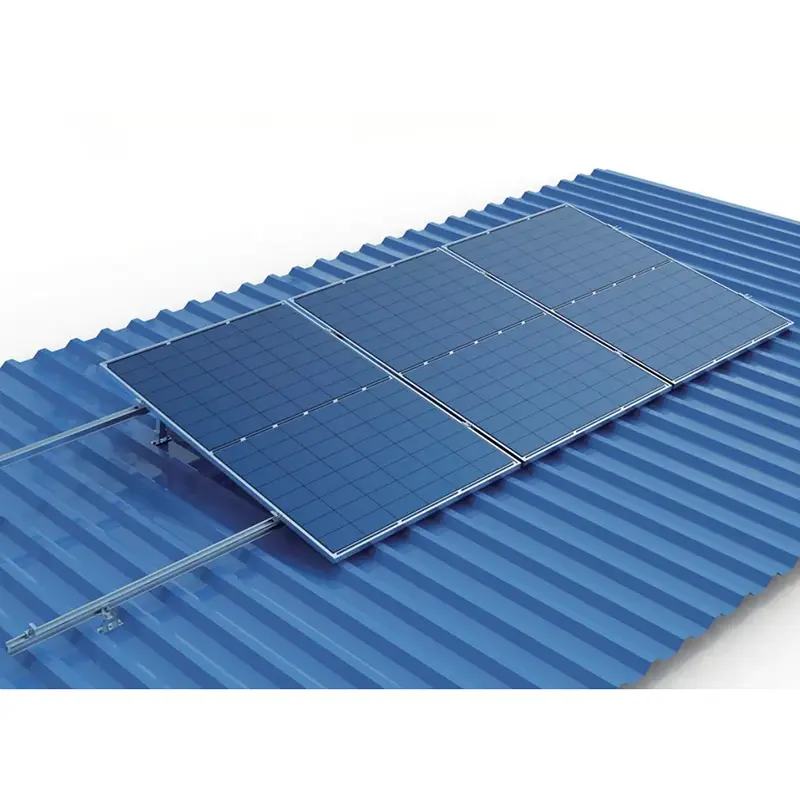

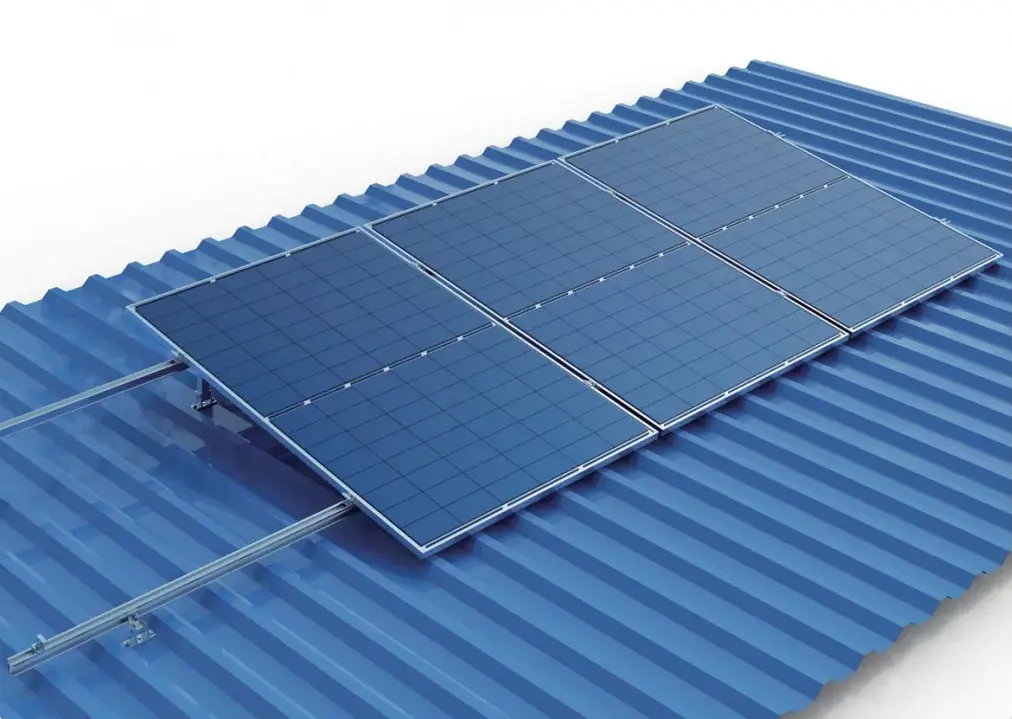

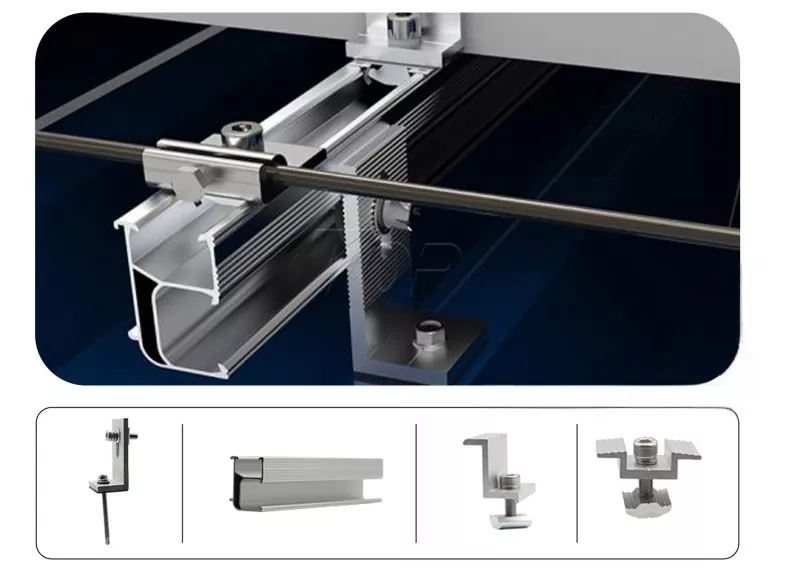

هيكل التركيب للسطح المعدني بما في ذلك: القدم L، السكة الشمسية، المشبك النهائي، المشبك المتوسط، إلخ
يتوفر اللون الفضي والأسود، ويمكن تخصيص الطول حسب طلب المشروع.
يمكن تعديل كمية كل عنصر وفقًا للمتطلبات

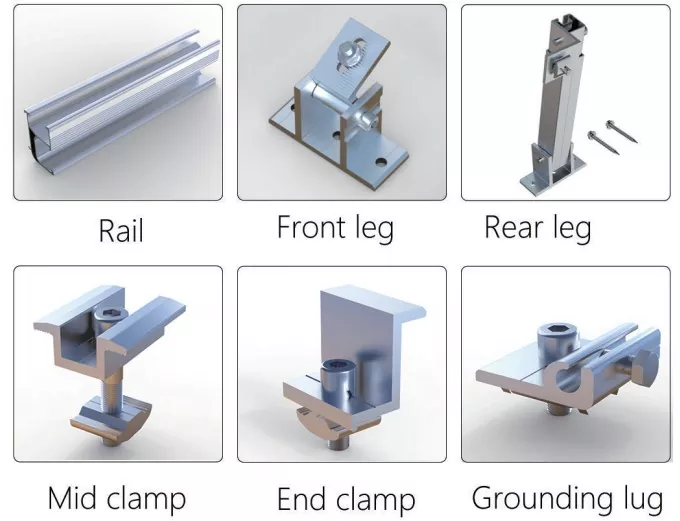

ما هي مجموعات التركيب الكاملة لنظام الأرفف الشمسية هذا؟
تحتوي المجموعات الكاملة بشكل أساسي على القضبان والساق الأمامية والساق الخلفية والمشابك مثل المشبك الأوسط ومشبك النهاية وعروة التأريض وما إلى ذلك.
كيفية تركيب القضبان على السطح؟
1. قم بقياس حجم السقف للتحقق من كمية قضبان تركيب الألواح الشمسية المصنوعة من الألومنيوم.

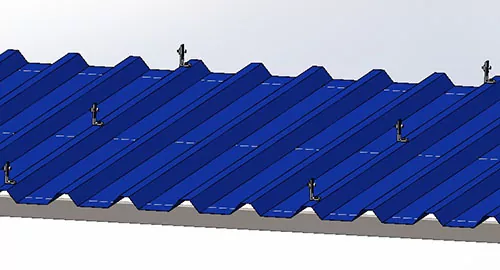

2. قم بتثبيت قاعدة دعم السكك الحديدية. على سبيل المثال، أسفل نوع الحل L Feet، يتم تركيب مجموعات القدم L أولاً على السطح الموضعي.
3. انزلاق القضبان بين قدم L على نفس الخط، مع تثبيتها بمسمار فتحة T على القدم L. سيتم توصيل القضبان بواسطة موصلات السكك الحديدية كما هو موضح أدناه.
|
|
|
|
|

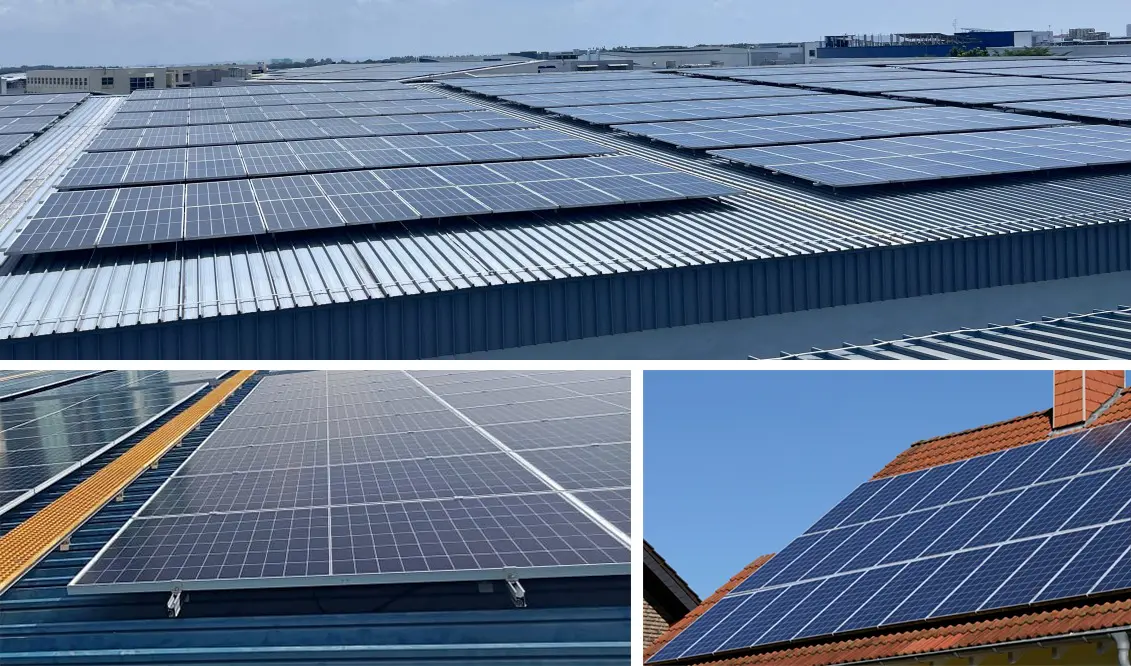

حالة المشروع
