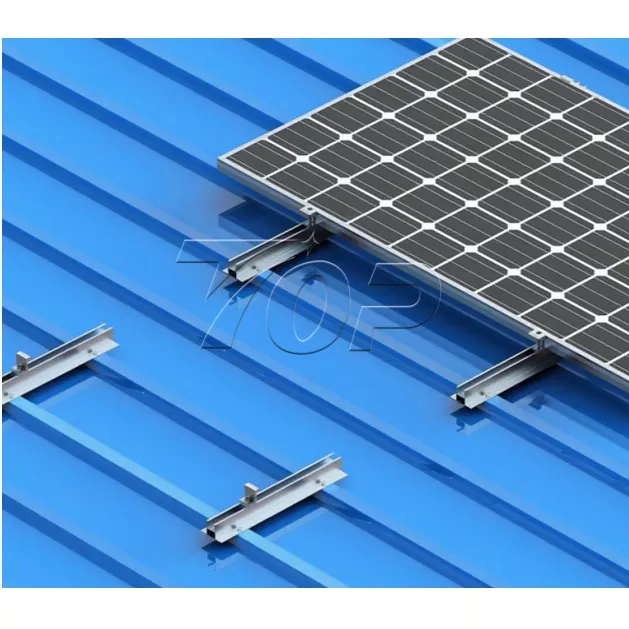

نظام تركيب الطاقة الشمسية للسكك الحديدية الصغيرة من الألومنيوم

1. الألواح الشمسية

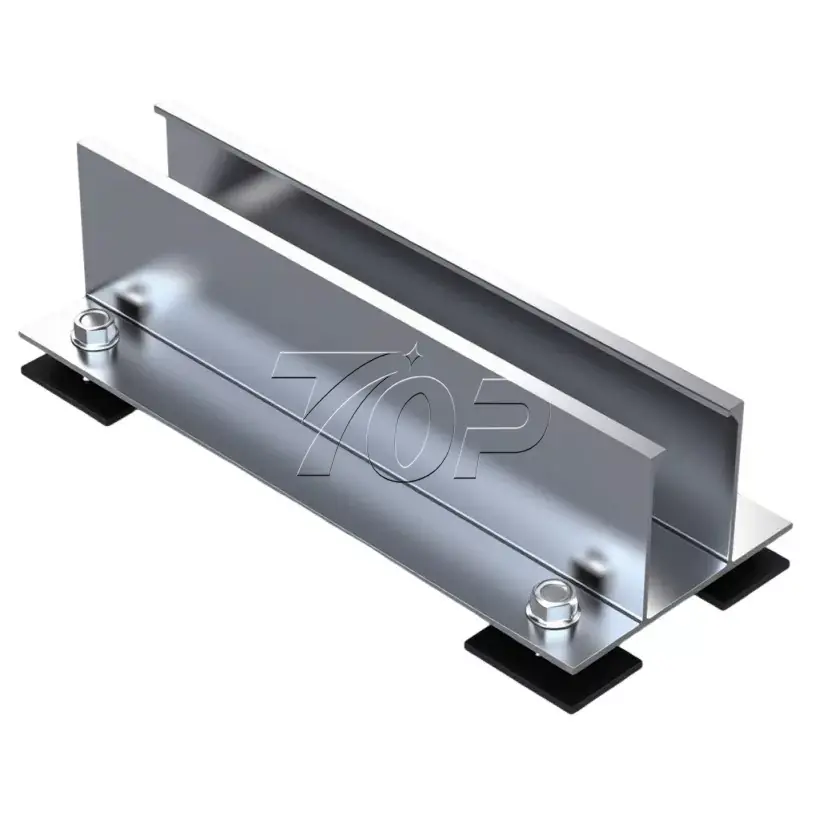

2. قضبان صغيرة من الألومنيوم

3. منتصف المشبك

4. نهاية المشبك

5. بولت

6. المسمار التنصت على الذات

7. وسادة مطاطية

8. العروة التأريض

9. مشبك الكابل

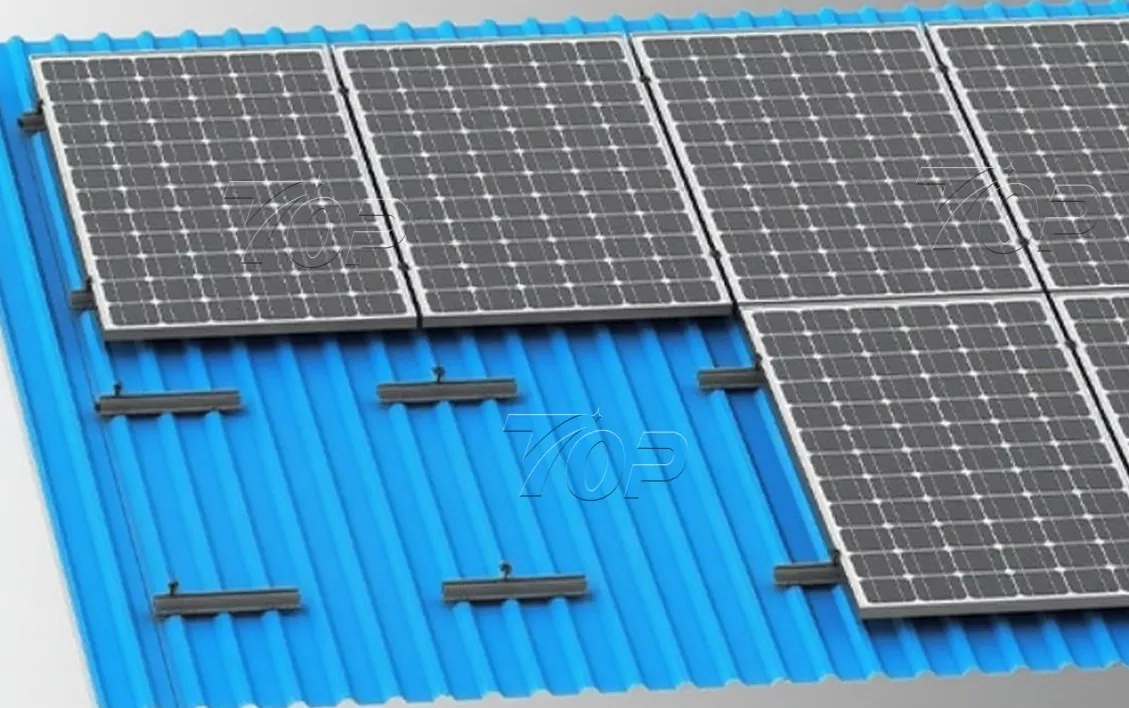

يظهر تخطيط اللوحة الشمسية على مؤشر الرسم التخطيطي للسكك الحديدية الصغيرة على النحو التالي.

عرض اللوحة الشمسية 1134 ملم. يمكن أن يكون الطول 2278 مم، وسمك اللوحة 30 مم، 35 مم. (كما أنها تناسب الأبعاد الأخرى للألواح الشمسية.) يمكن ترتيب مجموعة كمية الألواح الشمسية بناءً على حجم سقف موقعك.

حدود

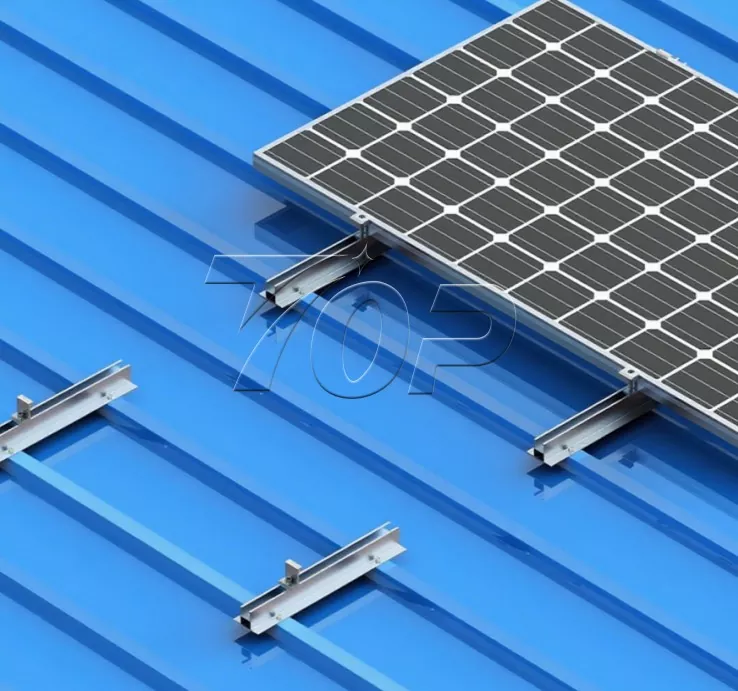

تم تصميم هذا الحل خصيصًا لتركيب الألواح الشمسية ذات السقف المعدني. يمكن أن تتكيف مع العديد من مشاريع الأسطح الشمسية بمقاييس وتخطيطات مختلفة. يمكن أن يشتمل نظام تركيب الطاقة الشمسية للسكك الحديدية الصغيرة المصنوعة من الألومنيوم على أسقف صفائح شبه منحرفة وأسقف مموجة، وما إلى ذلك. المواصفات العادية هي طول 200 مم (تخصيصات الدعم)، ويستفيد حل الأرفف الصغيرة Topfencesolar Railless للسقف المعدني من خفة الوزن وسهولة الحمل والتركيب، مما يخفف بشكل فعال عبء الحمل الإضافي على السطح ويقلل من صعوبة التثبيت. يأخذ المسمار ثنائي المعدن المزود ببطانة مطاطية تأثيرات منع تسرب المياه عبر السقف عند تركيب القضبان على السقف المعدني.

سمات

1. التصميم المُجمَّع مسبقًا، التثبيت السهل والعالي الكفاءة.

2. يمكن تكييف نظام السكك الحديدية الصغيرة المُحسّن لنظام تركيب الطاقة الشمسية لدينا مع الأسطح المعدنية للمنزل السكني وسقف المبنى التجاري وسقف المستودع.

3. مادة الألومنيوم 6005 - T5 من Topfencesolar تتمتع بدرجة عالية خاصة من السوق، ونظامنا يتمتع بأداء عالٍ في الوزن الخفيف والقوة.

4. يمكن أن يتحمل الرياح القوية التي تصل سرعتها إلى 60m/s وأحمال الثلج بـ 1.4KN/m²، مما يضمن استقرار وسلامة هيكل اللوحة الشمسية.

تكلفة منخفضة، هيكل رخيص، وكذلك تقليل تكلفة عمالة التركيب ووقت التركيب.
