لماذا تعتبر حماية السقف من المتطلبات الهندسية الهامة في أنظمة التركيب الكهروضوئية
في المشاريع الكهروضوئية الحديثةالأخطاء الشائعة في تركيب الطاقة الكهروضوئيةلم تعد قضايا البناء بسيطة. إنها مخاطر هندسية إنشائية تؤثر بشكل مباشر على سلامة السقف وموثوقية النظام وأداء المشروع على المدى الطويل. بالنسبة لمقاولي EPC، ومركبي الطاقة الشمسية، وموزعي أنظمة تركيب الطاقة الشمسية، يجب التعامل مع حماية السقف كمتطلبات هندسية أساسية بدلاً من تفاصيل التثبيت الاختيارية.
مع التوسع العالمي السريع ل rالأنظمة الكهروضوئية على السطح، وخاصة في التطبيقات التجارية والصناعية، أصبح تلف السقف المرتبط بالتركيب مشكلة متكررة. في معظم الحالات، لا تنتج هذه المشكلات عن الوحدات الكهروضوئية نفسها ولكن بسبب تصميم نظام التركيب غير الصحيح، أو طرق التثبيت غير الصحيحة، أو عدم الفهم الكافي لسلوك حمل السقف تحت الرياح، والتمدد الحراري، والضغط الميكانيكي طويل المدى.
من منظور EPC، يؤدي تلف السقف إلى تكاليف مخفية كبيرة، بما في ذلك أعمال الإصلاح ومطالبات الضمان وتوقف النظام والمخاطر المتعلقة بالسمعة. ولذلك، فإن منع تلف السقف ليس مجرد مطلب فني ولكنه أيضًا عامل حاسم في الحفاظ على ربحية المشروع والاستقرار التشغيلي على المدى الطويل.
يعد نظام تركيب الطاقة الشمسية الموثوق به، إلى جانب إجراءات التثبيت الموحدة والمواد الهندسية، ضروريًا لضمان الأداء الكهربائي والسلامة الهيكلية طوال دورة حياة المشروع.
المنظور الهندسي: لماذا يحدث تلف السقف في مشاريع تركيب الطاقة الكهروضوئية
لمنع تلف السقف بشكل فعال، من الضروري فهم الأسباب الجذرية الهندسية بدلاً من التركيز فقط على أخطاء التثبيت على مستوى السطح. في مشاريع EPC الواقعية، عادةً ما ينتج تلف السقف عن عدة عوامل مجتمعة عبر التصميم واختيار المواد وتنفيذ التثبيت.
1. عدم كفاية التقييم الهيكلي للسقف قبل التثبيت
أحد الأسباب الأكثر شيوعًا لتلف سقف التركيب الكهروضوئيهو عدم وجود تقييم هيكلي مناسب قبل تصميم النظام. تفترض العديد من المشاريع قوة موحدة للسقف دون تقييم القدرة الفعلية على التحمل، أو ظروف تقادم السقف، أو قيود المواد.
من منظور هندسي، يجب تقييم كل سقف لكل من الأحمال الثابتة (وزن النظام) والأحمال الديناميكية (رفع الرياح والقوى البيئية). وبدون هذا التحليل، قد يحدث تركيز الإجهاد، مما يؤدي إلى التشوه أو التعب الهيكلي على المدى الطويل.
2. الاختيار غير الصحيح لأنظمة تركيب الطاقة الشمسية بناءً على نوع السقف
أحد الأخطاء الهندسية الأكثر خطورة في مشاريع الطاقة الكهروضوئية على الأسطح هو عدم التطابق بين نوع هيكل السقف وتصميم نظام تركيب الطاقة الشمسية. تتميز أنواع الأسطح المختلفة بسلوكيات ميكانيكية مختلفة بشكل أساسي، وقيود العزل المائي، وخصائص التحمل. ولذلك، فإن استخدام حل التركيب الشامل دون التكيف الهندسي يزيد بشكل كبير من خطر تلف السقف، وعدم الاستقرار الهيكلي، وفشل النظام على المدى الطويل.
من منظور هندسي EPC، لا يعد اختيار نظام تركيب الطاقة الشمسية إجراء شراء قياسيًا - بل هو قرار توافق هيكلي يحدد بشكل مباشر سلامة النظام، وموثوقية مقاومة الماء، وأداء دورة الحياة.
2.1. أنظمة أسقف القرميد (بلاط سيراميك / خرساني)
تتطلب أسطح البلاطأنظمة التركيب القائمة على الخطافالتي يتم تثبيتها في هيكل السقف أسفل البلاط دون الاعتماد على الحمل الحامل للبلاط. يستخدم النظام عادةً خطافات سقف من الفولاذ المقاوم للصدأ مع قضبان من الألومنيوم.
الأولوية الهندسية:
- تجنب كسر البلاط عن طريق توزيع الحمل على العوارض الخشبية، وليس على البلاط
- استخدم خطافات قابلة للتعديل للتكيف مع أسطح البلاط غير المستوية
- الحفاظ على سلامة مقاومة الماء عن طريق تقليل إزاحة البلاط
غالبًا ما يؤدي التثبيت غير الصحيح على أسطح البلاط إلى تشقق البلاط ودخول المياه المخفية والتسرب على المدى الطويل أسفل طبقة السقف.
2.2. أنظمة الأسقف المعدنية (شبه المنحرفة/الدرزة الدائمة)
تستخدم الأسطح المعدنية عادةأنظمة غير قابلة للاختراق تعتمد على المشبكأو أنظمة اختراق يتم التحكم فيها اعتمادًا على شكل السقف. تسمح أسطح التماس الدائمة بمشابك التماس، بينما تتطلب الأسطح شبه المنحرفة غالبًا مسامير ذاتية التنصت مع غسالات مانعة للتسرب.
الأولوية الهندسية:
- الحفاظ على طبقة مقاومة للماء للسقف كلما أمكن ذلك
- استخدم المشابك المقاومة للتآكل (يوصى باستخدام SUS304)
- حساب التمدد الحراري للصفائح المعدنية
يمكن أن يؤدي الفشل في مطابقة أنظمة التثبيت بشكل صحيح مع مقاطع السقف المعدنية إلى حدوث تسرب أو ارتخاء أداة التثبيت أو تشقق التعب على المدى الطويل بسبب الحركة الحرارية.
2.3. أنظمة السقف الخرساني المسطح
تستخدم الأسطح الخرسانية المسطحة بشكل عامأنظمة الصابورة أو أنظمة لوحة القاعدة الراسيةاعتمادا على قدرة الحمل الهيكلي. تتجنب الأنظمة ذات الصابورة اختراق السقف، بينما تستخدم الأنظمة المثبتة مثبتات كيميائية أو مسامير التمدد.
الأولوية الهندسية:
- قم بتقييم سعة تحميل السقف قبل اختيار أنظمة الصابورة
- ضمان مقاومة رفع الرياح من خلال تصميم التثبيت الهيكلي
- استخدم الختم المقاوم للماء إذا كان الاختراق مطلوبًا
يمكن أن يؤدي حساب الحمل غير الصحيح في أنظمة الأسطح المسطحة إلى إجهاد هيكلي مفرط أو مقاومة غير كافية للرياح، خاصة في المناطق شديدة الرياح.
2.4 الاستنتاج الهندسي: لماذا يعد اختيار النظام قرارًا للسلامة الهيكلية
لا يعد اختيار نظام تركيب الطاقة الشمسية خيار شراء فحسب، بل هو قرار هندسي أساسي يحدد كيفية تفاعل النظام الكهروضوئي بأكمله مع هيكل المبنى.
يمكن أن يؤدي عدم التطابق بين نوع السقف وتصميم نظام التثبيت إلى:
- فشل سقف للماء
- التشوه الهيكلي تحت حمولة الرياح
- تسارع التآكل والتعب المادي
- زيادة تكلفة الصيانة على المدى الطويل
بالنسبة لمقاولي EPC، يعد الاختيار الصحيح للنظام هو أساس موثوقية المشروع، وكفاءة التركيب، والتحكم في تكلفة دورة الحياة.
وبالتالي فإن اختيار نظام تركيب الطاقة الشمسية لا يعد مجرد قرار شراء، بل هو قرار سلامة هيكلية يؤثر بشكل مباشر على موثوقية النظام.
3. عدم وجود سير عمل التثبيت الموحد
تعتمد العديد من فرق التركيب على الخبرة بدلاً من الإجراءات الهندسية الموحدة. يؤدي هذا غالبًا إلى عدم تناسق تطبيق عزم الدوران، ومحاذاة السكة بشكل غير صحيح، وفقدان خطوات التحقق من مقاومة الماء.
بدون التحكم الموحد في سير العمل، حتى المواد عالية الجودة قد تفشل بسبب ممارسات التثبيت غير السليمة. يعد هذا أحد الأسباب الأكثر إغفالًا للمشاكل المتعلقة بالسقف في المشاريع الكهروضوئية.
أهم أخطاء تركيب الطاقة الكهروضوئية التي تؤدي إلى تلف السقف
يتم ملاحظة أخطاء التثبيت التالية بشكل شائع في مشاريع EPC وتمثل عوامل الخطر الأكثر أهمية لتلف السقف. هذه المشكلات ليست نظرية، بل هي إخفاقات هندسية مثبتة ميدانيًا.

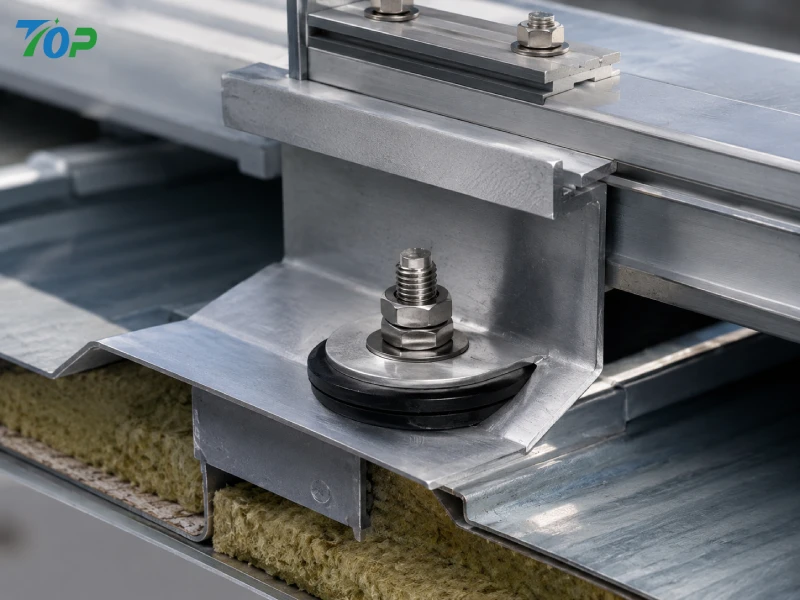

طرق اختراق السقف والعزل غير الصحيحة
يعد اختراق السقف بشكل غير مناسب سببًا رئيسيًا للتسرب طويل المدى في تركيبات الطاقة الشمسية. المشكلة في كثير من الأحيان لا تكمن في الاختراق نفسه، ولكن في عدم وجود تصميم مناسب مقاوم للماء مثل أنظمة الوميض، أو طبقات الختم EPDM، أو تكامل الحشية هندسيًا.
إن الإفراط في الاعتماد على مواد مانعة للتسرب بدون هياكل ميكانيكية مقاومة للماء يزيد من خطر دخول المياه، خاصة في ظل دورات التمدد الحراري والانكماش.

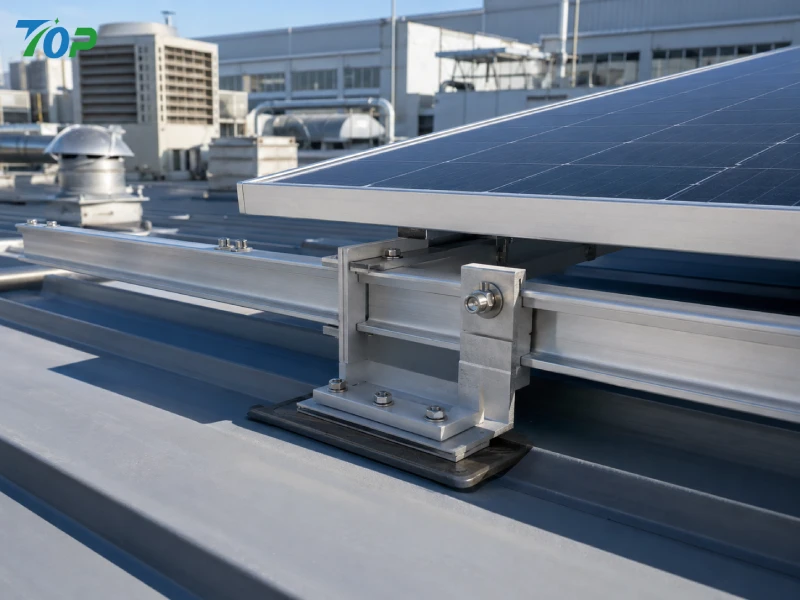

سوء إدارة الأحمال الهيكلية في أنظمة التركيب
يعد التوزيع غير المتساوي للحمل سببًا رئيسيًا آخر لتشوه السقف. عندما تقوم أنظمة التركيب بتركيز الضغط في نقاط محددة بدلاً من توزيعه بالتساوي، يصبح التعب الهيكلي على المدى الطويل أكثر احتمالاً.
تصبح هذه المشكلة أكثر أهمية في المناطق ذات أحمال الرياح العالية أو البيئات الساحلية.
استخدام أجهزة منخفضة الجودة أو غير معتمدة
تؤثر جودة المواد بشكل مباشر على متانة النظام. يزيد استخدام أدوات التثبيت غير SUS304 أو مكونات الألومنيوم المعالجة بشكل سيء من خطر التآكل، خاصة في الظروف الرطبة أو الساحلية.
لا يؤدي التآكل إلى تقليل القوة الهيكلية فحسب، بل قد يتسبب أيضًا في تلطيخ سطح السقف وتدهوره على المدى الطويل.
اختلال السكك الحديدية وأخطاء التسامح التثبيت
حتى الأخطاء الصغيرة في محاذاة السكة يمكن أن تؤدي إلى توزيع غير متساوٍ للضغط عبر الوحدات الكهروضوئية. وبمرور الوقت، قد يؤدي ذلك إلى زيادة خطر حدوث تشققات صغيرة وتقليل كفاءة النظام.
وبالتالي فإن المحاذاة الصحيحة هي مطلب هيكلي، وليس مجرد مطلب جمالي.
المبادئ الهندسية لمنع تلف السقف في الأنظمة الكهروضوئية
يتطلب منع تلف السقف التحول من التفكير القائم على التثبيت إلى تصميم النظام القائم على الهندسة. تمثل المبادئ التالية أفضل الممارسات الأساسية في مشاريع الطاقة الشمسية الحديثة EPC.
المبدأ الأول: يجب توزيع الحمل بالتساوي
يجب أن تضمن أنظمة تركيب الطاقة الشمسية توزيع الأحمال الميكانيكية بالتساوي عبر سطح السقف لتجنب تركيز الإجهاد الموضعي.
المبدأ الثاني: يجب أن يكون العزل المائي متكاملاً من الناحية الهيكلية
لا ينبغي أن تعتمد الحماية ضد الماء على المواد المانعة للتسرب فقط. وبدلاً من ذلك، يجب دمجه في تصميم نظام التثبيت باستخدام مجموعات الوميض وواجهات EPDM وهياكل الختم الهندسية.

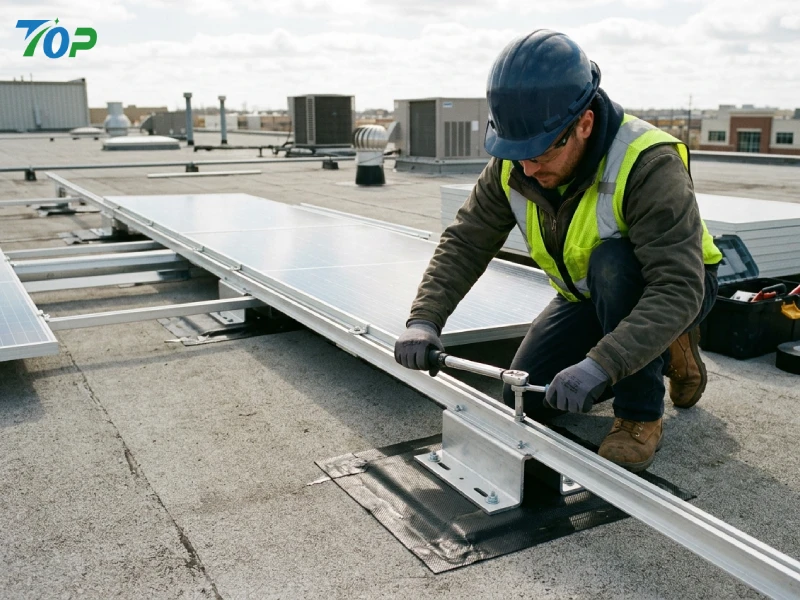

المبدأ 3: يجب أن يتبع التثبيت إجراءات هندسية موحدة
يجب توحيد التحكم في عزم الدوران والتحقق من المحاذاة والفحص بعد التثبيت للتأكد من أن التنفيذ الميداني يتوافق مع متطلبات التصميم الهندسي.
