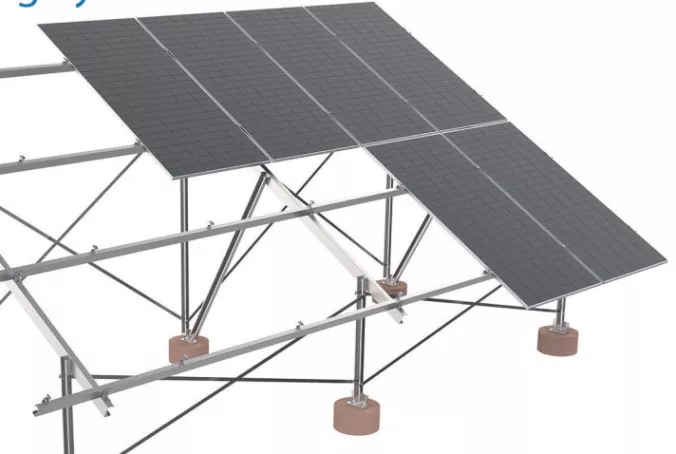

رف تركيب أرضي للألواح الشمسية

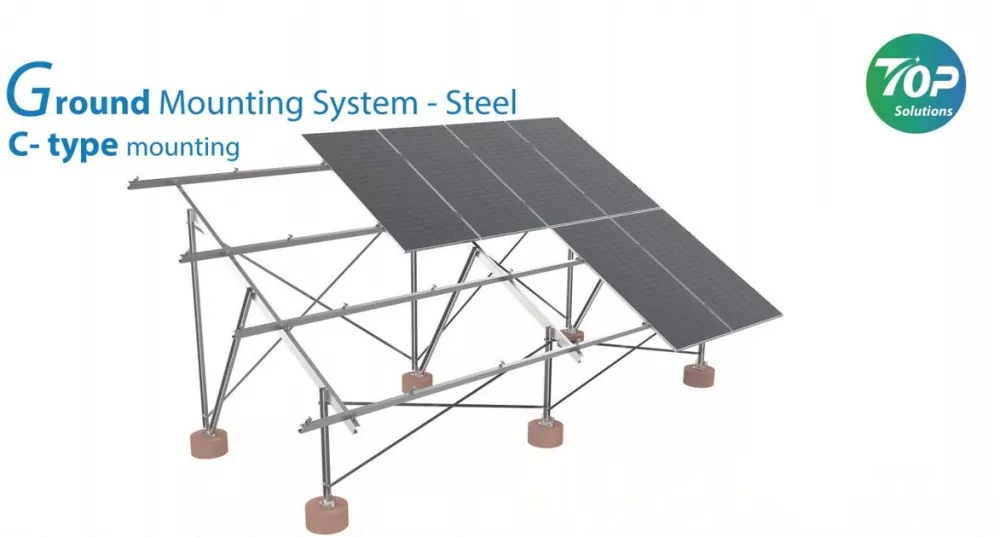

للحصول على رف تثبيت شمسي عالي القوة وخفيف الوزن لنظامك الأرضي، يمكنك الاتصال بـ Topfencesolar ودعنا نكون المورد الخاص بك لرف التثبيت الأرضي للألواح الشمسية على شكل C.

سيعمل نظام التثبيت الأرضي عالي الجودة هذا على تقليل وزن نظام الدعم بالكامل بما في ذلك الألواح الشمسية مع ضمان قدرة حمل كافية. أقواسها الخفيفة مريحة جدًا للحمل أثناء النقل والتركيب. والشيء الآخر الذي يعتبر تقدمًا جيدًا هو أنه يقلل من متطلبات تحمل الحمولة للمؤسسة.

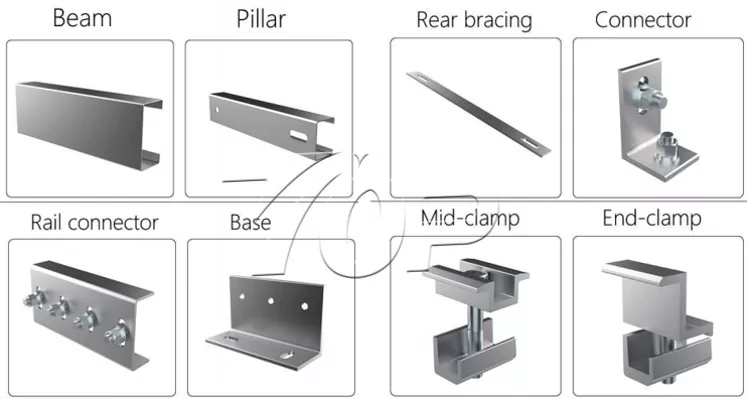

عناصر:

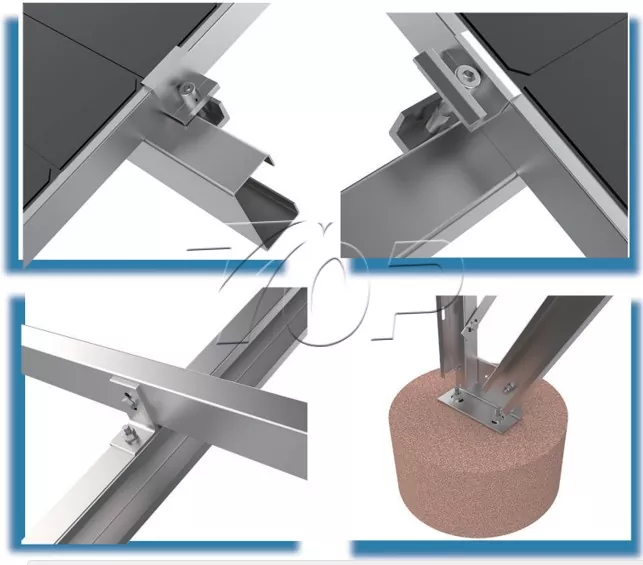

تفاصيل جزء اتصال الهيكل

خطوات التثبيت:

1 التحضير للتثبيت

فحص الموقع: تحقق من استواء الأرض ونوع التربة (يوصى باستخدام براغي التثبيت أو الأساسات الخرسانية).

2 إجراءات التثبيت

تثبيت الأساس:

في حالة استخدام قواعد خرسانية: قم بصب ركائز خرسانية بعمق لا يقل عن 80 سم وقم بإدخال مسامير قاعدة الدعم.

في حالة استخدام براغي التثبيت (موصى بها): قم بتثبيت البراغي في الأرض حتى عمق التصميم (عادةً 1.2-2 متر).

تجميع الدعم:

قم بتثبيت العمود الفولاذي على شكل C عموديًا على الأساس وربطه بالمسامير.

قم بتركيب عوارض دعم عرضية وأقواس قطرية للتأكد من أن هيكل الحامل الأرضي للوحة الشمسية مستوي (قم بالمعايرة باستخدام المستوى).

تركيب الألواح الشمسية:

يتم وضع الألواح الأرضية الشمسية على العارضة ويتم تثبيتها باستخدام أداة تثبيت من سبائك الألومنيوم لضمان تباعد موحد (التباعد الموصى به ≥10 سم لتبديد الحرارة).

المزايا:

مواد عالية القوة: يوفر الفولاذ المجلفن بالغمس الساخن (HDG) أو الألومنيوم المؤكسد مقاومة ممتازة للتآكل وقوة هيكلية مع عمر افتراضي يزيد عن 25 عامًا.

تصميم معياري: يدعم حامل التثبيت الأرضي للوحة الشمسية التجميع والتعديل السريع، وهو متوافق مع مجموعة متنوعة من أحجام الألواح الشمسية.

مقاومة الرياح: من خلال التصميم الهيكلي الأمثل لحامل الطاقة الشمسية على الأرض وتثبيت الأساس، يمكنها مقاومة سرعة الرياح التي تزيد عن 60 م/ث، ومناسبة لمناطق ضغط الرياح العالية.

زاوية التثبيت المرنة: دعم زاوية الميل الثابتة (15 درجة -60 درجة) أو تعديل الزاوية الموسمية لتحقيق أقصى قدر من كفاءة توليد الطاقة.

صيانة منخفضة: لا حاجة لأساس خرساني، وتقليل تلوث البناء، وتكاليف صيانة منخفضة.
