نظام تركيب خطاف سقف البلاط

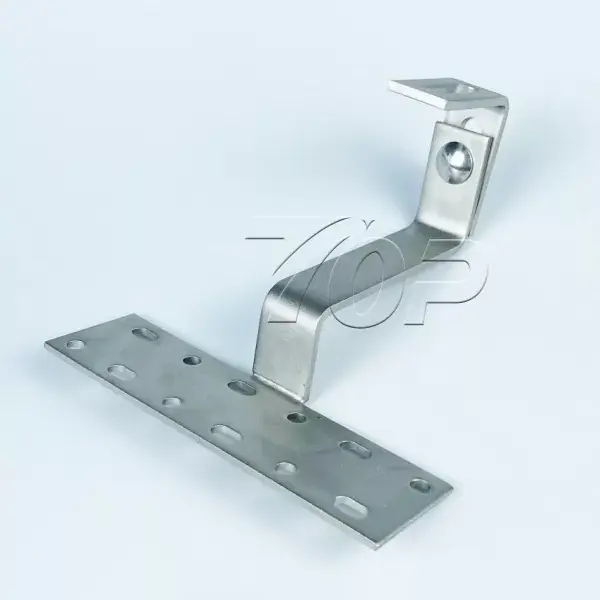

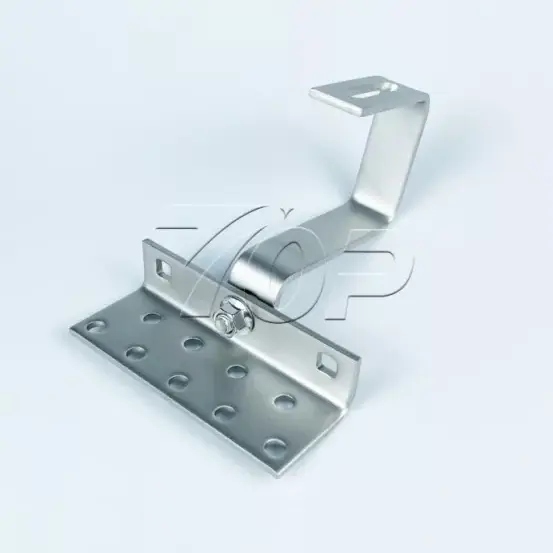

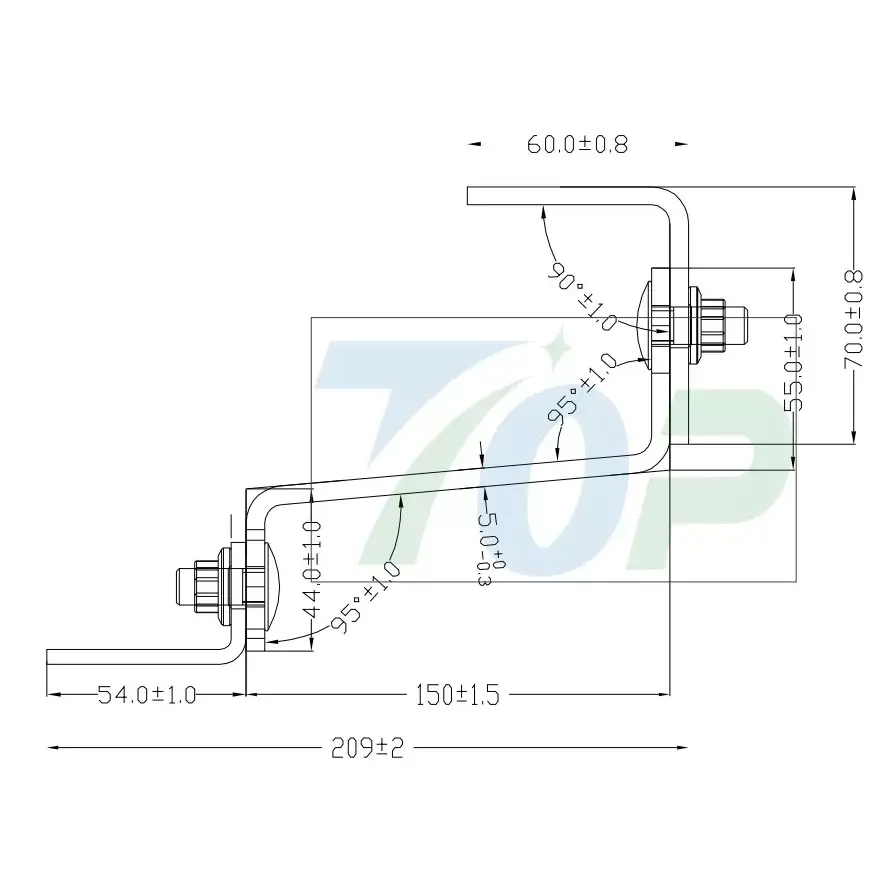

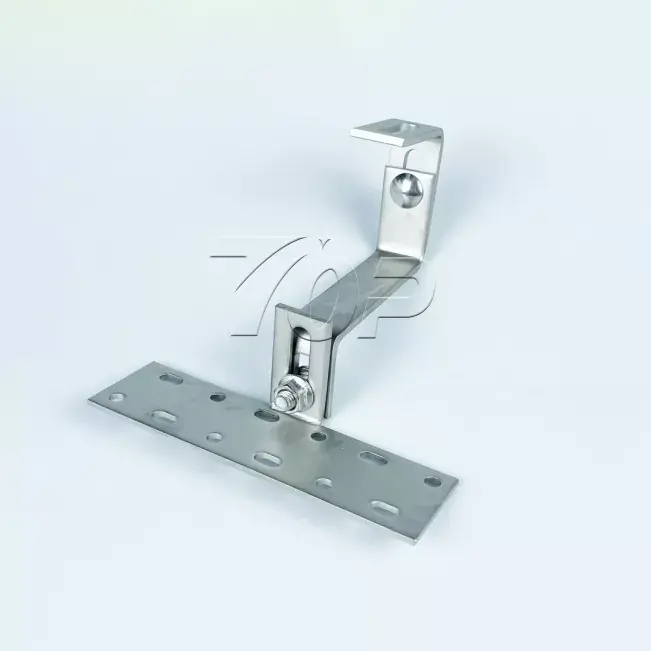

هل تبحث عن مصنع ومورد صيني موثوق؟ لا مزيد من البحث! Topfencesolar هو مصنع رائد يقدم نظام تركيب خطاف السقف عالي الجودة. تصميم هيكل خطاف السقف الشمسي العلوي، الجزء رقم: TF-AHK-H12 عبارة عن تصميم قابل للتعديل بارتفاعين، مصنوع من الفولاذ المقاوم للصدأ بسمك 5 مم وطول من 120-150 مم.

المتطلبات الفنية:

1. تمريرات اللحام كثيفة بشكل متساوٍ، مع سطح رائع، بدون تقويض، أو صدع أو ثقب، إلخ.

2. الأقسام مسطحة دون حافة حادة، زاوية حادة أو لدغ، الخ.

3. يتم تنفيذ التسامح غير المحدد وفقًا لدرجة M (GB/T 1804-2000).

4. لا توجد علامة للزاوية الصحيحة.

5. تتم المعالجة السطحية وفقًا لمتطلبات العميل.

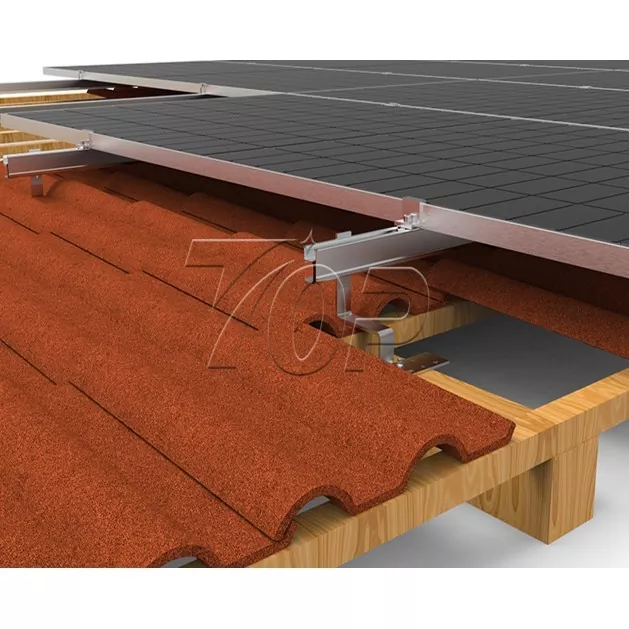

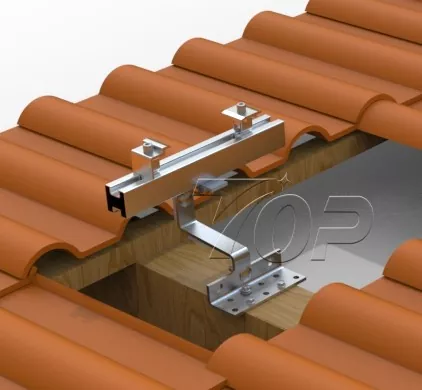

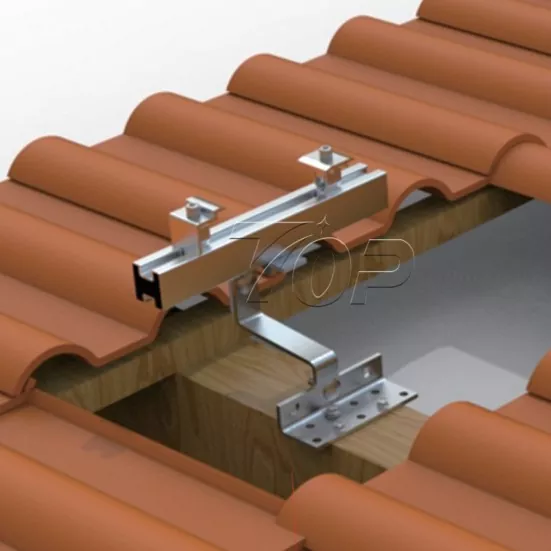

يختلف عن التثبيت الأرضي التقليدي، فإن حل التثبيت على السطح يزيد بشكل فعال من معدل استخدام الطاقة الشمسية. نظام تركيب خطاف السقف من Topfencesolar شائع الاستخدام في محطات الطاقة الشمسية السكنية والتجارية. الحل هو استخدام شكل خاص من الخطاف المصمم على أساس سقف القرميد، وتثبيته على العارضة الخشبية للسقف، والشكل المنحني لجسم الخطاف هو 100٪ ربط غير ملامس على السطح دون إتلاف البلاط. وهذا التصميم يمكن أن يحافظ على السقف الأصلي بأمان دون اختراق السطح ويقلل من خطر تسرب المياه.

مادة:

تتكون تصميمات نظام تركيب خطاف سقف البلاط Topfencesolar بشكل أساسي من الفولاذ المقاوم للصدأ، ونحن نحافظ على الجودة العالية والمتانة على المدى الطويل باستخدام أكثر من 25 عامًا من الخدمة. المواد هي الفولاذ المقاوم للصدأ SUS304. ويجمع النظام بين استخدام قضبان الألمنيوم Al6005-T5 لدعم الألواح الشمسية بقوة على السطح.

المعالجة السطحية للسكك الحديدية لهذا الخطاف: الألومنيوم مع معالجة سطحية بأكسيد ≥15μm.

الأداء: الحفاظ على هياكل الألمنيوم مقاومة ممتازة للتآكل في ظل تطبيقات دينية مختلفة وحتى في البيئات المناخية المعقدة.

الشهادات: خطاف Topfencesolar يتوافق مع SGS/CE/TUV وجودة الإنتاج تلبي معايير SGS.

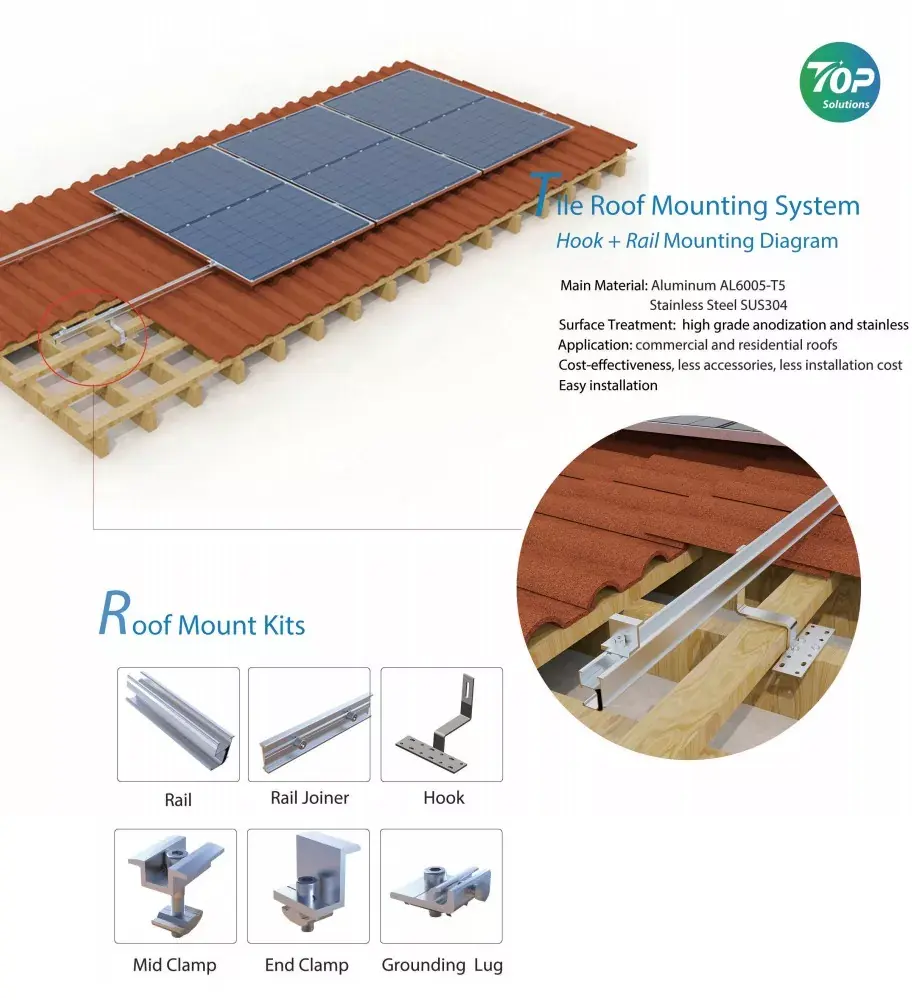

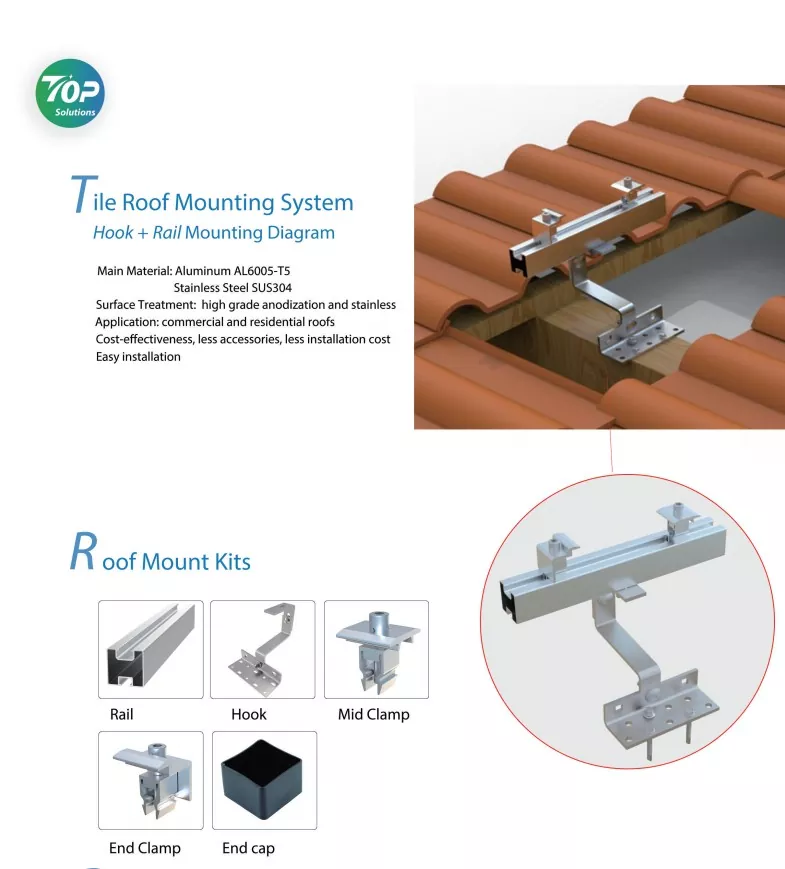

مكونات خطافات سقف البلاط:

وامض: مطاط

ذراع الخطاف: فولاذ SUS304

السحابات: مسامير / دبوس الخيط الذاتي

مشابك السكك الحديدية: المشبك الأوسط/المشبك النهائي

فوائد:

تتمثل فوائد التثبيت السريع لخطافات السقف Topfencesolar في سرعة التثبيت بأقل تكلفة وإجراء الحد الأدنى من التغييرات على الهيكل الأصلي للسقف. لذا فإن نظام التثبيت الخطافي هذا يتمتع بجاذبية جمالية عالية بحيث يندمج مع السقف.

لدينا أيضًا خيارات اللون الأسود المشهورة أيضًا في السوق الأوروبية.

يناسب التطبيق نظام تركيب سقف البلاط من الألواح الشمسية. يشتمل النموذج التفصيلي على أقواس تركيب خطافية لسقف البلاط الشمسي + تركيب قضبان من الألومنيوم.

خطوات التثبيت:

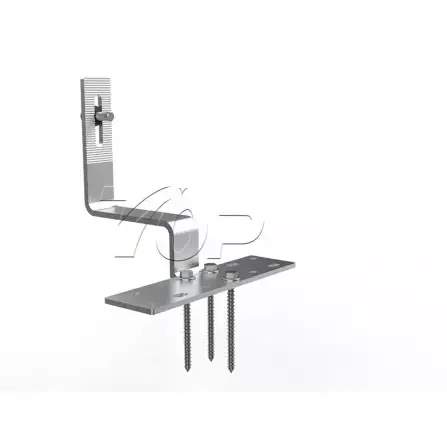

الخطوة الأولى: يستخدم هيكل النظام الكامل على سطح البلاط مسامير أو براغي لربط خطاف السكة على العارضة الخشبية للسقف.

الخطوة الثانية: تركيب قضبان الألومنيوم Topfencesolar على الخطافات، ويتم توصيل القضبان المختلفة معًا بواسطة موصلات السكك الحديدية.

الخطوات الثالثة: بمجرد أن تصبح جميع خطافات السقف جاهزة ويتم تثبيت قضبان الألمنيوم عليها، قم بالتحضير لتركيب الألواح الشمسية. قبل تركيب الألواح الكهروضوئية، تأكد من تخطيط مصفوفة اللوحة مع فريق مهندسي Topfencesolar لوضع اللمسات الأخيرة على تركيب الاتجاه الرأسي أو المناظر الطبيعية. ثم ضع الألواح الكهروضوئية في صف واحد مع 4-14 لوحًا أو أكثر في مجموعة واحدة، أو لوحين في صف واحد، 4-20 وحدة من الألواح الشمسية في عمود واحد على القضبان. تعتمد كمية لوحة الصف والعمود على حجم السقف والجانب المواجه لأشعة الشمس. حول التفاصيل الاحترافية حول كيفية تصميم تخطيط الألواح الشمسية على سطح منزلك وما هي سعة الطاقة التي يمكن لسقفك تركيبها على السطح، يمكنك الرجوع إليها من فريق مهندسي الطاقة في TOPrfence.

الخطوات الرابعة: توصيل الألواح الشمسية على قضبان الألمنيوم بـ Topfencesolar Mid-clmaps وتنتهي بـ End-clmaps لتأمين هذه الألواح الشمسية على أسطح البلاط.

العوامل التي تؤثر على تصميم الهيكل وتركيب الألواح الشمسية:

1. حجم السقف - يحدد سعة الطاقة وحجم الحجم الذي يمكنك تثبيته على المبنى الخاص بك.

2. نوع السقف: أنواع السقف المختلفة لها حلول تركيب مختلفة. يعد اختيار السقف المغطى بالبلاط المائل للخطافات ذات القضبان أحد أفضل الحلول، وتكلفة أقل، وقوة عالية لدعم الألواح الشمسية، وهيكل خفيف الوزن جيد لأمان تحميل وزن السقف. ولكن كما هو الحال مع السقف المعدني، أو السقف الخرساني، تحتاج إلى اختيار أقدام L + هيكل السكك الحديدية أو أنظمة الصابورة، وما إلى ذلك. يرجى استشارة فريق Topfencesolar Engineer.

3. أبعاد الألواح الشمسية والقدرة الكهربائية لكل لوحة. يتعلق الأمر بتحميل وزن الهيكل.

4. سرعة الرياح. يجب تقوية هيكل نظام تركيب خطاف سقف البلاط بما يكفي لتحمل الرياح من 2 م/ث إلى 70 م/ث (متوسط ​​سرعة الرياح يحسب بـ 3 ثواني قياسية).

5. مادة الهيكل: حاليا الفولاذ والألمنيوم هما الأكثر استخداما في هياكل التثبيت، فهيكل السقف يجب أن يختار المادة خفيفة الوزن لذلك اذهب إلى المومنون فهو الخيار الأفضل. من Topfencesolar، يعتبر الألومنيوم الشمسي Al6005-T5 ذو جودة أعلى من السوق.

المزايا

1. خطافات سقف البلاط المائلة المصممة من Topfencesolar لنظام تركيب الطاقة الشمسية تتميز بسهولة التركيب، وأقواس أقل، وتركيب سريع.

2. لدينا مجموعات هوك السقف لديها عملية أنودة عالية الجودة والمعالجة السطحية غير القابل للصدأ. دعم للاستخدام على المدى الطويل.

3. تصميمات الملحقات الأقل الأمثل هي تكلفة أقل. تحتاج المواقع فقط إلى عمالة تركيب أقل لتقليل تكلفة التثبيت.

4.Topfencesolar لديه سلسلة من خيارات الخطافات من النوع المختلف التي تدعم قابلية التعديل لتلبية مختلف أسطح البلاط وتغطية الأسواق في ألمانيا وبولندا والنمسا وإسبانيا واليابان وإندونيسيا وغيرها.

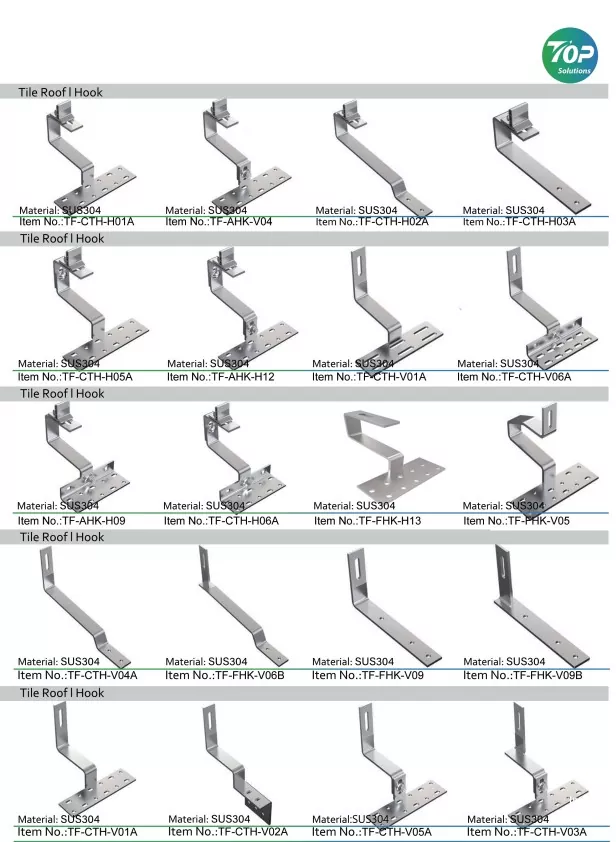

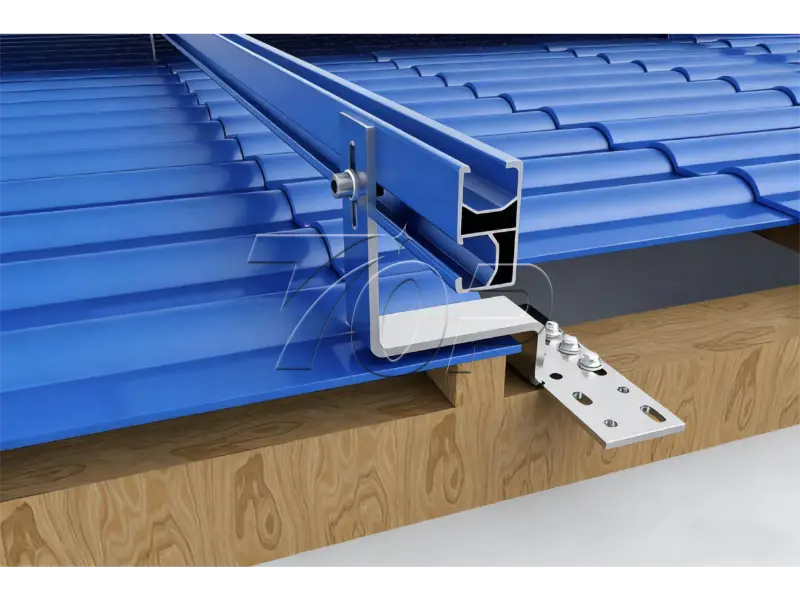

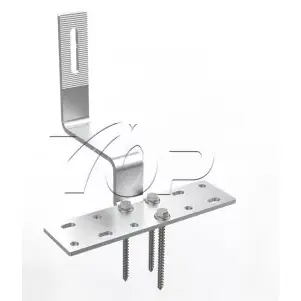

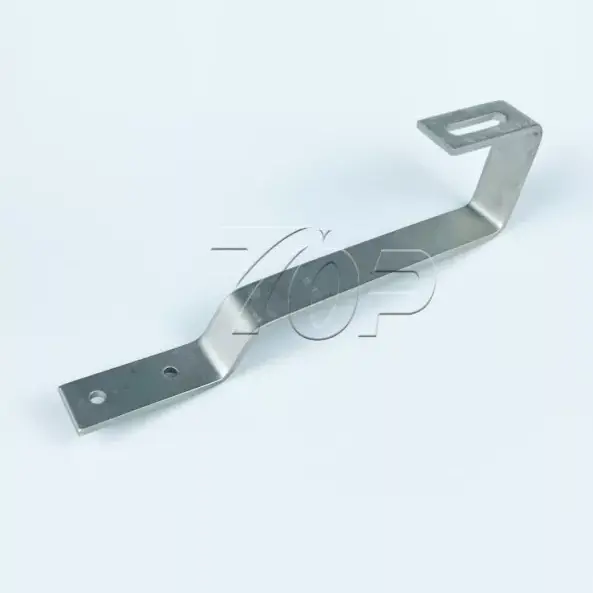

المزيد من الخيارات لأشكال وأنواع الخطافات المختلفة:
