كيف يمكن لعلبة الكابلات الشمسية تقليل أعطال الكابلات الكهروضوئية وخفض تكاليف الصيانة؟

خلاصة

تعد مشكلات الكابلات واحدة من "المشاكل الصغيرة" الأكثر شيوعًا التي تصبح باهظة الثمن في مشاريع الطاقة الشمسية: تآكل العزل من الحواف الحادة، وتقادم الأشعة فوق البنفسجية، ودخول المياه، والقوارض، والتوجيه غير المحكم الذي يفشل في عمليات التفتيش، والتعديلات التحديثية الفوضوية التي تحول مكالمة خدمة بسيطة إلى ساعات في الموقع. مصممة بشكل جيدعلبة الكابلات الشمسيةيحل النظام نقاط الألم هذه عن طريق حماية الموصلات، وتنظيم المسارات، وتحسين تبديد الحرارة، وجعل الفحص والصيانة متوقعًا. يشرح هذا الدليل أين تبدأ الأعطال عادةً، وكيفية اختيار نوع الدرج والمواد المناسبة لبيئتك، وكيفية تحديد حجم الأدراج ودعمها بشكل صحيح، وما يجب التحقق منه قبل التسليم - بحيث تعمل محطة الطاقة الكهروضوئية الخاصة بك بشكل أكثر نظافة وأمانًا وبمفاجآت أقل.

جدول المحتويات

• ما هي المشاكل التي تواجهها الكابلات الشمسية عادة في المواقع الحقيقية؟
• لماذا يغير نظام علبة الكابلات الشمسية اللعبة؟
• ما هو نوع الدرج الذي يناسب تخطيطك وملف تعريف المخاطر الخاص بك؟
• ما هي المواد التي يجب أن تختارها لبيئتك؟
• كيف يمكنك تحديد حجم وتوجيه علبة الكابلات الشمسية بشكل صحيح؟
• ما هي تفاصيل التثبيت التي تمنع عمليات الاسترجاعات لاحقًا؟
• ما الذي يجب عليك التحقق منه قبل التشغيل؟
• التعليمات
• الخطوة التالية

الخطوط العريضة

• مشغلات فشل الكابلات الشائعة في الحقول الكهروضوئية وأسطح المنازل
• كيف أعلبة الكابلات الشمسيةيحسن الحماية والتنظيم وإمكانية الخدمة

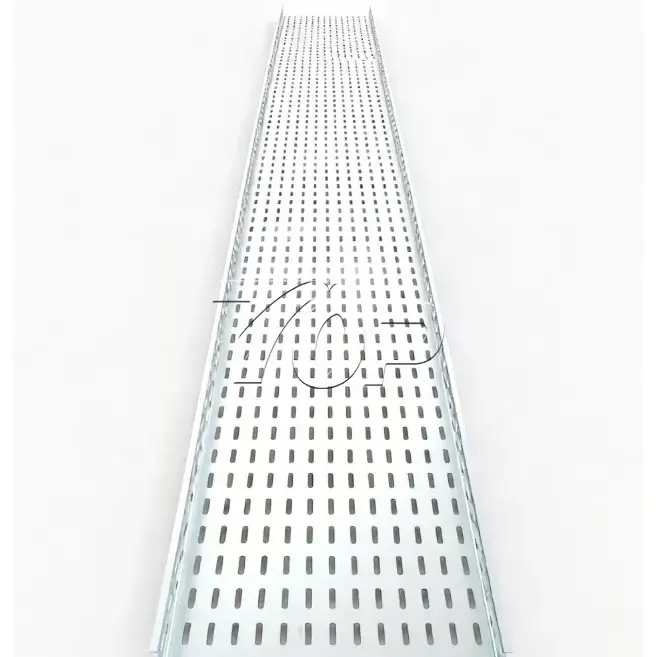

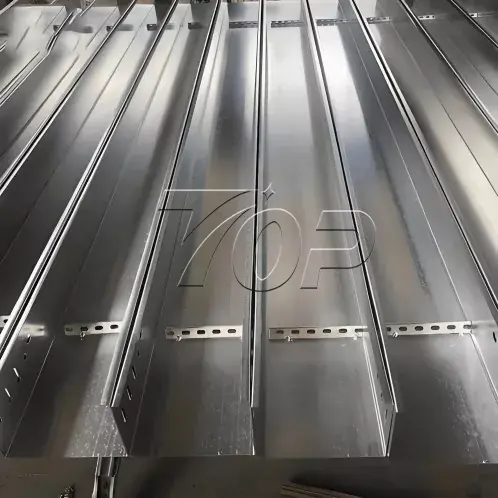

• اختيار نوع الدرج: سلم، مثقوب، شبكة سلكية، قاع صلب (مع حالات الاستخدام العملي)
• اختيار المواد للتآكل والأشعة فوق البنفسجية والملح الساحلي والملوثات الصناعية
• تحديد حجم الدرج، والتعبئة، ونصف قطر الانحناء، والفصل، والاعتبارات الحرارية
• قائمة التحقق من التثبيت وفحوصات التشغيل
• الأسئلة الشائعة للمشترين، ومقاولي الهندسة والتوريدات (EPC)، وفرق التشغيل والصيانة

ما هي المشاكل التي تواجهها الكابلات الشمسية عادة في المواقع الحقيقية؟

لا ينوي معظم مالكي الطاقة الكهروضوئية إدارة الكابلات "بشكل ناقص" - فالكابلات تتضاعف ببساطة مع حجم الأنظمة. عادةً ما تظهر المشاكل لاحقًا، عندما ترث فرق التشغيل والصيانة التوجيه الذي كان سريع التثبيت ولكن يصعب صيانته. فيما يلي أنماط الفشل التي تظهر مرارًا وتكرارًا:

• تآكل العزل وتلف الحواف: الكابلات الموضوعة على الأسطح الخشنة أو الحواف المعدنية أو القواطع سيئة التشطيب تتآكل ببطء.
• ركوب الدراجات فوق البنفسجية ودرجة الحرارة: التعرض لأشعة الشمس والتمدد الحراري اليومي يمكن أن يؤدي إلى تسريع عملية الشيخوخة وتخفيف عمليات الجري المدعومة بشكل سيئ.
• دخول المياه وتجميعها: البقع المنخفضة والقنوات المترهلة يمكن أن تحبس الرطوبة؛ غالبًا ما تشهد الأسطح ومسارات الكابلات الخارجية أمطارًا تحركها الرياح.
• القوارض والطيور: حلقات الكابل المكشوفة وتوجيه "سهولة الوصول" يدعوان إلى المضغ والتداخل.
• حزم الكابلات غير المنضبطة: قد تؤدي الحزم الضيقة وغير المستوية إلى ارتفاع درجة حرارة الحزم، وتعقيد عملية استكشاف الأخطاء وإصلاحها، وإنشاء وظائف إضافية فوضوية للتوسعات اللاحقة.
• قضايا التفتيش والامتثال: يمكن أن يؤدي عدم تناسق تباعد الدعم، وضعف استمرارية التأريض/الربط، والفصل غير الواضح بين أسلاك الطاقة والتحكم إلى فشل عمليات تدقيق الموقع.
• مكالمات الخدمة بطيئة: عندما لا يتم تصنيف الكابلات أو تنظيمها، يتحول الاستبدال البسيط إلى تمرين تتبع.

A علبة الكابلات الشمسيةليست مجرد "معدن لحمل الكابلات" - إنها طريقة لتوحيد مسارات الكابلات بحيث يظل نظامك قابلاً للقراءة وآمنًا لسنوات.

لماذا يغير نظام علبة الكابلات الشمسية اللعبة؟

غالبًا ما يتم اختيار حوامل الكابلات وفقًا للسرعة أثناء التثبيت، ولكن قيمتها الأكبر هي الاستقرار على المدى الطويل. عندما يتم تحديد نظام الدرج وتثبيته بشكل صحيح، فإنه يساعدك بأربع طرق عملية:

• حماية: تحافظ الأدراج على الكابلات بعيدًا عن الحواف الحادة، وتقلل من فترات التعليق الحر، وتسمح بالأغطية أو الواقيات في الأماكن التي يكون فيها التعرض مرتفعًا.
• طلب: يؤدي التوجيه النظيف إلى تقليل التشابك، ويمنع عمليات الانتقال غير المقصودة، ويجعل وضع العلامات والتجميع أمرًا مباشرًا.
• إدارة الحرارة: يمكن لهياكل الدرج المفتوحة (مثل السلم والشبكة) أن تبدد الحرارة بشكل أفضل من القناة المعبأة بإحكام في العديد من السيناريوهات.
• إمكانية الخدمة: تصبح إضافة الدوائر أو استبدال التشغيل أو عزل الأخطاء أسرع لأن المسار محدد ويمكن الوصول إليه.

بالنسبة للأسطح الكبيرة والمواقف والمصفوفات المثبتة على الأرض، أعلبة الكابلات الشمسيةكما يخلق أيضًا صنعة قابلة للتكرار - مما يعني أن كل صف أو كتلة أو منطقة عاكسة يمكن أن تتبع نفس المعيار. وهذا الاتساق هو ما يقلل من المفاجآت أثناء الفحص ويقلل من وقت التوقف عن العمل أثناء الإصلاحات.

ما هو نوع الدرج الذي يناسب تخطيطك وملف تعريف المخاطر الخاص بك؟

ليست كل الصواني تتصرف بنفس الطريقة. يعتمد الخيار "الأفضل" على بيئتك (الساحلية، الصناعية، على الأسطح)، وعدد الكابلات، وعدد المرات التي تتوقع فيها التغييرات أو التوسعات.

قاعدة بسيطة: اختر الدرج الذي يحدد مسار الكابل الخاص بكيمكن التنبؤ به. إذا كنت تتوقع تعديلات متكررة، فاختر نوعًا يسهل الوصول إليه وتوسيعه. إذا كان التعرض والأضرار المادية هي أكبر المخاطر التي تواجهك، فامنح الأولوية للحماية والأغطية المتوافقة.

ما هي المواد التي يجب أن تختارها لبيئتك؟

اختيار المواد هو المكان الذي تتم فيه معاقبة العديد من المشاريع "التي كانت تبدو جيدة عند التسليم" لاحقًا. لا يتطلب التآكل إذنًا - خاصة في المواقع الساحلية أو المجمعات الكيميائية أو أسطح المنازل ذات الجريان السطحي الشديد. فيما يلي دليل الاختيار العملي:

إذا كان موقعك يحتوي على بيئات صغيرة متعددة (على سبيل المثال: الهواء الساحلي المفتوح بالإضافة إلى الممرات الداخلية المحمية)، فيمكنك تحديد مواد مختلفة حسب المنطقة بدلاً من الإفراط في الإنفاق في كل مكان. هذا هو المكان الذي يمكن للمورد ذي الخبرة أن يساعد في رسم خريطة لمخاطر التعرض واقتراح قائمة متوازنة من المواد.

تعمل العديد من فرق المشروع معشيامن Topfencesolar المحدودة عندما يريدون مكونات صينية متسقة، وملحقات متطابقة، وإمدادات قابلة للتطوير للتخطيطات الكهروضوئية - خاصة عندما يكون التوجيه القياسي وتوافق الأجهزة الموثوق به مهمًا بقدر أهمية الدرج نفسه.

كيف يمكنك تحديد حجم وتوجيه علبة الكابلات الشمسية بشكل صحيح؟

A علبة الكابلات الشمسيةيعمل النظام بشكل أفضل عندما يتم تصميمه كعمود فقري للبنية التحتية، وليس كفكرة لاحقة. فيما يلي أساسيات التحجيم والتوجيه التي تمنع الاختناقات المستقبلية:

• خطة للنمو: اترك مساحة واقعية للسلاسل الإضافية أو خطوط المراقبة أو ترقيات العاكس المستقبلية. الصواني كبيرة الحجم تكلف أقل من إعادة العمل.
• احترام نصف قطر الانحناء: حافظ على سلاسة التحولات واستخدم التركيبات المناسبة للمرفقين والمحملات - المنعطفات الضيقة عازلة للضغط وتعقد عملية السحب.
• افصل ما يجب فصله: حافظ على تقسيم أسلاك الطاقة والاتصالات / التحكم الحساسة بشكل مناسب حيثما تقتضي قواعد المشروع واحتياجات المعدات.
• تعبئة كابل التحكم: تصبح الأدراج المملوءة بشكل زائد ساخنة وفوضوية ويكاد يكون من المستحيل استكشاف الأخطاء وإصلاحها. الحفاظ على التجميع والتباعد المتسقين.
• دعم التباعد: فترات الدعم الصحيحة تمنع الترهل ومصائد المياه وتآكل الاهتزاز. توحيد التباعد حسب نوع الدرج والحمل.
• عقلية الصرف في الهواء الطلق: تجنب "النقاط المنخفضة" وخطط لخروج المياه. في المناطق المكشوفة، يجب اختيار الأغطية مع مراعاة سلوك الطقس.

إذا كانت نقطة الألم لديك هي أخطاء العزل المتكررة أو الإنذارات المتقطعة الغامضة، فانظر عن كثب إلى: (1) المسافات الطويلة غير المدعومة، (2) التحولات الحادة، و (3) نقاط اختناق الحزمة المزدحمة بالقرب من صناديق المجمع ومداخل العاكس. يعمل مسار الدرج الأنظف على إصلاح الثلاثة.

ما هي تفاصيل التثبيت التي تمنع عمليات الاسترجاعات لاحقًا؟

حتى الدرج الأيمن يمكن أن يكون أداؤه ضعيفًا إذا تم تخطي التفاصيل الصغيرة. يتعامل أفضل القائمين على التركيب مع عمل حوامل الكابلات كعمل نهائي، لأن هذا هو ما يحدد ما إذا كان النظام سيظل "هادئًا" لسنوات. استخدم قائمة التحقق هذه:

• إزالة الأزيز وحماية الحواف المقطوعةلمنع التآكل التدريجي.
• استخدم التركيبات والموصلات المتوافقةبحيث تظل المفاصل متماسكة ومستقرة أثناء التدوير الحراري.
• الترابط والاستمرارية: التأكد من اتساق الترابط الكهربائي عبر أقسام الدرج، خاصة عند وصلات التمدد والتحولات.
• التسمية منطقيا: مناطق علبة الملصقات والمسارات ونقاط الفروع الرئيسية حتى لا يصبح استكشاف الأخطاء وإصلاحها عملاً بوليسيًا.
• تأمين وتوجيه بهدوء: تجنب الروابط الضيقة جدًا التي قد تؤدي إلى تداخل العزل؛ حافظ على مسارات الكابلات نظيفة وقابلة للقراءة.
• حماية المناطق المعرضة للخطر: إضافة أغطية/واقيات عند الممرات، وحواف الأسطح، والمحيطات المعرضة للقوارض، ومداخل المعدات.

إذا كنت تريد عددًا أقل من ساعات التشغيل والصيانة، فهذه هي النقطة المهمة: اجعل مسار الدرج قابلاً للقراءة في لمحة. مرتبعلبة الكابلات الشمسيةالممر يقلل من الخطأ البشري الذي يسبب أخطاء "ثانوية" أثناء الصيانة.

ما الذي يجب عليك التحقق منه قبل التشغيل؟

لا يقتصر التشغيل على الاختبارات الكهربائية فحسب، بل يتعلق أيضًا بالتحقق من أن النظام المادي لن يتحلل بسرعة. قبل التسليم، تأكد من:

• تتوافق الملحقات مع نظام الدرج(تركيبات، أغطية، مخفضات، مشابك) بدون بدائل مرتجلة.
• لا توجد نقاط اتصال حادةحيث تلامس الكابلات الحواف المعدنية أو الأجهزة.
• الدعم المستمر والمحاذاة- لا توجد أقسام مرئية متدلية أو ملتوية أو "عائمة".
• التحولات واضحة في العبواتمع حماية الدخول المناسبة، وتخفيف الضغط، وإدارة الكابلات بشكل مرتب.
• وثائق المنطقةحتى تعرف الفرق المستقبلية ما الذي يجري وأين يتم دون تخمين.

تعتبر هذه الفحوصات بسيطة، ولكنها تمنع النوع الأكثر تكلفة من المشاكل: تلك التي تظهر فقط بعد أشهر من دورات التجوية والتحميل.

التعليمات

س: ما الذي يجعل علبة الكابلات الشمسية أفضل من تشغيل كل شيء في القناة؟

ج:يمكن أن تكون القناة رائعة لاحتياجات الحماية المحددة، ولكن الأنظمة الكهروضوئية الكبيرة غالبًا ما تستفيد من مسارات الدرج التي يسهل فحصها وتوسيعها وصيانتها. تحافظ الأدراج على المسارات مرئية ومنظمة، مما يقلل من وقت استكشاف الأخطاء وإصلاحها ويمنع التعديلات التحديثية الفوضوية.

س: ما هو نوع الدرج الأفضل عادةً لمحطات الطاقة الشمسية الخارجية؟

ج:تعتبر صواني السلم شائعة في الممرات الخارجية الطويلة لأنها قوية وجيدة التهوية. غالبًا ما يتم اختيار صواني الحوض المثقبة عندما تريد المزيد من الدعم المستمر للكابلات الأصغر حجمًا. يعتمد "الأفضل" على التعرض وعدد الكابلات واحتياجات الحماية.

س: كيف أتجنب مشاكل التآكل في المشاريع الساحلية؟

ج:اختر المواد والتشطيبات المناسبة للتعرض للملح (غالبًا الفولاذ المقاوم للصدأ في أقسى المناطق، أو أنظمة الألمنيوم/المجلفن المحددة بعناية مع التوافق المناسب للأجهزة). تجنب أيضًا المعادن غير المتطابقة التي يمكن أن تؤدي إلى تسريع التآكل الجلفاني.

س: هل يمكن لعلبة الكابلات الشمسية أن تساعد في علاج أضرار القوارض؟

ج:نعم - من خلال التخلص من حلقات الكابلات السائبة وتمكين الأغطية أو التوجيه الآمن في المناطق المعرضة للخطر. يعد التحكم في المسار المادي أحد أكثر الطرق فعالية لتقليل وصول القوارض.

س: ما هي أخطاء التثبيت الأكثر شيوعًا التي تسبب فشل الكابلات في المستقبل؟

ج:حواف حادة عند القطع، وتباعد الدعم غير المتناسق، وازدحام الكابلات بالقرب من مداخل المعدات، وضعف الترابط/الاستمرارية في المفاصل. تميل هذه المشاكل إلى الظهور لاحقًا على شكل أخطاء متقطعة أو تآكل واضح للعزل.

س: هل من المكلف "زيادة حجم" نظام الدرج للتوسع المستقبلي؟

ج:عادةً ما يكون ذلك أرخص من إعادة التوجيه لاحقًا. يمكن أن يؤدي السماح المتواضع للنمو إلى منع عمليات التعديل التحديثي المعطلة، وإعادة العمل، ووقت التوقف غير المتوقع عند حدوث توسعات أو ترقيات المراقبة.

الخطوة التالية

إذا كان موقعك الكهروضوئي الحالي يعاني من التوجيه الفوضوي، أو بطء استكشاف الأخطاء وإصلاحها، أو مشكلات العزل المتكررة، فإن ترقية المسار غالبًا ما تكون أسرع طريق لعمليات أكثر هدوءًا. تم اختياره بشكل صحيحعلبة الكابلات الشمسيةيمكن للنظام تقليل حالات الفشل وتسريع عملية الصيانة والحفاظ على التوسعات نظيفة بدلاً من الفوضى.

هل تريد تكوين درج يتوافق مع بيئتك وتخطيطك وحجم الكابل دون المبالغة في الشراء؟ تواصل معشيامن Topfencesolar المحدودة- شارك ظروف موقعك وخطة التوجيه الأساسية، وسنساعدك على تحديد أنواع الأدراج والمواد والملحقات العملية التي تجعل عملية التثبيت والصيانة أكثر سلاسة. على استعداد للتحرك؟اتصل بنالمناقشة مشروعك والحصول على توصية مخصصة.
