كيفية تركيب لوحة شمسية على السقف؟

يمكن أن يؤدي تركيب محطة للطاقة الشمسية إلى تحقيق العديد من الفوائد، مثل توفير فواتير الكهرباء أو حتى التنازل عنها تمامًا.

للاستمتاع بالعديد من وسائل الراحة التي توفرها الطاقة الشمسية، فإن تركيبها على السطح هو الخيار الأكثر فعالية من حيث التكلفة أولاً.

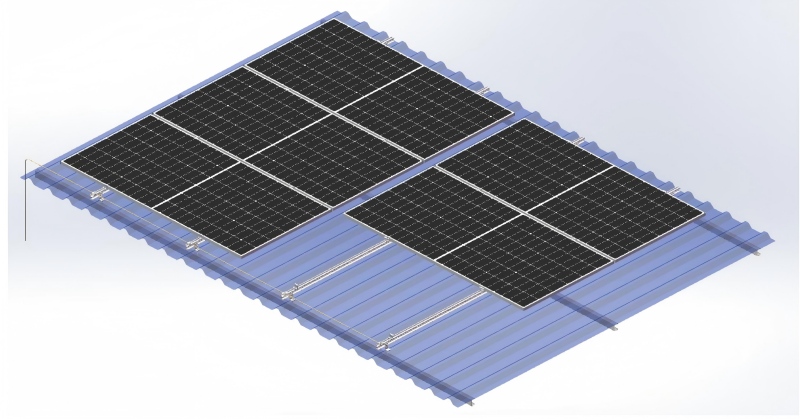

دليل تركيب لوحة شمسية على السقف

بدءًا من المكونات والمواد المطلوبة وحتى أفضل مواقع التثبيت وتعليمات التشغيل خطوة بخطوة، يمكنك العثور على جميع المعلومات التي تحتاج إلى معرفتها هنا. خذ مكون التثبيت الثابت معقدم Lوتوجيه القضبان كمثال. تعتمد المكونات المطلوبة لتركيب الألواح الشمسية الثابتة إلى حد كبير على الشركة المصنعة، ولكنها متشابهة إلى حد ما بالنسبة لأي طريقة تركيب الألواح الشمسية. تتضمن المجموعة الكاملة المكونات، والكابلات العاكسة، وموصلات MC4، ودبابيس L + قضبان التوجيه، وأقواس سبائك الألومنيوم، وما إلى ذلك، والأهم من ذلك، أدوات البناء. في هذا النوع من نظام التثبيت، تحتاج إلى حفر ثقوب في أجزاء التوصيل وتثبيتها على قضبان دليل التثبيت لضمان تثبيت الهيكل بأكمله بقوة على السطح. يمكن لمجموعة من مجموعات تثبيت دعامة الدعم أن تلبي متطلبات التثبيت هذه. تشمل طرق التثبيت الأخرى تركيب الترباس وتركيب كتلة الضغط. بالإضافة إلى ذلك، تحتاج أيضًا إلى إعداد الأدوات التالية: • مفتاح الربط • مجموعة مربعة • القماش المشمع المقاوم للماء، إلخ.

تستخدم هذه العلبة مواد الألومنيوم بأقدام على شكل حرف L وقضبان توجيه. تتميز هذه المادة بالقوة العالية والوزن الخفيف ومقاومة التآكل. من السهل معالجة مواد الألومنيوم وتحويلها إلى مواد زاوية، وهي مناسبة للأدوات العادية والأشخاص غير المحترفين. بالإضافة إلى ذلك، يتوافق الألومنيوم مع إطارات معظم الألواح الشمسية، بحيث يمكن للعائلات تركيبها بنفسها دون الحاجة إلى الاتصال بالمتخصصين.

فيما يلي خطوات التثبيت التفصيلية:

يرجى قراءة هذا الدليل بالكامل بعناية قبل تثبيت النظام الشمسي على السطح.

* إن اتباع تعليمات التثبيت الخاصة بحل تركيب السقف على شكل حرف L بشكل صارم سوف يلبي المتطلبات الهيكلية للمنتج ويتوافق مع المعايير ذات الصلة. أثناء التثبيت، يرجى التأكد من الامتثال للوائح السلامة ذات الصلة والانتباه إلى اللوائح الإقليمية ذات الصلة.

يجب أن يلتزم القائمون بالتركيب بالمعايير التالية.

1. الالتزام بجميع قوانين البناء المحلية أو الوطنية المعمول بها، بما في ذلك أي قوانين قد تحل محل هذا الدليل؛

2. التأكد من أن المنتجات مثل الأقواس مناسبة للتركيبات وبيئات التثبيت المحددة؛

3. يرجى استخدام الملحقات التي تقدمها شركتنا وأدوات التثبيت التي تحضرها معك. (لن تتحمل شركتنا أي مسؤولية عن البناء باستخدام ملحقات بديلة)؛

4. كيفية إعادة التدوير: يرجى اتباع اللوائح المحلية؛

5. طاقم التشغيل: التأكد من وجود ما لا يقل عن اثنين من فنيي تركيب الألواح الشمسية؛

6. التأكد من أن تركيب المعدات الكهربائية قد تم بواسطة كهربائيين محترفين.

7. التأكد من التركيب الآمن للمكونات الكهربائية لمجموعة الألواح الشمسية.

الميزات الرئيسية

أ. يستخدم بشكل أساسي للأسقف المصنوعة من البلاط الفولاذي الملون على شكل سلم والمدعومة بعوارض خشبية أو عوارض فولاذية

ب. تصميم خفيف الوزن، متين وجميل، سهل التجميع وسريع التركيب

ج. مناسبة لجميع أنواع تركيبات الألواح الشمسية المؤطرة وبدون إطار في السوق

د. يتم تجميع المكونات مسبقًا في المصنع وتعبئتها بشكل معقول لتوفير وقت التثبيت في الموقع

1. الوصف

يستخدم هذا النظام ملحقات سبائك الألومنيوم،قضبان الألمنيومومسامير من الفولاذ المقاوم للصدأ، وهي مناسبة للأسقف المصنوعة من البلاط الفولاذي الملون على شكل سلم والمدعومة بعوارض خشبية أو عوارض فولاذية.

قبل تثبيت النظام، يرجى قراءة تعليمات التثبيت التالية بعناية. ويرجى الالتزام بالقوانين المحلية أثناء التثبيت.

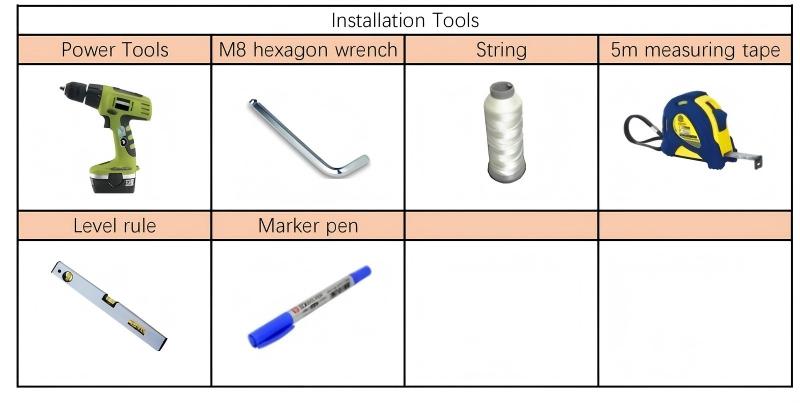

2. أدوات التثبيت

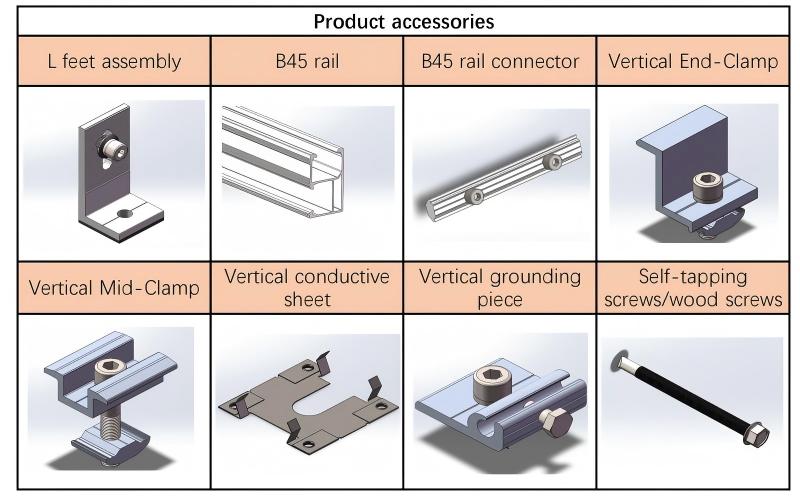

3. ملحقات المنتج

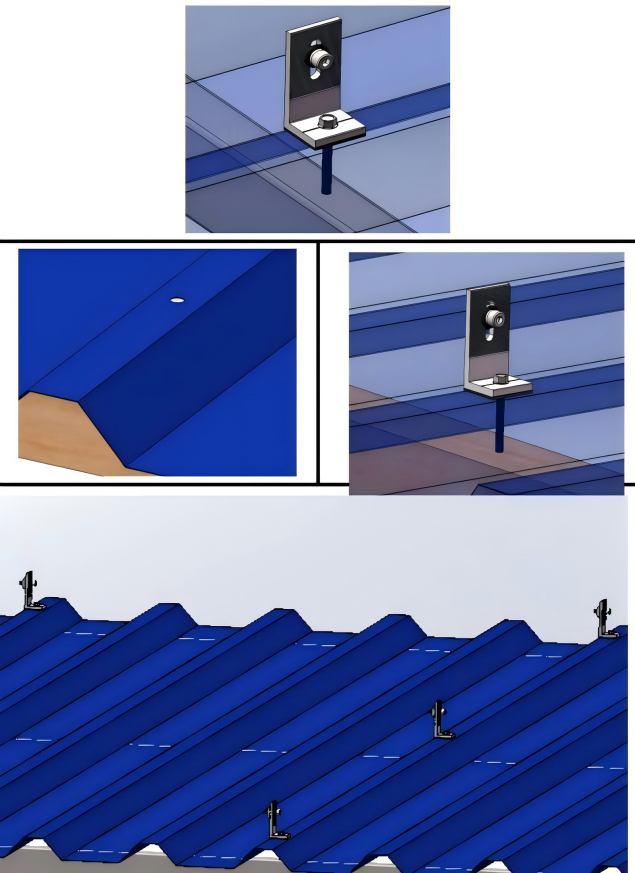

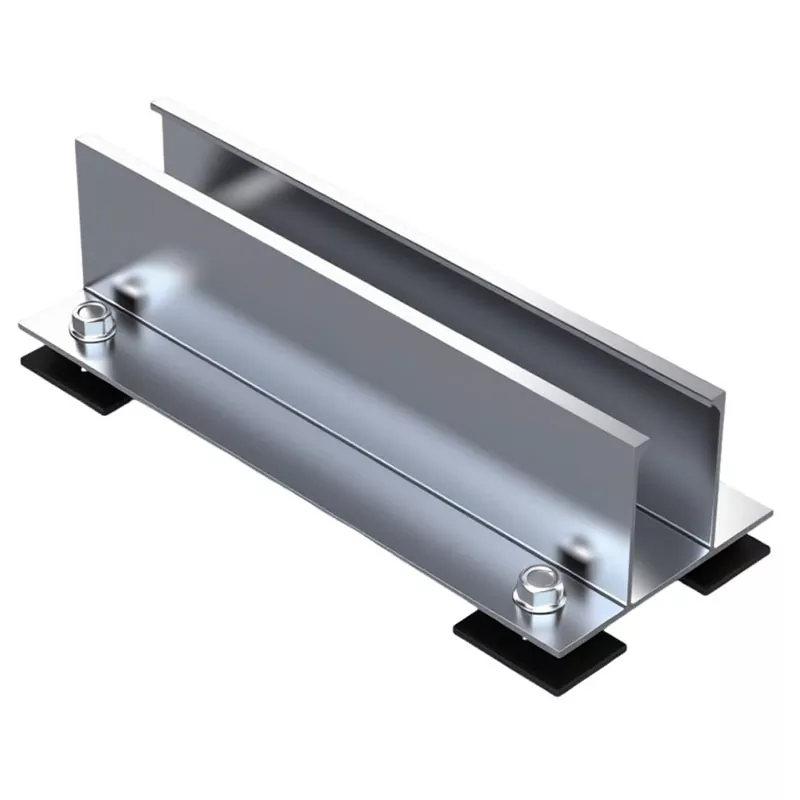

4.1 تركيب القدم L

وفقًا لمواد عارضة الدعم، استخدم براغي ذاتية الحفر (عارضة الدعم عبارة عن عارضة فولاذية) أو براغي خشبية (عارضة الدعم عبارة عن عارضة خشبية) لتثبيت وتثبيت مجموعة الأقدام على شكل حرف L في موضع قمة البلاط الفولاذي ذو اللون شبه المنحرف.

ملحوظة: إذا كانت المدادات الداعمة للبلاط الفولاذي شبه المنحرف مصنوعة من عوارض خشبية، فمن الضروري استخدام أداة حفر لحفر ثقب صغير بقطر φ6 مم في البلاط الفولاذي الملون مسبقًا لتسهيل إدخال البراغي الخشبية.

قم بالترتيب وفقًا للرسم وقم بتثبيت مجموعات الأقدام L المتبقية باستخدام الطريقة المذكورة أعلاه.

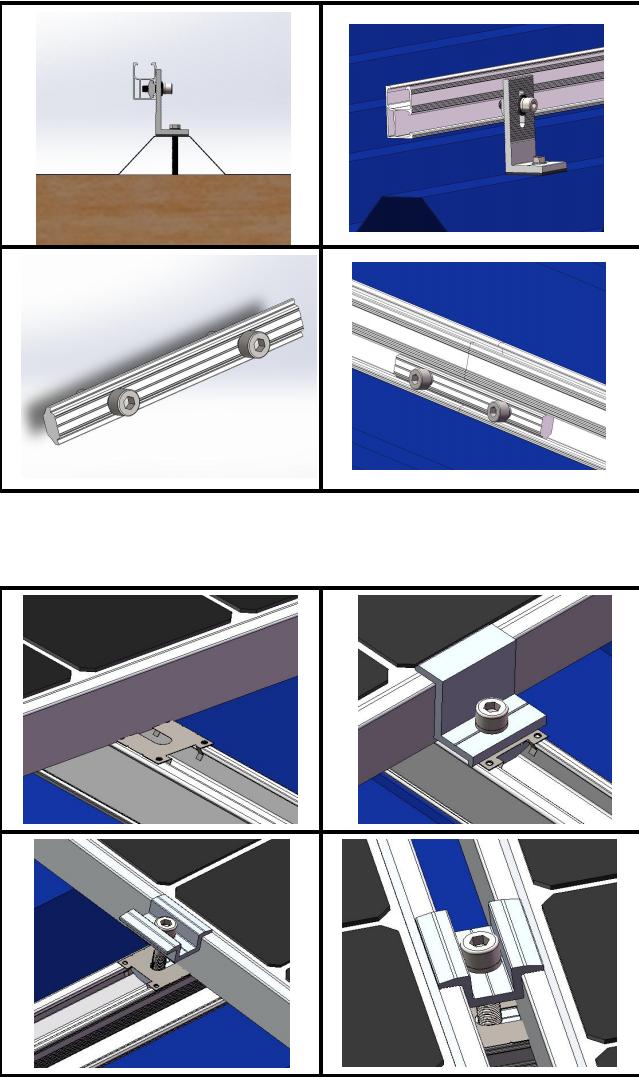

4.2 تركيب السكك الحديدية B45

اضبط اتجاه السطح المموج للسكة B45 لمحاذاته مع السطح المموج لمكون القدم L المثبت والثابت بالفعل، واستخدم مفتاح ربط سداسي M8 لتشديد البرغي السداسي على الخطاف لقفل السكة.

قم بتثبيت موصل السكة في موضع مفصل السكة، واستخدم مفتاح ربط سداسي M8 لربط البراغي السداسية على موصل السكة لقفل الوصلات من كلا الطرفين.

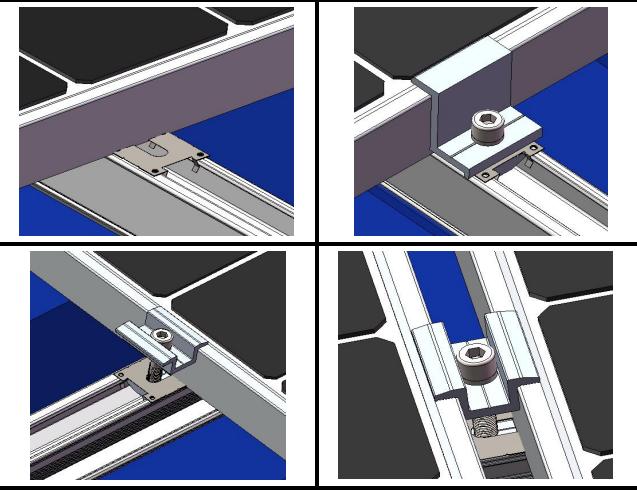

4.3 تركيب الألواح الشمسية

ضع اللوحة الشمسية على السكة، واضبط موضع المجموعة النهائية وثبتها بالمشبك النهائي (إذا كانت مزودة بلوحة موصلة، فاضغط على الورقة الموصلة في فتحة السكة، واضبط الموضع واضغط على أحد طرفي اللوحة الموصلة بالإطار المعدني للوحة الشمسية).

بعد ضبط موضع اللوحة الشمسية الوسطى، قم بإصلاحها باستخداممنتصف المشبك(إذا كانت مجهزة بلوحة موصلة، فاضغط على اللوحة الموصلة في فتحة السكة، وبعد ضبط الموضع، استخدم الإطارات المعدنية للألواح الشمسية على كلا الجانبين للضغط على طرفي اللوحة الموصلة)

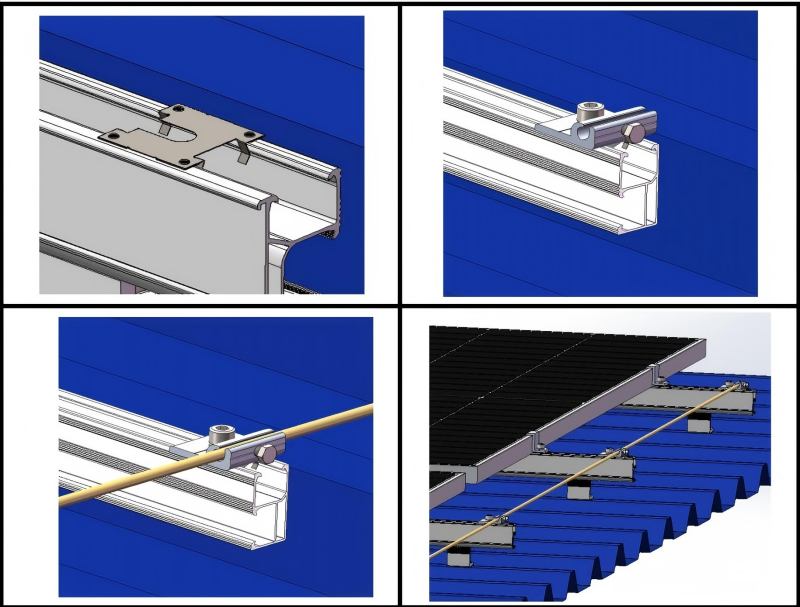

4.4 تركيب وصلة التأريض

(1) قم بتثبيت الورقة الموصلة في نهاية السكة.

(2) ثم قم بتثبيت مكون التأريض.

(3) قم بتركيب مشابك التأريض في نهايات القضبان المتبقية.

(4) مرر سلكًا نحاسيًا عبر مشابك التأريض هذه، وأحكم ربط المسامير السداسية، وأخيرًا قم بتأريض السلك النحاسي المؤرض.
