اختبار نفق الرياح للسياج الشمسي: التحقق الهندسي من الاستقرار الهيكلي
أصبحت أنظمة السياج الشمسي حلاً مهمًا لدمج توليد الطاقة المتجددة مع البنية التحتية لحماية المحيط. مع انتقال تركيبات الطاقة الشمسية إلى المنشآت الصناعية والمواقع التجارية والمجمعات اللوجستية ومشاريع المرافق، أصبحت الموثوقية الهندسية عامل تقييم رئيسي.سياج شمسياختبار نفق الرياحيوفر طريقة علمية لتحليل السلوك الديناميكي الهوائي والاستجابة الهيكلية والاستقرار طويل المدى قبل النشر على نطاق واسع.
بالنسبة لمقاولي EPC، ومركبي الطاقة الشمسية، وموزعي الخلايا الكهروضوئية، فإن اختيار حل سياج شمسي موثوق به لا يتعلق فقط بإنتاج الطاقة. ويتعلق الأمر أيضًا بضمان قدرة هيكل التركيب على تحمل الأحمال البيئية، وتبسيط عمليات التثبيت، وتقليل مخاطر الصيانة المستقبلية.
يشرح هذا التقرير الفني كيفية تأثير أحمال الرياح على هياكل السياج الكهروضوئي، وسبب أهمية التحقق من صحة نفق الرياح، وكيف يعمل التصميم الذي يركز على الهندسة على تحسين الموثوقية العامة لأنظمة السياج الشمسي.
لماذا أصبحت مقاومة الرياح عاملاً حاسماً في هندسة السياج الشمسي
تم تصميم أنظمة السياج التقليدية بشكل أساسي للحماية الجسدية. ومع ذلك، فقد أدخلت الأسوار الكهروضوئية متطلبات هندسية إضافية لأن الوحدات الشمسية تغير الخصائص الديناميكية الهوائية للهيكل.

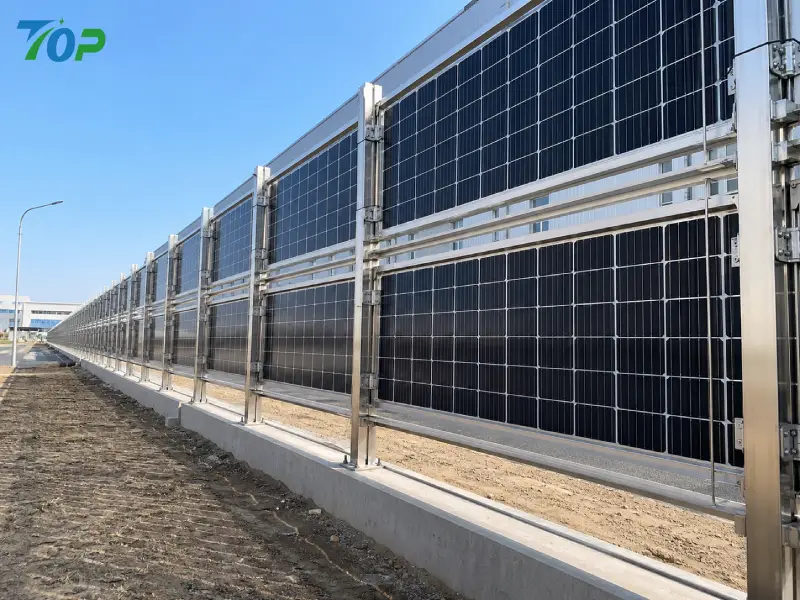

على عكس الأسوار المعدنية التقليدية، تشتمل أنظمة السياج الكهروضوئي على الألواح الشمسية، وقضبان التثبيت، والمشابك، وأعمدة الدعم. تخلق هذه المكونات تعرضًا إضافيًا للسطح لقوى الرياح. عندما تمر الرياح عبر الهيكل أو حوله، يمكن أن تؤدي اختلافات الضغط إلى توليد أحمال كبيرة يجب نقلها بأمان عبر نظام التثبيت بأكمله.
يجب أن يأخذ نظام السياج الشمسي المصمم بشكل احترافي في الاعتبار السلسلة الهيكلية الكاملة:
- تحميل سطح اللوحة الشمسية
- قوة الاتصال بين الوحدات وقضبان التثبيت
- نقل الأحمال من خلال المشاركات والأساسات
- متانة المواد في الظروف الخارجية
- دقة التثبيت أثناء تنفيذ المشروع
بالنسبة لشركات EPC، تؤثر الموثوقية الهيكلية بشكل مباشر على أداء المشروع. يساعد التصميم المستقر على تقليل التعديلات غير المتوقعة في الموقع، ويحسن كفاءة التثبيت، ويقلل من احتمالية حدوث مشكلات ما بعد البيع الناتجة عن الحركة الهيكلية أو فشل المكونات.
فهم أحمال الرياح على هياكل السياج الكهروضوئي
يعد حمل الرياح أحد أهم العوامل البيئية التي يتم أخذها في الاعتبار في هندسة الهياكل الكهروضوئية. تعتمد القوة الناتجة عن الرياح على متغيرات متعددة، بما في ذلك سرعة الرياح وكثافة الهواء وهندسة الهيكل وارتفاع التركيب والظروف البيئية المحلية.
كيف يعمل ضغط الرياح على أنظمة السياج الشمسي
عندما تصل الرياح إلى هيكل السياج الشمسي، يتم توزيع الضغط عبر مناطق مختلفة من النظام. يتعرض السطح الأمامي لوحدة الطاقة الشمسية لضغط الرياح المباشر، بينما قد يتعرض الجانب الخلفي لتأثيرات الشفط اعتمادًا على ظروف تدفق الهواء.
تخلق هذه القوى نقاط ضغط مختلفة في جميع أنحاء الهيكل. غالبًا ما تتركز الأحمال الأعلى حول:
- نقاط تركيب الوحدة
- اتصالات السكك الحديدية
- مكونات التثبيت
- وظائف الدعم العمودي
- مناطق اتصال الأساس
يقوم الحساب الكامل لحمل الرياح في السياج الشمسي بتقييم كيفية تحرك هذه القوى عبر الهيكل. الهدف ليس فقط فهم الحد الأقصى للضغط ولكن أيضًا التأكد من أن كل مكون يعمل معًا كنظام هندسي مستقر.
قد تواجه الهياكل ذات التصميم السيئ مشكلات مثل التشوه المفرط أو التوصيلات غير الدقيقة أو انخفاض عمر الخدمة. ولذلك، يجب النظر في التصميم المقاوم للرياح منذ المرحلة الهندسية الأولية وليس بعد التثبيت.
العوامل الرئيسية المؤثرة على الاستقرار الهيكلي للسياج الكهروضوئي
يعتمد الأداء الهيكلي للسياج الشمسي على عدة عوامل مترابطة. يتطلب النظام الموثوق تصميمًا متوازنًا بين المواد والهندسة وظروف التثبيت.
1. ترتيب الوحدة الشمسية وتعرض السطح
تحدد الألواح الشمسية كيفية تفاعل الرياح مع السياج. يمكن للأسطح المكشوفة الأكبر أن تخلق قوى ديناميكية هوائية أعلى، خاصة في المناطق المفتوحة حيث يكون تدفق الهواء أقل تقييدًا.
يجب على المهندسين تقييم اتجاه الوحدة والتباعد وتكوين التثبيت للتأكد من قدرة الهيكل على التعامل مع الأحمال البيئية المتوقعة.
2. تصميم هيكل التركيب

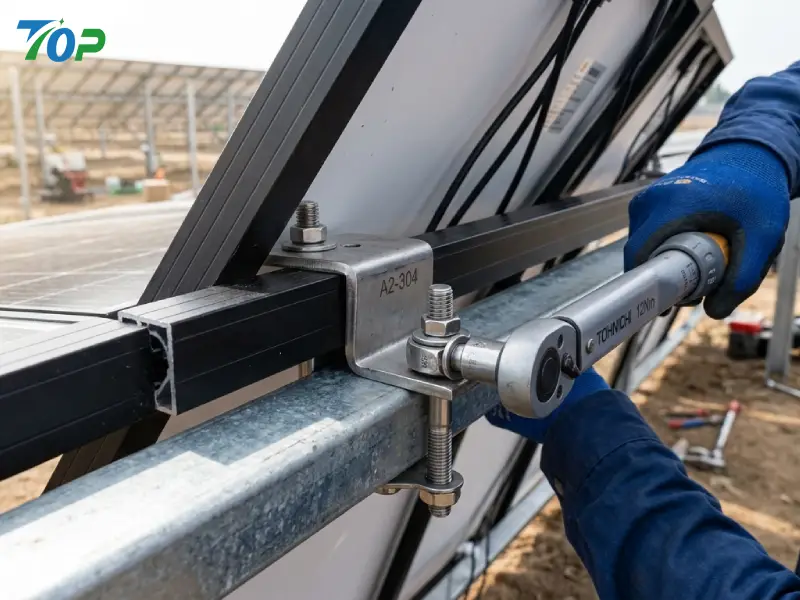

يعمل هيكل التركيب كإطار حامل للسياج الشمسي. يجب أن تقوم القضبان والمشابك وملفات الدعم بتوزيع القوى بالتساوي والحفاظ على الاستقرار الميكانيكي طوال دورة حياة النظام.
يعمل هيكل تركيب الطاقة الشمسية المصمم بشكل صحيح على تحسين الموثوقية عن طريق تقليل تركيز الضغط والمساعدة في منع الأعطال الموضعية.
3. الأساس والاتصال الأرضي
دور اختبار نفق الرياح في التحقق من صحة السياج الشمسي
بالنسبة لأنظمة السياج الكهروضوئية، لا يعد أداء الرياح مسألة حسابية نظرية فحسب، بل يمثل أيضًا تحديًا للتحقق من الصحة الهيكلية. نظرًا لأن الأسوار الشمسية تجمع بين الأسطح الكهروضوئية الكبيرة المكشوفة وهياكل التركيب خفيفة الوزن، فإن تفاعل تدفق الهواء يمكن أن يؤثر بشكل كبير على الأداء الميكانيكي.
اختبار نفق الرياح للسياج الشمسييوفر طريقة هندسية لتقييم مدى تأثير ظروف تدفق الهواء الحقيقية على نظام السياج الكهروضوئي الكامل قبل النشر على نطاق واسع. بدلاً من الاعتماد فقط على الحسابات المبسطة، يتيح اختبار نفق الرياح للمهندسين مراقبة السلوك الديناميكي الهوائي، وقياس توزيع ضغط الرياح، وتحديد مناطق التحميل الهيكلية الحرجة.
لماذا لا يكون حساب حمل الرياح التقليدي كافيًا دائمًا؟
يعد حساب حمل الرياح التقليدي أساسًا مهمًا لتصميم الهياكل الكهروضوئية. ويوفر الأحمال البيئية المقدرة بناءً على ظروف الرياح الإقليمية والمعايير الهيكلية.
ومع ذلك، تتمتع أنظمة السياج الشمسي بخصائص ديناميكية هوائية فريدة يمكن أن تخلق سلوكًا معقدًا لتدفق الهواء.
على عكس هياكل المباني المغلقة، فإن الأسوار الكهروضوئية عادة ما تكون هياكل مفتوحة حيث يمكن للرياح أن تمر حول الوحدات الشمسية وبينها وخلفها. قد يؤدي تفاعل تدفق الهواء هذا إلى إنشاء توزيع غير متساوٍ للضغط عبر مناطق مختلفة من السياج.
هناك عدة عوامل يمكن أن تؤثر على الاستجابة الفعلية للرياح لنظام السياج الشمسي:
- اتجاه الوحدة العمودية
- تباعد الألواح وفجوات تدفق الهواء
- ارتفاع السياج والمنطقة المكشوفة
- اتجاه الرياح بالنسبة لتخطيط السياج
- المباني المحيطة أو ظروف المناظر الطبيعية
لذلك، يساعد التحقق الهندسي من خلال اختبار الرياح على سد الفجوة بين افتراضات التصميم النظرية والسلوك الديناميكي الهوائي في العالم الحقيقي.
السلوك الديناميكي الهوائي لهياكل السياج الكهروضوئي العمودي
تستخدم معظم تطبيقات السياج الشمسي وحدات كهروضوئية مثبتة رأسيًا، مما يخلق خصائص مختلفة لتدفق الهواء مقارنة بأنظمة الطاقة الشمسية التقليدية الموجودة على الأسطح.
عندما تصل الرياح إلى السطح الأمامي للوحدة الكهروضوئية، يتولد ضغط الرياح المباشر. وفي الوقت نفسه، قد يؤدي تدفق الهواء الذي يمر حول الحواف والجانب الخلفي للوحة إلى إنشاء تأثيرات شفط.
ينتج فرق الضغط المشترك أحمالًا ديناميكية هوائية تنتقل عبر النظام الهيكلي بأكمله.
يمكن وصف مسار التحميل على النحو التالي:
- قوة الرياح المؤثرة على أسطح الوحدات الكهروضوئية
- يتم نقل الضغط من خلال المشابك الوحدة
- يتم توزيع الأحمال الميكانيكية من خلال قضبان التثبيت
- انتقلت القوات إلى مراكز الدعم
- الأحمال المنقولة إلى الأساسات
يعد فهم مسار التحميل هذا أمرًا ضروريًا لأن مخاطر الفشل غالبًا ما تحدث عند نقاط الاتصال بدلاً من الأعضاء الهيكلية الرئيسية.
العوامل الديناميكية الهوائية الرئيسية التي تم تقييمها أثناء اختبار نفق الرياح
يركز التقييم الاحترافي لنفق الرياح على كيفية تفاعل تدفق الهواء مع هيكل السياج الشمسي والأماكن التي قد تكون هناك حاجة إلى تحسين التصميم الإضافي.
تشمل عوامل التقييم المهمة ما يلي:
- معامل ضغط الرياح (Cp):يقوم المهندسون بتحليل كيفية تغير ضغط الرياح عبر الأسطح المختلفة للوحدات الكهروضوئية لتحديد المناطق ذات الأحمال العالية.
- تأثيرات تحميل الحافة:قد تواجه الحواف الخارجية لصفائف السياج الشمسي قوى ديناميكية هوائية مختلفة مقارنة بالأقسام الداخلية لأن تدفق الهواء أقل تقييدًا.
- تأثير الاضطراب:قد تؤدي المباني أو الأشجار أو الهياكل الصناعية القريبة إلى خلق ظروف تدفق هواء غير منتظمة تؤثر على الاستجابة الهيكلية.
- الديناميكا الهوائية للوحة الفجوة:يمكن أن يؤثر التباعد بين الوحدات الكهروضوئية على سرعة تدفق الهواء وإعادة توزيع الضغط.
- توزيع حمل الاتصال:يقوم المهندسون بتقييم كيفية انتقال القوى الديناميكية الهوائية من خلال المشابك والقضبان وهياكل الدعم.
منهجية اختبار أنفاق الرياح لأنظمة السياج الشمسي
تشتمل عملية اختبار نفق الرياح الكاملة على مراحل هندسية متعددة، بدءًا من إعداد النموذج المادي وحتى تقييم الاستجابة الهيكلية. الهدف ليس فقط مراقبة سلوك الرياح ولكن أيضًا تحسين التصميم النهائي للسياج الشمسي.

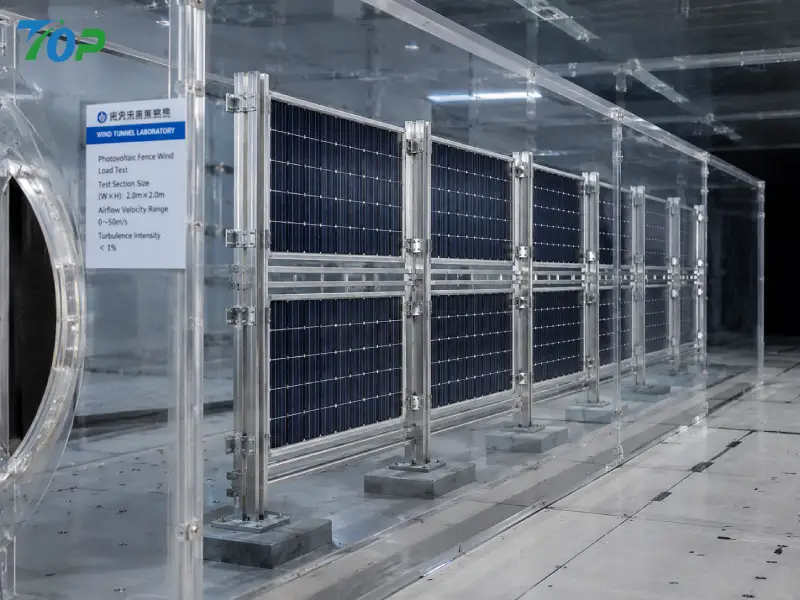

المرحلة الأولى: إعداد النموذج الفيزيائي للسياج الشمسي
الخطوة الأولى هي إنشاء نموذج اختبار تمثيلي يعكس بدقة الخصائص المهمة لنظام السياج الكهروضوئي الحقيقي.
يتضمن النموذج عناصر هيكلية مهمة مثل:
- الوحدات الكهروضوئية
- قضبان تثبيت من الألومنيوم أو الفولاذ المقاوم للصدأ
- المشابك الوحدة
- وظائف الدعم العمودي
- تمثيل اتصال الأساس
يأخذ المهندسون في الاعتبار التشابه الهندسي والتكوين الهيكلي وتخطيط التثبيت للتأكد من أن النموذج يعكس ظروف المشروع الفعلية.
المرحلة الثانية: محاكاة بيئة الرياح واختبار تدفق الهواء
أثناء الاختبار، يتم إنشاء تدفق هواء يتم التحكم فيه لمحاكاة ظروف الرياح المختلفة التي قد تحدث أثناء التشغيل الحقيقي للمشروع.
يقوم المهندسون بتقييم اتجاهات الرياح المتعددة لأن الأسوار الشمسية يمكن أن تواجه ظروف تحميل مختلفة اعتمادًا على اتجاهها بالنسبة للرياح السائدة.
يركز الاختبار على:
- توزيع الضغط عبر الوحدات
- أنماط تدفق الهواء حول فجوات اللوحة
- التغييرات في التحميل الديناميكي الهوائي
- المناطق ذات الضغط الهيكلي المتزايد
المرحلة 3: قياس الاستجابة الهيكلية
بعد اختبار تدفق الهواء، يقوم المهندسون بتحليل كيفية استجابة هيكل السياج الشمسي للقوى الديناميكية الهوائية.
تشمل الملاحظات الرئيسية ما يلي:
- النزوح الهيكلي
- سلوك الاتصال
- مناطق تركيز التوتر
- أداء الاستقرار العام
والغرض من ذلك هو التحقق من أن الهيكل يحافظ على الموثوقية الميكانيكية في ظل الظروف البيئية المتوقعة.
المرحلة 4: التحسين الهندسي بناءً على نتائج الاختبار
إن اختبار نفق الرياح ليس مجرد عملية تحقق من الصحة ولكنه أيضًا أداة لتحسين التصميم.
بناءً على نتائج الاختبار، قد يقوم المهندسون بتحسين ما يلي:
- تركيب تكوين السكك الحديدية
- تحديد المواقع المشبك
- دعم تباعد آخر
- التعزيز الهيكلي
- نهج تصميم الأساس
تساعد هذه العملية الهندسية في إنشاء أنظمة سياج شمسي تتمتع بمقاومة أفضل للرياح، وتحسين ثقة التثبيت، وأداء أكثر قابلية للتنبؤ به على المدى الطويل.
حتى مع وجود مكونات قوية فوق الأرض، يظل تصميم الأساس ضروريًا. تنتقل قوى الرياح في النهاية إلى الأرض من خلال الأعمدة أو أنظمة التثبيت.
يجب دائمًا مراعاة ظروف التربة وعمق التركيب وبيئة المشروع عند تقييم الأداء الهيكلي.
تصميم سياج شمسي قائم على الهندسة لضمان الموثوقية على المدى الطويل
إن نظام السياج الشمسي الموثوق به هو نتيجة الجمع بين التحليل الديناميكي الهوائي واختيار المواد والهندسة الإنشائية ومراقبة جودة التصنيع.
بالنسبة للموردين المحترفين مثل TopFenceSolar، يتم أخذ الأداء الهندسي في الاعتبار طوال عملية تطوير المنتج، مما يساعد شركاء EPC في الحصول على حلول مصممة لبيئات التثبيت في العالم الحقيقي.
