كيفية اختيار خطاف السقف الشمسي المناسب بناءً على نوع البلاط: دليل هندسي لمركبي الطاقة الشمسية ومقاولي EPC وفرق المشتريات

لماذا يعد اختيار خطاف السقف الشمسي قرارًا هندسيًا حاسمًا

اختيار الصحيحخطاف السقف الشمسيل نظام تركيب الطاقة الشمسية لسقف البلاطلا يعد هذا قرارًا بسيطًا بشأن الأجهزة - فهو يحدد بشكل مباشر الاستقرار الهيكلي، وسلامة مقاومة الماء، وكفاءة التثبيت، وموثوقية الأصول على المدى الطويل. في المشاريع التجارية والصناعية على الأسطح، يكون التطابق ضعيفًاخطاف سقف لتركيب سقف البلاط بالطاقة الشمسيةيمكن أن يؤدي إلى تشقق البلاط، ودخول المياه، وفشل الرفع تحت أحمال الرياح، وإعادة العمل المكلفة التي تؤثر على الجداول الزمنية للمشروع والتعرض للضمان.

على عكس الأسطح المعدنية أو الأسطح الخرسانية المسطحة، تختلف أسطح البلاط بشكل كبير في الهندسة والسمك والهشاشة وسلوك نقل الحمل وقيود التثبيت. نهج الخطاف العالمي معيب من الناحية الفنية. تتطلب الطريقة الصحيحة مطابقة هندسة الخطاف وإمكانية ضبط الارتفاع وتصميم لوحة القاعدة ودرجة المادة مع نوع البلاط المحدد والهيكل الخشبي الموجود أسفله.

يوفر هذا الدليل الفني إطارًا منظمًا لاختيار الخيار المناسبخطاف السقف الشمسيعلى أساس نوع البلاط. فهو يدمج ميكانيكا الأسقف، واعتبارات الحمل الهيكلي، وأداء المواد، وحقائق التثبيت العملية. الهدف هو دعم الفرق الهندسية ومديري المشتريات وتكامل أنظمة تركيب الطاقة الشمسية في اتخاذ قرارات تعتمد على البيانات والتي تقلل المخاطر وتحسن ربحية المشروع.

1. لماذا يعد اختيار خطاف السقف الشمسي قرارًا هيكليًا، وليس مجرد اختيار للمكونات

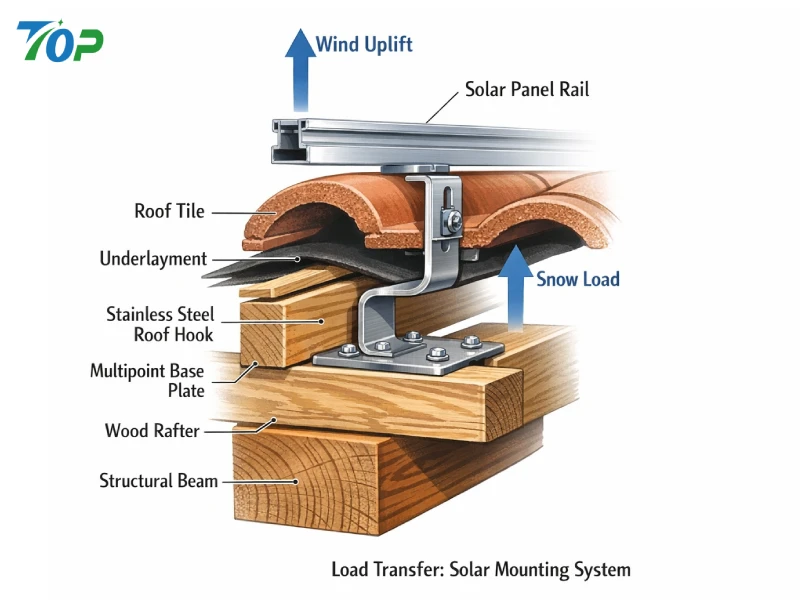

في تركيب الطاقة الشمسية لسقف القرميد، يعمل خطاف السقف كواجهة هيكلية أساسية بين سكة التثبيت الكهروضوئية والعوارض الخشبية الحاملة للمبنى. مسار التحميل هو كما يلي:

• وحدة الطاقة الشمسية ← سكة التثبيت ← خطاف السقف ← العارضة الهيكلية ← هيكل المبنى

البلاط نفسهلاعنصر الهيكلية الحاملة. تم تصميم معظم بلاط الطين والخرسانة والأردواز في المقام الأول لمقاومة العوامل الجوية، وليس للأحمال الميكانيكية المركزة. عندما أتركيب الطاقة الشمسية لسقف البلاطبعد تثبيت النظام، يجب أن ينقل الخطاف الأحمال مباشرة إلى العوارض الخشبية مع تجنب الضغط الزائد على البلاط المحيط.

من الناحية الهندسية، يجب أن يتحمل الخطاف ما يلي:

• الحمل الميت (الوحدات + القضبان + أجهزة التثبيت)
• رفع الرياح وشفط الأحمال
• أحمال الثلوج (حيثما ينطبق ذلك)
• ضغوط التمدد الحراري
• التعب الديناميكي لأكثر من 25 عامًا

تؤكد المعايير الهيكلية الدولية مثل ASCE 7 (الجمعية الأمريكية للمهندسين المدنيين، 2022) على أنه يجب تقييم أنظمة الطاقة الشمسية على الأسطح لأحمال الرياح مع الأخذ في الاعتبار ارتفاع المبنى وفئة التعرض وسرعة الرياح المحلية. ولذلك يجب اختيار خطافات السقف بقدرة تحمل كافية وبيانات أداء تم اختبارها.

إن تجاهل هذه الحقائق الهيكلية يزيد من خطر ما يلي:

• تشقق البلاط بسبب تركيز الأحمال النقطية
• تشوه الخطاف تحت الرفع
• قفل الانسحاب من العوارض الخشبية الصغيرة
• تسرب المياه بسبب إزالة البلاط بطريقة غير مناسبة

ولذلك تم اختيار أخطاف سقف من الفولاذ المقاوم للصدألا يتعلق الأمر فقط بمقاومة التآكل، بل يتعلق بضمان التوافق الهيكلي مع نظام السقف.

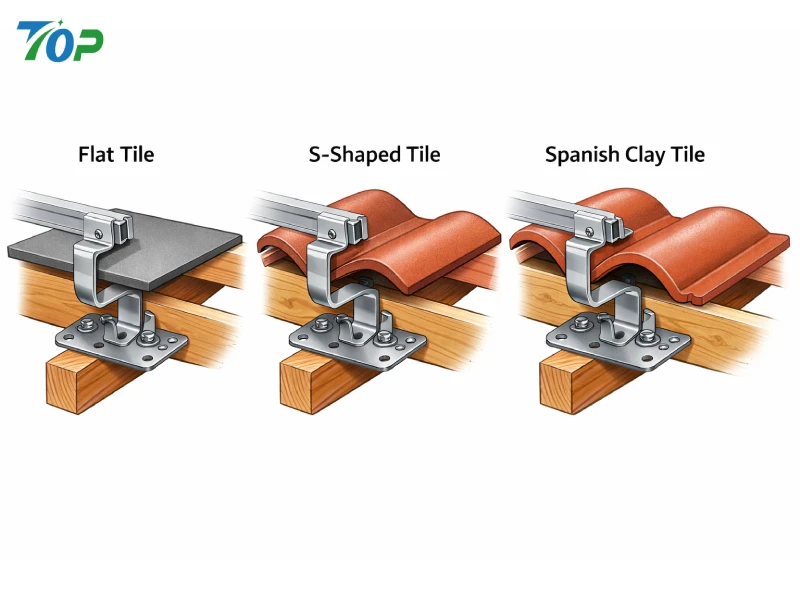

2. فهم أنواع أسقف البلاط الشائعة المستخدمة في مشاريع الطاقة الشمسية

تتطلب هندسة البلاط المختلفة اختلافًا جذريًاخطاف السقف الشمسيالتكوينات. يوجد أدناه تفصيل فني لأنواع أسقف البلاط الشائعة التي يتم مواجهتها في مشاريع الطاقة الشمسية السكنية والتجارية والصناعية الخفيفة.

2.1 سقف البلاط الخرساني المسطح

يتم استخدام البلاط الخرساني المسطح على نطاق واسع في أوروبا وأستراليا وأجزاء من آسيا. يتراوح سمكها عادةً من 10 إلى 15 ملم ولها مقاطع تعشيق متداخلة.

الخصائص الهيكلية:

• قوة ضغط عالية نسبيا
• هشاشة معتدلة
• ملف تعريف سطح مستو موحد
• تباعد البلاط الرأسي الثابت

فيتركيب الطاقة الشمسية لسقف البلاط المسطحالتطبيقات، التحدي الرئيسي في التصميم هو ضمان وجود مساحة كافية بين ذراع الخطاف والجانب السفلي من البلاط. إذا كان ارتفاع الخطاف غير كافٍ، فسوف يستقر البلاط مباشرة على الخطاف، مما يؤدي إلى إنشاء نقاط ضغط مركزة.

الاعتبارات الموصى بها:

• خطاف سقف قابل للتعديل
• لوحة قاعدة عريضة لتثبيت العارضة
• الحد الأدنى لخلوص البلاط 3-5 مم

2.2 سقف القرميد المنحني الإسباني / الروماني

يتميز البلاط الإسباني أو الروماني بمظهر يشبه الموجة مع منحنيات محدبة ومقعرة بالتناوب. هذا البلاط شائع في مناخات البحر الأبيض المتوسط ​​والمباني السكنية الراقية.

التحديات الهندسية:

• الاتصال السطحي غير المسطح
• ارتفاع البلاط المتغير
• مساحة تركيب محدودة بين المنحنيات
• ارتفاع خطر الكسر أثناء الرفع

لتركيب الطاقة الشمسية لسقف البلاط الإسباني، غالبًا ما يكون الخطاف المسطح القياسي غير مناسب. يجب أن يحتوي الخطاف على:

• نطاق التعديل الرأسي الممتد
• ذراع علوي ضيق ليناسب البلاط المنحني
• إزاحة جانبية مُحسّنة للتوافق مع العارضة

غالبًا ما يؤدي الفشل في مطابقة هندسة الانحناء إلى الجلوس غير المناسب والتعرض لمسار المياه.

2.3 سقف القرميد الأردواز

الأردواز عبارة عن مادة تسقيف من الحجر الطبيعي معروفة بمتانتها وجمالياتها ولكنها هشة للغاية تحت التحميل النقطي.

الاعتبارات الرئيسية:

• انخفاض التسامح مع إجهاد الحفر
• سمك البلاط الرقيق
• تكلفة استبدال عالية

فيتركيب الطاقة الشمسية لسقف لائحةغالبًا ما تكون هناك حاجة إلى عمليات تركيب أو خطافات رفيعة جدًا أو أنظمة وامضة متخصصة. يمكن أن يؤدي الرفع غير المناسب للبلاط الإردوازي إلى حدوث كسور دقيقة غير مرئية تنتشر لاحقًا تحت التدوير الحراري.

نظرًا لأن الأردواز لديه الحد الأدنى من قوة الانثناء، يجب أن تكون محاذاة لوحة القاعدة دقيقة لتجنب نقل عزم الدوران إلى سطح البلاط.

2.4 سقف القرميد الطيني

بلاط الطين خفيف الوزن ولكنه هش للغاية. إنها تظهر مقاومة جيدة للطقس ولكنها تتمتع بقدرة محدودة على التحمل الهيكلي للحمل المركز.

المخاطر الشائعة فيأنظمة تركيب الطاقة الشمسية لسقف البلاطباستخدام بلاط الطين ما يلي:

• تكسير بسبب الإفراط في الشد
• دخول الماء إذا لم يتم إعادة تركيب البلاط بشكل صحيح
• يؤثر التباعد غير المتساوي للبلاط على وضع الخطاف

قابل للتعديلخطاف السقف لسقف البلاطمع الذراع السفلي المقوى والتخليص الدقيق للبلاط أمر ضروري.

2.5 السقف الإسفلتي (مرجع مقارن)

على الرغم من أنه ليس نظامًا من البلاط، إلا أنه غالبًا ما تتم مقارنة القوباء المنطقية الإسفلتية بأسقف القرميد. في تطبيقات الألواح الخشبية، عادةً ما يتم استخدام الأقدام على شكل حرف L مع الوميض بدلاً من خطافات البلاط التقليدية.

هذا التمييز أمر بالغ الأهمية. إن محاولة استخدام خطافات سقف القرميد على أنظمة الألواح الخشبية - أو العكس - تهدد سلامة العزل المائي وتنتهك ممارسات التثبيت القياسية (مجلس الكود الدولي، 2021).

3. المعايير الهندسية الأساسية لاختيار خطاف السقف الشمسي الصحيح

عند اختيار أالشركة المصنعة لخطاف السقف الشمسيأو عند تقييم نماذج الخطاف، يجب على فرق المشتريات والهندسة تقييم الأبعاد الفنية الخمسة التالية.

3.1 ارتفاع الخطاف ونطاق قابل للتعديل

يختلف سمك البلاط وارتفاع التداخل باختلاف الشركات المصنعة والمناطق. يخاطر الخطاف غير القابل للتعديل بخلوص غير كافٍ أو وجود فجوة كبيرة تؤثر على نقل الحمولة.

أفضل الممارسات:

• قابلية الضبط الرأسي ≥ 30-50 مم
• فجوة الخلوص لمنع ضغط البلاط المباشر
• التوافق مع أنظمة السكك الحديدية المشتركة

تعمل إمكانية الضبط على تحسين مرونة الحقل وتقليل الحاجة إلى مخزونات SKU متعددة.

3.2 تصميم لوحة القاعدة وتوزيع الأحمال

تقوم لوحة القاعدة بتثبيت الخطاف على العارضة. تعمل القاعدة الضيقة أو الرفيعة على زيادة تركيز ضغط التثبيت وتقليل مقاومة السحب.

وفقًا لأبحاث أدوات التثبيت الهيكلية (American Wood Council, 2018)، تعتمد قدرة السحب على عمق التضمين وكثافة الخشب. لذلك:

• سمك لوحة القاعدة ≥ 4-5 مم من الفولاذ المقاوم للصدأ
• الحد الأدنى اثنين من السحابات الهيكلية
• الامتثال لمسافة الحافة

3.3 درجة المواد ومقاومة التآكل

الأكثر قسطاخطافات سقف من الفولاذ المقاوم للصدأاستخدم SUS304 أو SUS316.

• SUS304: مناسب للبيئات الداخلية
• SUS316: يوصى به للمناطق الساحلية أو عالية الملوحة

التآكل يقلل من قوة المقطع العرضي مع مرور الوقت. بالنسبة لأنظمة العمر التصميمي لمدة 25 عامًا، يجب أن يتوافق اختيار المواد مع فئة التعرض البيئي (ISO 9223).

3.4 التكامل للماء

يؤدي رفع البلاط إلى ظهور تعرض مؤقت للطبقة السفلية. إن إعادة التثبيت بشكل غير صحيح أو الوميض المفقود يزيد من خطر التسرب.

أفضل الممارسات:

• منصات الختم EPDM
• وامض متوافق عند الاقتضاء
• تقليم البلاط بدلا من القوة المفرطة

3.5 التوافق مع تخطيط رافتر

يكون وضع الخطاف مقيدًا بتباعد العوارض الخشبية، عادةً ما يتراوح بين 400-600 مم. إذا كانت هندسة الخطاف لا تسمح بالإزاحة الجانبية، يصبح التثبيت غير فعال ومعرض للخطر من الناحية الهيكلية.

متقدمخطاف السقف الشمسيتتضمن التصميمات إمكانية التعديل الجانبي للتوافق مع الأعضاء الهيكلية دون الضغط على البلاط.

4. تحليل المخاطر: عواقب الاختيار غير الصحيح لخطاف السقف

غير لائقتركيب الطاقة الشمسية على سقف البلاطيزيد اختيار المكون:

• وقت التثبيت بنسبة 15-30%
• هدر المواد بسبب البلاط المكسور
• التعرض للضمان لمطالبات التسرب
• المسؤولية الهيكلية في ظل أحداث رفع الرياح

لقد تم توثيق حالات الفشل الناجمة عن الرياح في أنظمة الطاقة الشمسية الموجودة على الأسطح حيث تم استخدام طرق ربط غير كافية (Kopp et al., 2012). في حين أن الوحدات النمطية غالبًا ما تحظى بالاهتمام الأساسي، فإن الأجهزة الملحقة تحدد في كثير من الأحيان إمكانية بقاء النظام.

بالنسبة لفرق المشتريات، يجب أن يتضمن إجمالي تكلفة التركيب تخفيف المخاطر، وليس فقط سعر وحدة الأجهزة.

5. اعتبارات الشراء الإستراتيجية للمشاريع التجارية

بالنسبة للمشاريع التجارية متعددة المواقع، يتم توحيد أتركيب الطاقة الشمسية لسقف البلاطيتحسن الحل:

• مراقبة المخزون
• كفاءة التدريب على التثبيت
• اتساق ضمان الجودة
• القدرة على التنبؤ بالصيانة على المدى الطويل

ومع ذلك، يجب ألا يتجاوز التقييس التوافق الهندسي. النهج الصحيح هو اختيار الشركة المصنعة القادرة على:

• تقديم تقارير الاختبار الهيكلي
• تقدم تصاميم هوك قابل للتعديل
• دعم التخصيص لهندسة البلاط الفريدة
• تقديم تناسق الدفعة للطلبات الكبيرة

في بيئات المشتريات ذات الحجم الكبير، اختيار الحقالشركة المصنعة لخطاف السقف الشمسييصبح قرار شراكة استراتيجية بدلاً من شراء المعاملات.

6. مصفوفة اختيار خطاف السقف الشمسي حسب نوع البلاط

للفرق الهندسية التي تدير عدةتركيب الطاقة الشمسية على سقف البلاطالمشاريع عبر المناطق، فإن أداة المقارنة المنظمة تعمل على تحسين كفاءة اتخاذ القرار بشكل كبير. بدلاً من اختيار أخطاف السقف الشمسيبناءً على المظهر أو السعر فقط، يجب أن يأخذ الاختيار في الاعتبار التوافق الهندسي، وسلوك نقل الأحمال، والتعرض البيئي، وتحمل التثبيت.

توفر المصفوفة أدناه إطارًا مرجعيًا عمليًا لمطابقة أنواع الخطافات مع فئات بلاط السقف. يجب أن يأخذ التحقق الهندسي النهائي دائمًا في الاعتبار الحسابات الهيكلية الخاصة بالموقع وفقًا لقوانين البناء المحلية.

نوع البلاط	تكوين الخطاف الموصى به	متطلبات التعديل	درجة المادة	مستوى مخاطر التثبيت	ملاحظات هندسية
بلاط خرساني مسطح	خطاف مسطح قياسي قابل للتعديل	تعديل رأسي 30-50 ملم	SUS304 (داخلي) / SUS316 (ساحلي)	واسطة	تأكد من خلوص البلاط ≥3 مم لمنع إجهاد الضغط
الاسبانية / البلاط الروماني المنحني	خطاف قابل للتعديل ممتد بذراع ضيقة	50 ملم + النطاق الرأسي	SUS304/SUS316	عالي	يتطلب ذراعًا علويًا متوافقًا مع الانحناء وإزاحة جانبية
بلاط سليت	خطاف رفيع للغاية أو نظام وامض متكامل	الحد الأدنى من الارتفاع، والمحاذاة الدقيقة	يفضل SUS316	عالية جدًا	تجنب تحميل النقطة على اللوح؛ فكر في التكامل الوامض
بلاط الطين	خطاف معزز قابل للتعديل في الذراع السفلية	30-40 ملم	SUS304/SUS316	عالي	منع الإفراط في تشديد. الحفاظ على إعادة تركيب البلاط بشكل موحد

توضح مصفوفة الاختيار هذه أنه لا يوجد شيء عالميخطاف السقف لسقف البلاطالتطبيقات. يجب أن يتوافق كل تكوين مع هندسة البلاط والسلوك الهيكلي.

7. الاعتبارات الهندسية التفصيلية حسب فئة البلاط

7.1 سقف القرميد الخرساني المسطح: الاستقرار الهيكلي مع الخلوص المتحكم فيه

تعتبر أنظمة البلاط المسطح سهلة التركيب نسبياً مقارنة بالأسقف المنحنية أو الأردوازية. ومع ذلك، فإن التحديد غير المناسب لارتفاع الخطاف يمكن أن يؤدي إلى ضغط البلاط أو رفع عدم الاستقرار.

مجالات التركيز الهندسية الرئيسية:

• سمك ذراع الخطاف كافٍ لمقاومة الانحناء تحت رفع الرياح
• عرض لوحة القاعدة متوافق مع التباعد القياسي للعوارض الخشبية (400-600 مم)
• الحد الأدنى من اثنين من مسامير التأخر الهيكلي لكل خطاف
• الامتثال لمتطلبات حساب حمل الرياح ASCE 7

في المناطق شديدة الرياح، يمكن أن تتجاوز قوى الرفع 2.0 كيلو باسكال اعتمادًا على تصنيف منطقة السطح (ASCE, 2022). لذلك، يعد التحقق من مقاومة السحب المسموح بها للمثبتات أمرًا ضروريًا عند اختيار أتركيب الطاقة الشمسية لسقف البلاط المسطح.

7.2 سقف البلاط الإسباني / الروماني: إدارة الانحناء ونقل الأحمال

تقدم أنظمة البلاط المنحني مسارات تحميل غير متماثلة. يجب أن يربط الخطاف بين أسطح البلاط المقعرة والمحدبة دون خلق تركيز للضغط.

معلمات التصميم الحرجة:

• تحمل انحناء الذراع العلوي
• إمكانية التعديل الجانبي لمحاذاة العارضة
• ارتفاع عمودي ممتد لمسح حواف البلاط الذروة
• الاختبارات الهيكلية تحت ظروف التحميل اللامركزي

نظرًا لأن البلاط المنحني غالبًا ما يكون له معدلات كسر أعلى أثناء التثبيت، فاختر قابل للتعديلخطاف السقف الشمسييقلل من تكاليف إعادة العمل ويقصر دورات التثبيت.

7.3 سقف القرميد الإردوازي: الهندسة الدقيقة وتخفيف المخاطر

تتطلب تركيبات الأسقف الإردوازية أعلى مستويات الانضباط الهندسي. على عكس الطين أو الخرسانة، لا يمكن للأردواز أن يتحمل التأثير أو عزم الدوران المركز.

لتركيب الطاقة الشمسية لسقف لائحةالأنظمة، خذ بعين الاعتبار:

• هندسة هوك منخفضة المستوى
• استراتيجية ما قبل الحفر مع حماية غشاء مقاوم للماء
• التكامل مع الوميض المعدني حيثما يسمح بذلك
• استخدام SUS316 المقاوم للتآكل لضمان المتانة على المدى الطويل

غالبًا ما تؤدي أخطاء التثبيت في الأسقف الإردوازية إلى أعطال كامنة — شقوق صغيرة تنتشر بسبب دورات التجميد والذوبان (مجلس الكود الدولي، 2021).

7.4 سقف القرميد الطيني: التحكم في الهشاشة وعزم الدوران

يُظهر البلاط الطيني قوة شد منخفضة وتحملًا محدودًا للانحناء. يعد الإفراط في تشديد أدوات التثبيت أحد الأسباب الأكثر شيوعًا للكسر.

أفضل الممارسات:

• أدوات تثبيت يتم التحكم فيها بعزم الدوران
• تشذيب البلاط الموحد لإزالة الخطاف
• تصميم لوحة القاعدة لتوزيع الضغط
• الفحص البصري بعد إعادة تركيب البلاط

اختيار عززتخطاف سقف من الفولاذ المقاوم للصدأيحسن الموثوقية الهيكلية في أنظمة السقف الطيني.

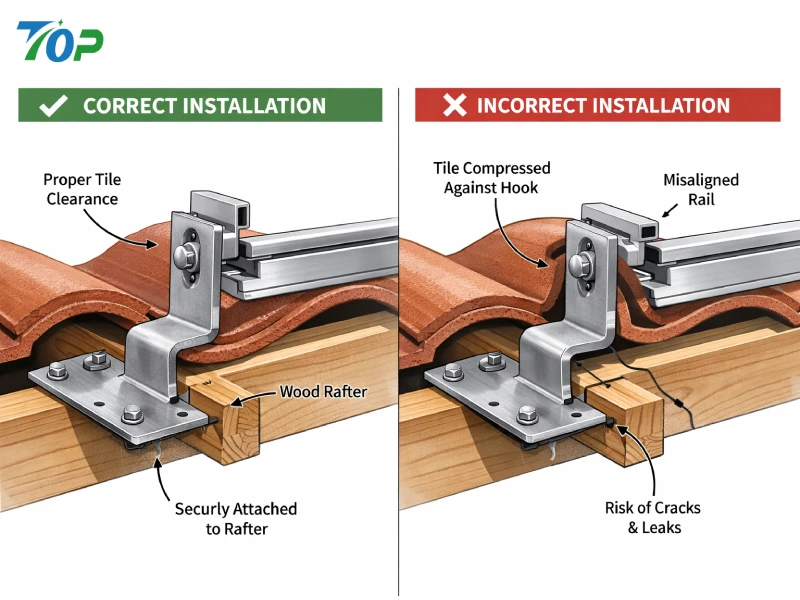

8. أخطاء التثبيت الشائعة التي تزيد من مخاطر المشروع

عبر التجاريةتركيب الطاقة الشمسية على سقف البلاطالمشاريع، تساهم الأخطاء المتكررة التالية في تجاوز التكاليف والمسؤولية طويلة الأجل:

8.1 استخدام خطاف عالمي لجميع أنواع البلاط

غالبًا ما تؤدي محاولة التوحيد القياسي باستخدام نموذج خطاف واحد إلى اختلال المحاذاة وتلف البلاط. مطلوب حلول خاصة بالهندسة.

8.2 تجاهل تباين منطقة حمل الرياح

تتمتع زوايا وحواف السقف بقوى رفع أعلى. يجب أن يعكس تباعد الخطاف تصنيف المنطقة بموجب القوانين الهيكلية.

8.3 عدم كفاية إزالة البلاط

ينقل الاتصال المباشر من البلاط إلى الخطاف الأحمال إلى مواد التسقيف الهشة، مما يزيد من خطر الكسر.

8.4 عمق التضمين غير الكافي

تعتمد قدرة سحب المثبت على عمق التضمين وكثافة الخشب (American Wood Council, 2018). التقليل من هذه المعلمات يقلل من هوامش سلامة النظام.

8.5 الفشل في حساب التمدد الحراري

تتوسع قضبان التثبيت المصنوعة من الفولاذ المقاوم للصدأ والألومنيوم بمعدلات مختلفة. قد يؤدي التصميم غير المناسب إلى حدوث ضغط طويل المدى على وصلات الخطاف.

9. كفاءة التركيب وتحسين تكلفة العمالة

اختيار الصحيحالشركة المصنعة لخطاف السقف الشمسييمكن أن تؤثر بشكل كبير على كفاءة التثبيت.

الميزات التي تعمل على تحسين الإنتاجية الميدانية:

• مكونات قابلة للتعديل تم تجميعها مسبقًا
• مسح وثائق الحمل الهيكلي
• اتساق الدفعة لأوامر الشراء الكبيرة
• تصميم واجهة السكك الحديدية المتوافقة

تظهر الدراسات التي أجريت على إنتاجية البناء أن تبسيط التركيب يقلل من وقت العمل بنسبة 10-25% في الأنظمة المتكررة (Gould & Joyce, 2014). وفي محافظ الطاقة الشمسية الكبيرة الموجودة على الأسطح، تؤثر هذه الوفورات ماديًا على هوامش المشروع.

10. التحقق من الأحمال الهندسية وتوثيقها

بالنسبة لمطوري الطاقة الشمسية التجارية ومقاولي EPC، يعد التوثيق أمرًا ضروريًا. موثوقةخطاف السقف الشمسييجب على المورد توفير:

• تقارير اختبار الحمل الميكانيكي
• شهادات المواد (SUS304 / SUS316)
• بيانات تحليل العناصر المحدودة (إن وجدت)
• تصنيف مقاومة التآكل
• سجلات تتبع مراقبة الجودة

توضح أبحاث اختبار حمل الرياح (Kopp et al., 2012) أن سلامة المرفقات غالبًا ما تكون العامل المقيد في أداء نظام السطح. لذلك، يجب التحقق من صحة اختيار الخطاف من خلال الأدلة الميكانيكية بدلاً من الافتراضات.

11. تحليل التكلفة والعائد: ما وراء سعر الوحدة

يجب أن تأخذ قرارات الشراء بعين الاعتبار قيمة دورة الحياة بدلاً من تكلفة الوحدة الأولية. بسعر أقلخطاف السقف لسقف البلاطالتي تفتقر إلى القدرة على التعديل أو الشهادة الهيكلية قد تؤدي إلى:

• ارتفاع تكاليف استبدال البلاط
• تمديد مدة التثبيت
• نزاعات التأمين بعد الأحداث الجوية
• انخفاض الموثوقية على المدى الطويل

يشمل نهج التكلفة الإجمالية ما يلي:

• تكلفة المواد
• تكلفة العمالة
• تكلفة تخفيف المخاطر
• التعرض للضمان
• القدرة على التنبؤ بالصيانة

عند تقييمها بشكل كلي، يتم تعديلها هندسيًاخطاف السقف الشمسيغالبًا ما تنتج الأنظمة عائدًا أفضل على الاستثمار عبر المحافظ التجارية الكبيرة.

12. كيفية اختيار الشركة المصنعة المناسبة لخطاف السقف الشمسي للمشاريع واسعة النطاق

في تطوير الطاقة الشمسية على الأسطح التجارية والمبنية على المحفظة، يتم اختيار أالشركة المصنعة لخطاف السقف الشمسيهو قرار هندسي استراتيجي وإدارة المخاطر. تؤثر قدرة الشركة المصنعة على التصميم والتحكم في الإنتاج وشفافية التوثيق بشكل مباشر على كفاءة التثبيت والموثوقية الهيكلية وأداء الأصول على المدى الطويل.

بالإضافة إلى تقييم السعر ووقت التسليم، يجب على فرق المشتريات والهندسة تقييم الأبعاد التالية عند تحديد المصادرخطاف السقف الشمسيأنظمة لمشاريع تركيب الطاقة الشمسية لسقف البلاط.

12.1 القدرة الهندسية والتحقق الهيكلي

يجب أن توفر الشركة المصنعة المؤهلة بيانات التحقق الميكانيكية التي توضح قدرة الحمل في ظل ظروف محاكاة رفع الرياح وضغط الهبوط.

المستندات الرئيسية المطلوبة:

• تقارير اختبار الحمل الثابت
• شهادة قوة الشد المواد
• وثائق تحليل العناصر المحدودة (FEA).
• التحقق من توافق السحابة
• تصنيف مقاومة التآكل بموجب ISO 9223

غالبًا ما تكون أنظمة المرفقات هي الحلقة الأضعف في تركيبات الطاقة الشمسية على الأسطح. تؤكد أبحاث هندسة الرياح أنه يجب تقييم الأنظمة المثبتة على الأسطح على أنها مجموعات هيكلية متكاملة بدلاً من مكونات معزولة (Kopp et al., 2012). المورد الذي لا يستطيع تقديم أدلة اختبار موثقة يعرض مخاطر المشروع التي يمكن تجنبها.

12.2 جودة المواد وإمكانية التتبع

الأكثر عالية الأداءخطافات سقف من الفولاذ المقاوم للصدأيتم تصنيعها من الفولاذ المقاوم للصدأ SUS304 أو SUS316. ومع ذلك، فإن الدرجة المادية وحدها غير كافية؛ التتبع والاتساق لهما نفس القدر من الأهمية.

بالنسبة للمشتريات على نطاق المحفظة، يجب أن تتضمن أنظمة مراقبة الجودة ما يلي:

• شهادة المواد على مستوى الدفعة
• فحص التسامح الأبعاد
• فحص اتساق السطح النهائي
• فحص سلامة اللحام (إن أمكن)

يقلل التآكل من مساحة المقطع العرضي الفعالة والقوة الهيكلية بمرور الوقت. بالنسبة للمناطق الساحلية أو ذات الرطوبة العالية، يوصى عادةً باستخدام SUS316 للحفاظ على متانة التصميم لمدة 25 عامًا.

12.3 إمكانية التعديل وتحسين SKU

الشركات المصنعة التي تقدم تصميمات خطافية قابلة للتعديل تقلل من تعقيد المخزون. بدلاً من تخزين نماذج متعددة ذات ارتفاع ثابت، يمكن تعديلهاخطاف السقف لسقف البلاطيمكن أن تغطي الأنظمة البلاط المسطح والطين والانحناء المعتدل.

تعمل هذه المرونة على تحسين:

• كفاءة المستودعات
• القدرة على التكيف التثبيت
• انخفاض التعديلات الميدانية
• دورات شراء أسرع

من منظور تكلفة دورة الحياة، توفر أنظمة الخطاف القابلة للتكيف في كثير من الأحيان قيمة أعلى على المدى الطويل مقارنة ببدائل الهندسة الثابتة منخفضة التكلفة.

12.4 القدرة الإنتاجية واستقرار العرض

تتطلب محافظ الطاقة الشمسية التجارية الكبيرة جداول تسليم متسقة. يمكن أن يؤدي انقطاع الإمدادات في أجهزة التركيب إلى تأخير أطقم التثبيت والتأثير على الجداول الزمنية للتشغيل.

موثوقةتركيب الطاقة الشمسية لسقف البلاطيجب على المورد إثبات:

• خطوط إنتاج قابلة للتطوير
• شفافية المهلة الزمنية
• القدرة على التصدير اللوجستية
• تكرار الأبعاد متسقة

يعد الاتساق مهمًا بشكل خاص لأن اختلاف الأبعاد في ارتفاع الخطاف أو محاذاة لوحة القاعدة يمكن أن يتسبب في اختلال محاذاة السكة عبر امتدادات السقف الطويلة.

13. نموذج التعاون الهندسي للمنشآت التجارية

بالنسبة للمحافظ التجارية والمباني المتعددة الأسطح، يجب التعاون بين القائم بالتركيب والشركة المصنعة لخطاف السقف الشمسييجب أن يحدث قبل الانتهاء من فاتورة المواد.

يتضمن سير العمل الأمثل عادةً ما يلي:

1. مراجعة وثائق هيكل السقف
2. تحديد نوع البلاط وقياس سمكه
3. حساب حمل الرياح والثلوج حسب الكود المحلي
4. تخطيط تخطيط تباعد الخطاف
5. مواصفات السحابة الهيكلية
6. التحقق من صحة النموذج الأولي (إذا لزم الأمر)

يؤدي دمج هذه الخطوات أثناء مرحلة ما قبل البناء إلى تقليل أوامر التغيير والتعديلات الميدانية. وفقًا لـ ASCE 7 (2022)، يجب أن تراعي أنظمة الأسطح ضغوط رفع الرياح الخاصة بالمنطقة. تضمن المدخلات الهندسية في مرحلة التعلق الامتثال وتحسين المرونة الهيكلية.

14. اعتبارات الأداء على المدى الطويل لتركيب الطاقة الشمسية على سقف القرميد

عند التقييمخطاف السقف الشمسيالأنظمة، الموثوقية على المدى الطويل لا تقل أهمية عن أداء التثبيت الأولي.

14.1 التمدد الحراري والتعب

عادة ما تكون قضبان التثبيت الشمسية مصنوعة من الألومنيوم، في حين أن الخطافات مصنوعة من الفولاذ المقاوم للصدأ. يؤدي التوسع التفاضلي بين المواد إلى حدوث إجهاد دوري عند نقاط الاتصال. على مدار عمر الخدمة الذي يبلغ 25 عامًا، تصبح مقاومة التعب ذات صلة.

14.2 تصنيف بيئة التآكل

يصنف المعيار ISO 9223 مستويات التآكل الجوي. تتطلب البيئات الساحلية (الفئات C4-C5) مواد مقاومة للتآكل بدرجة أعلى. في مثل هذه الحالات، يوصى باستخدام SUS316 لمنع التآكل.

14.3 إمكانية الوصول إلى الصيانة

يجب أن تسمح الخطافات بالوصول إلى الفحص دون إزالة الوحدة بالكامل. يعمل تصميم الصيانة الفعال على تحسين الاستقرار التشغيلي على المدى الطويل.

15. الأسئلة المتداولة حول خطافات السقف الشمسية

15.1 هل يمكن أن يناسب خطاف السقف الشمسي جميع أنواع البلاط؟

لا، تختلف هندسة البلاط بشكل كبير. يمكن أن تغطي التصميمات القابلة للتعديل فئات متعددة من البلاط، لكن البلاط الإسباني المنحني للغاية غالبًا ما يتطلب تكوينات متخصصة.

15.2 كيف يمكنني قياس ارتفاع البلاط قبل اختيار الخطاف؟

قياس سمك البلاط الكلي وارتفاع التداخل. تأكد من أن ارتفاع الخطاف المحدد يوفر خلوصًا كافيًا دون ضغط سطح البلاط.

15.3 ما هي المادة الأفضل لتركيب الطاقة الشمسية على الأسطح الساحلية؟

يوصى باستخدام الفولاذ المقاوم للصدأ SUS316 في البيئات البحرية أو ذات الملوحة العالية بسبب تحسين مقاومة التآكل.

15.4 ما هو عدد خطافات السقف المطلوبة لكل كيلووات؟

تعتمد كمية الخطاف على تصنيف منطقة الرياح وحجم الوحدة وامتداد السكة. يجب أن تتبع الحسابات الهيكلية معايير التحميل ASCE 7.

15.5 هل تتطلب خطافات السقف الشمسية الوميض؟

في بعض أنظمة أسقف القرميد، يوصى بدمج الغشاء الوامض أو المقاوم للماء لتعزيز منع التسرب على المدى الطويل.

15.6 ما الذي يسبب تشقق البلاط أثناء التثبيت؟

تشمل الأسباب الشائعة عدم كفاية الخلوص، والشد الزائد، وتقنية الرفع غير الصحيحة، وتوزيع الحمل غير المتساوي.

15.7 كيف يمكن تقليل وقت التثبيت؟

يؤدي استخدام الخطافات المجمعة مسبقًا القابلة للتعديل وواجهات السكك الحديدية القياسية إلى تحسين كفاءة التثبيت بشكل كبير.

16. الاستنتاج الاستراتيجي: الدقة الهندسية تدفع ربحية المشروع

اختيار الصحيحخطاف السقف الشمسيلنظام تركيب الطاقة الشمسية لسقف البلاطهو قرار هندسي متعدد الأبعاد. يجب تقييم هندسة البلاط وسلوك نقل الأحمال وبيئة التآكل وسير عمل التثبيت معًا.

بالنسبة للمشاريع ذات النطاق التجاري، يحدد نظام الحجز ما يلي:

• الامتثال الهيكلي
• إنتاجية التثبيت
• التعرض للضمان
• تكلفة صيانة دورة الحياة
• الموثوقية على مستوى المحفظة

قابلة للتعديل مصممة بشكل جيدخطاف السقف لسقف البلاطتقلل التطبيقات من عدم اليقين الميداني، وتحسن توزيع الحمل، وتعزز سلامة مقاومة الماء. عندما تكون هذه الأنظمة مدعومة بالتحقق الهيكلي الموثق واتساق الإنتاج، فإنها توفر استقرارًا طويل المدى ومزايا تكلفة قابلة للقياس.

تُترجم الدقة الهندسية على مستوى المرفقات مباشرةً إلى تحسين هوامش المشروع وتقليل المخاطر التشغيلية. بالنسبة للقائمين بالتركيب، ومقاولي EPC، وفرق المشتريات التي تدير محافظ الطاقة الشمسية للأسقف المبلطة، قم باختيار الخيار المناسبالشركة المصنعة لخطاف السقف الشمسيليس مجرد قرار بشأن تحديد المصادر، بل هو استراتيجية هيكلية.

مراجع

• الجمعية الأمريكية للمهندسين المدنيين. (2022).الحد الأدنى لأحمال التصميم والمعايير المرتبطة بها للمباني والهياكل الأخرى (ASCE/SEI 7-22). ASCE.
• مجلس الخشب الأمريكي. (2018).مواصفات التصميم الوطنية للبناء الخشبي (NDS). مجلس الخشب الأمريكي.
• المنظمة الدولية للتوحيد القياسي. (2012).ISO 9223: تآكل المعادن والسبائك – تآكل الأجواء – التصنيف. ايزو.
• مجلس الكود الدولي. (2021).رمز السكن الدولي (IRC). المحكمة الجنائية الدولية.
• كوب، ج. أ.، فاركوهار، س.، وموريسون، م. (2012). أحمال الرياح على الألواح الشمسية على السطح.مجلة هندسة الرياح والديناميكا الهوائية الصناعية، 111، 100-111.
