نظام تركيب صابورة الطاقة الشمسية ذو السقف المسطح غير المخترق: حل مقاوم للماء من الدرجة الهندسية للمشاريع الكهروضوئية التجارية على الأسطح

لماذا تحل أنظمة تركيب صابورة الطاقة الشمسية ذات الأسطح المسطحة محل الهياكل الكهروضوئية المخترقة على الأسطح

في الخلايا الكهروضوئية التجارية على الأسطح، نظام تركيب الصابورة الشمسية ذو السقف المسطحأصبحت واحدة من حلول التثبيت الأسرع نموًا لمقاولي EPC ومركبي الطاقة الشمسية وأصحاب المباني الصناعية. ومع اعتماد المزيد من المصانع والمستودعات والمجمعات اللوجستية ومراكز التسوق على الطاقة الشمسية على الأسطح، تتحول الصناعة بعيدًا عن الهياكل التقليدية التي تخترق الأسطح نحو أنظمة غير الحفر التي تقلل من مخاطر العزل المائي وتحسن كفاءة البناء.

بالنسبة للعديد من شركات EPC، لم تعد مطالبات تسرب السقف مشكلة صغيرة بعد البيع. يمكن أن يؤدي فشل واحد في مقاومة الماء إلى تكاليف صيانة باهظة، ويعطل عمليات المصنع، ويضر بثقة العملاء على المدى الطويل. وهذا هو بالضبط السبب وراءنظام تركيب الصابورة الشمسية ذو السقف المسطحأصبح الآن مفضلاً على نطاق واسع في مشاريع الأسطح التجارية والصناعية. ومن خلال استخدام وزن الصابورة بدلاً من اختراق السقف، يساعد النظام على حماية الأغشية المقاومة للماء مع تقصير الجداول الزمنية للتركيب.

وفي الوقت نفسه، لم تعد أنظمة الأرفف الشمسية الحديثة مجرد "هياكل بسيطة لا تحتاج إلى حفر". تطورت المعايير الهندسية بسرعة خلال السنوات القليلة الماضية. أصبحت الآن مقاومة رفع الرياح، وتحسين حمل السطح، وإزالة الصرف، والحماية من التآكل، والاستقرار الديناميكي الهوائي من عوامل التصميم المركزية، خاصة بالنسبة للمنشآت الكهروضوئية التجارية واسعة النطاق.

يشرح هذا المقال كيفية عمل أنظمة تركيب الطاقة الشمسية على الأسطح غير المخترقة، ولماذا يفضلها مقاولو EPC بشكل متزايد، وما هي التفاصيل الهندسية المهمة فعليًا في مشاريع الأسطح التجارية في العالم الحقيقي.

لماذا تتجه مشاريع الطاقة الشمسية التجارية على الأسطح نحو أنظمة تركيب الصابورة غير المخترقة

قبل عشر سنوات، كانت العديد من أنظمة الطاقة الشمسية الموجودة على الأسطح لا تزال تعتمد بشكل كبير على وصلات التثبيت المخترقة. كان الحفر في الأسطح الخرسانية يعتبر ممارسة عادية. لكن معايير الأسقف التجارية تغيرت، وأصبح أصحاب المباني اليوم أكثر حساسية لمخاطر العزل المائي من ذي قبل.

في العديد من المنشآت الصناعية، يحمي السقف نفسه معدات الإنتاج والمخزون التي تقدر قيمتها بملايين الدولارات. يمكن أن تصبح مشكلة التسرب فوق خط الإنتاج الآلي أو مستودع التخزين البارد أو مصنع الإلكترونيات مشكلة تشغيلية كبيرة بسرعة. في بعض المشاريع، تكون تكلفة الإصلاح نتيجة دخول المياه أعلى في الواقع من تكلفة هيكل التركيب الأصلي.

ولهذا السبب، يُنظر الآن إلى أنظمة تركيب الطاقة الشمسية غير المخترقة كحل بديل أكثر من كونها استراتيجية للتحكم في المخاطر.

ارتفاع الضغط على مقاولي EPC

يتعرض مقاولو EPC اليوم لضغوط من عدة اتجاهات:

• جداول زمنية أقصر للمشروع
• زيادة تكاليف العمالة
• ارتفاع مخاطر المسؤولية عن العزل المائي
• مراجعات هيكلية أكثر صرامة على الأسطح
• تزايد توقعات المالك بشأن الموثوقية على المدى الطويل

غالبًا ما يؤدي اختراق السقف التقليدي إلى إنشاء إجراءات موافقة إضافية. قد تؤدي عمليات التفتيش المقاومة للماء وإصلاحات الأغشية والتعزيز الهيكلي إلى زيادة تعقيد المشروع. يساعد نظام تركيب الطاقة الشمسية الصابورة غير المخترق على تبسيط سير العمل.

بالنسبة للقائمين بالتركيب الذين يديرون مشاريع متعددة على الأسطح بحجم ميجاوات في وقت واحد، فإن تقليل خطوات التثبيت يمكن أن يؤدي بشكل مباشر إلى تحسين سرعة دوران المشروع وكفاءة العمالة.

التحول نحو مشاريع تحديث المباني الحالية

سبب آخر لنمو هياكل الصابورة بسرعة هو التوسع في مشاريع الطاقة الشمسية التحديثية على الأسطح.

لم يتم تصميم العديد من المباني التجارية في الأصل للأنظمة الكهروضوئية. يبلغ عمر بعض الأسطح بالفعل 8-15 عامًا، مع طبقات مقاومة للماء قديمة أو وثائق هيكلية غير مؤكدة. في هذه الحالات، غالبًا ما يكون أصحاب المباني غير راغبين في السماح بحفر إضافي في غشاء السقف.

يقلل أسلوب تركيب السقف الشمسي بدون حفر من المخاوف أثناء عملية الموافقة ويمنح مقاولي EPC حلاً أكثر عملية للمباني القديمة.

لم يعد العزل المائي "مشكلة بسيطة"

في الماضي، كانت المناقشات المتعلقة بالعزل المائي تُعامل في بعض الأحيان على أنها ثانوية مقارنة بأداء توليد الطاقة. لقد تغيرت تلك العقلية كثيرًا.

اليوم، يقوم العديد من العملاء التجاريين بتقييم مقترحات الطاقة الشمسية على الأسطح باستخدام ثلاث أولويات:

1. سلامة السقف
2. موثوقية النظام
3. المخاطر التشغيلية طويلة المدى

لا يزال إنتاج الأجيال مهمًا بالطبع. لكن منع تسرب السقف أصبح على نفس القدر من الأهمية، خاصة بالنسبة للمستودعات اللوجستية، ومصانع الأدوية، ومرافق تجهيز الأغذية، ومراكز البيانات.

يعد هذا أحد أقوى الدوافع وراء اعتماد أنظمة الأرفف الشمسية الصابورة على مستوى العالم.

ما هو نظام تركيب الصابورة الشمسية ذو السقف المسطح؟

نظام تركيب صابورة الطاقة الشمسية على السطح المسطح عبارة عن هيكل دعم كهروضوئي غير مخترق يعمل على تأمين الألواح الشمسية باستخدام كتل الصابورة الموزونة بدلاً من مثبتات السقف الميكانيكية.

بدلاً من الحفر في سطح السقف، يعتمد النظام على وزن الصابورة المحسوب والتصميم الديناميكي الهوائي والثبات القائم على الاحتكاك لمقاومة رفع الرياح والحفاظ على السلامة الهيكلية.

تُستخدم هذه الأنظمة بشكل شائع على الأسطح المسطحة التجارية والصناعية حيث يعد الحفاظ على الأداء المقاوم للماء أمرًا بالغ الأهمية.

مبدأ العمل الهيكلي الأساسي

مبدأ التشغيل واضح ومباشر نسبيًا، على الرغم من أن الحسابات الهندسية التي تكمن وراءه يمكن أن تصبح معقدة للغاية.

يقوم هيكل التثبيت بتوزيع الأحمال عبر سطح السقف من خلال صواني الصابورة وأرجل الدعم والوسادات الواقية. يتم التصدي لقوى رفع الرياح من خلال مزيج من:

• وزن الصابورة
• منحرفات الرياح الهوائية
• زوايا الميل الأمثل
• الاحتكاك بين الوسادات الواقية وغشاء السقف

على عكس أنظمة الاختراق، لا توجد مسامير تثبيت تخترق الطبقة المقاومة للماء.

وهذا مهم بشكل خاص للأسطح الغشائية TPO وPVC وEPDM حيث تكون سلامة مقاومة الماء حساسة للغاية لنقاط الاختراق.

المكونات الرئيسية لنظام تركيب الطاقة الشمسية الصابورة

على الرغم من أن التصميمات تختلف بين الشركات المصنعة، إلا أن معظم أنظمة صابورة الأسطح التجارية تتضمن العديد من المكونات الهيكلية المشتركة.

AL6005-T5 قضبان الألومنيوم

تدعم قضبان الألمنيوم عالية القوة الوحدات الشمسية وتنقل الأحمال في جميع أنحاء الهيكل.

يتم استخدام سبائك الألومنيوم AL6005-T5 على نطاق واسع لأنها توفر:

• مقاومة جيدة للتآكل
• قوة هيكلية عالية
• التعامل مع خفيفة الوزن
• عمر خدمة طويل في الهواء الطلق

بالمقارنة مع أنظمة الفولاذ الأثقل، فإن هياكل الألمنيوم أسهل في النقل والتركيب على أسطح المنازل.

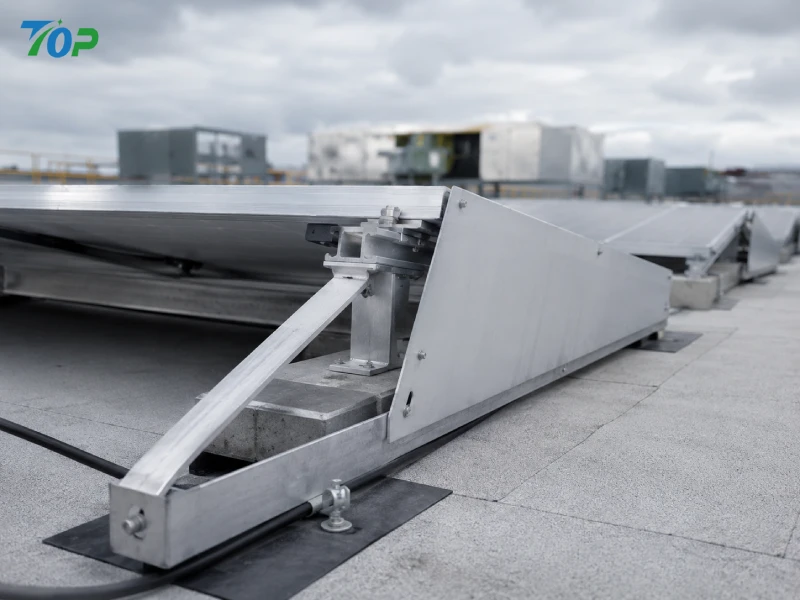

أرجل الدعم الأمامية والخلفية

تحدد أرجل الدعم زاوية إمالة الوحدة والهندسة الهيكلية. اعتمادًا على المشروع، قد تستخدم الأنظمة:

• تصميم مائل مواجه للجنوب
• تكوين الميل المنخفض بين الشرق والغرب
• ترتيب هوائي منخفض المستوى

غالبًا ما يدمج هيكل الدعم الخلفي عاكسات الرياح لتحسين مقاومة الرفع.

صواني الصابورة

تحتوي صواني الصابورة على كتل خرسانية أو مواد مرجحة أخرى تعمل على تثبيت النظام ضد أحمال الرياح.

تعتمد متطلبات الصابورة على متغيرات هندسية متعددة:

• ارتفاع السقف
• سرعة الرياح المحلية
• فئة التعرض للبناء
• زاوية إمالة الوحدة
• مناطق حافة السقف
• الأداء الديناميكي الهوائي للنظام

في المناطق الساحلية شديدة الرياح، تصبح حسابات الصابورة أكثر تعقيدًا بشكل ملحوظ.

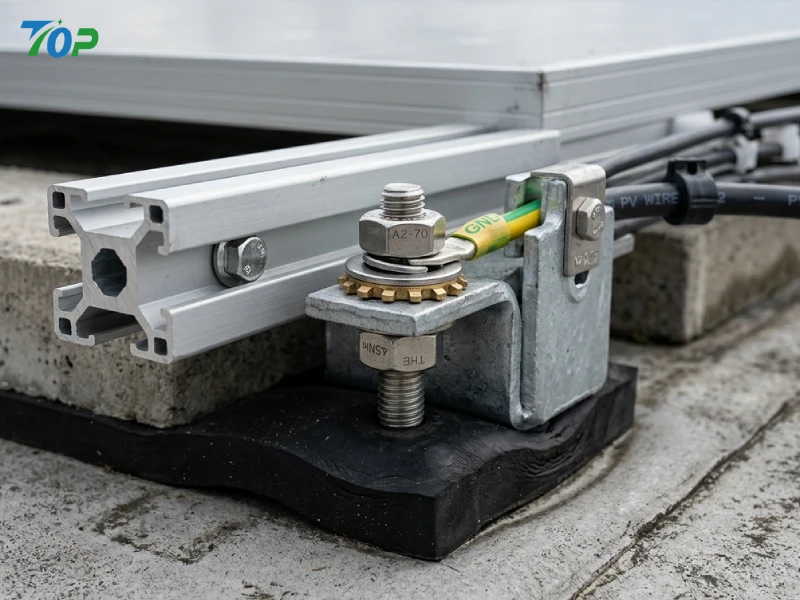

SUS304 السحابات الفولاذ المقاوم للصدأ

غالبًا ما يتم التغاضي عن أدوات التثبيت في مشاريع الأسطح ذات الجودة المنخفضة، ولكنها تؤثر بشكل مباشر على الموثوقية على المدى الطويل.

توفر أجهزة الفولاذ المقاوم للصدأ SUS304 ما يلي:

• أداء قوي ضد التآكل
• عمر خدمة طويل
• تقليل مخاطر الصيانة
• متانة مستقرة في الهواء الطلق

يصبح هذا مهمًا بشكل خاص في البيئات الصناعية الساحلية أو الرطبة.

وسادات مطاطية EPDM

يتم تثبيت وسادات مطاطية واقية بين هيكل التركيب وغشاء السقف.

وظائفهم تشمل:

• زيادة الاحتكاك
• حماية الطبقات المقاومة للماء
• تقليل تركيز الضغط المباشر
• تحسين التوافق على السطح

بدون حماية مناسبة للأغشية، حتى الأنظمة غير المخترقة قد تؤدي إلى إتلاف مواد التسقيف بمرور الوقت.

كيف تحمي أنظمة تركيب الطاقة الشمسية غير المخترقة العزل المائي للأسقف

واحدة من أكبر مزايا نظام تركيب صابورة الطاقة الشمسية على السقف المسطح هي الحماية ضد الماء.

بالنسبة لأصحاب المباني التجارية، غالبًا ما يكون هذا الأمر أكثر أهمية مما يتوقعه العديد من القائمين على التركيب في البداية.

قد يبدو تسرب السطح صغيرًا أثناء التركيب، ولكن مع مرور عدة مواسم ممطرة يمكن أن تتوسع المشكلة بسرعة، خاصة في المنشآت الصناعية الكبيرة.

الخطر الخفي لاختراق السقف

كل اختراق للسقف يخلق نقطة فشل محتملة على المدى الطويل.

حتى عندما يتم تطبيق المواد المانعة للتسرب المقاومة للماء بشكل صحيح أثناء التثبيت، فإن المواد تتقادم بشكل طبيعي بسبب:

• التعرض للأشعة فوق البنفسجية
• دورات التمدد الحراري
• تآكل مياه الأمطار
• الاهتزاز الميكانيكي
• تقلبات درجات الحرارة

بعد سنوات من التعرض على السطح، قد يسمح تدهور المادة المانعة للتسرب بتسرب الرطوبة حول نقاط التثبيت.

هذه المشكلة شائعة بشكل خاص في المناطق التي بها:

• الأشعة فوق البنفسجية القوية
• هطول أمطار غزيرة
• الأعاصير المتكررة
• تباين كبير في درجات الحرارة الموسمية

لماذا أصبح أصحاب المباني التجارية أكثر حذراً اليوم؟

أصبح أصحاب المباني أكثر خبرة في استخدام الطاقة الشمسية على الأسطح خلال العقد الماضي. يدرك الكثيرون بالفعل مخاطر الصيانة طويلة المدى المرتبطة باختراق السقف.

في الواقع، يطلب بعض أصحاب الملكية الصناعية الآن صراحةً أنظمة تركيب غير مخترقة أثناء تقديم عطاءات EPC.

أصبح هذا الاتجاه شائعًا بشكل متزايد في:

• الحدائق اللوجستية
• مرافق التخزين البارد
• مصانع تصنيع الالكترونيات
• مباني إنتاج المواد الغذائية
• مصانع الأدوية

لا يمكن لهذه الصناعات أن تتحمل بسهولة المخاطر التشغيلية المرتبطة بالتسرب.

حماية سلامة ضمان السقف

هناك اعتبار مهم آخر وهو حماية ضمان السقف.

قد تقوم بعض الشركات المصنعة للأسقف بإلغاء ضمانات مقاومة الماء جزئيًا بعد اختراق السقف بشكل غير متحكم فيه. وهذا يخلق مخاوف قانونية ومالية إضافية لكل من أصحاب المباني ومقاولي EPC.

يساعد نظام تركيب الطاقة الشمسية الصابورة على تقليل هذه المشكلة لأن الغشاء المقاوم للماء يظل سليمًا إلى حد كبير.

وهذا يبسط التواصل بين:

• موردي الأسقف
• أصحاب المباني
• مثبتو الطاقة الكهروضوئية
• شركات التأمين

انخفاض ضغط الصيانة بعد البيع

بالنسبة لمقاولي EPC، يمكن أن تصبح مطالبات العزل المائي مستهلكة للوقت للغاية.

في بعض الأحيان لا يكون مصدر التسرب الفعلي مرتبطًا بالنظام الكهروضوئي، ولكن بمجرد وجود معدات الطاقة الشمسية على السطح، غالبًا ما يشارك القائم بالتركيب في استكشاف الأخطاء وإصلاحها على أي حال.

يؤدي تقليل نقاط الاختراق إلى تقليل احتمالية حدوث نزاعات مستقبلية ويساعد على حماية العلاقات طويلة الأمد مع العملاء.

وهذا هو أحد الأسباب وراء قيام العديد من شركات EPC ذات الخبرة الآن بتوحيد أنظمة تركيب الطاقة الشمسية على الأسطح غير المخترقة عبر المشاريع التجارية عندما تسمح ظروف السقف بذلك.

المزايا الهندسية لأنظمة تركيب الطاقة الشمسية الصابورة

لا تقتصر شعبية أنظمة الصابورة على العزل المائي فقط. الكفاءة الهندسية هي سبب رئيسي آخر.

تتعرض مشاريع الأسطح التجارية الحديثة لضغوط مستمرة لتقليل وقت التثبيت مع الحفاظ على الموثوقية الهيكلية. يساعد نظام الصابورة المصمم بشكل صحيح على تحقيق كلا الهدفين.

سير عمل التثبيت بشكل أسرع

بالمقارنة مع التركيبات التقليدية القائمة على المرساة، تتطلب هياكل الصابورة بشكل عام خطوات بناء أقل.

ليست هناك حاجة عادة إلى:

• حفر السقف
• معالجة المرساة الكيميائية
• إعادة الختم للماء
• فحص الاختراق المعقد

هذا يقلل بشكل كبير من وقت التثبيت على السطح.

تستخدم العديد من الأنظمة أيضًا مكونات هيكلية مجمعة مسبقًا، مما يسمح للقائمين على التركيب بإكمال تثبيت الوحدة بسرعة أكبر.

على الأسطح التجارية الكبيرة، أصبح توفير الوقت ملحوظًا للغاية.

انخفاض متطلبات العمالة

يؤثر نقص العمالة على أسواق تركيب الطاقة الشمسية في العديد من البلدان.

نظرًا لأن أنظمة الصابورة تعمل على تبسيط إجراءات التركيب، فإن مقاولي EPC غالبًا ما يمكنهم تقليل ما يلي:

• الاعتماد على العمالة الماهرة
• متخصصون في عزل الأسطح
• تعقيد التدريب على التثبيت
• أعمال إعداد السقف

يساعد هذا في تحسين قابلية التوسع في التثبيت لخطوط أنابيب المشاريع الكبيرة.

تحسين القدرة على التكيف مع المباني القائمة

ليست كل أسطح المنازل مثالية لأنظمة الاختراق.

بعض المباني القائمة لديها:

• وثائق هيكلية محدودة
• الشيخوخة طبقات مقاومة للماء
• أذونات الحفر المقيدة
• تخطيطات معقدة على السطح

يوفر نظام تركيب صابورة الطاقة الشمسية ذو السقف المسطح غير المخترق مرونة أكبر في هذه المواقف.

تعتبر هذه القدرة على التكيف ذات قيمة خاصة بالنسبة لمشاريع الأسطح التجارية التحديثية.

انخفاض تكاليف الصيانة على المدى الطويل

تعتبر التكاليف التشغيلية طويلة المدى أكثر أهمية مما يدركه العديد من مطوري المشاريع في البداية.

يمكن أن تصبح بنية التركيب منخفضة التكلفة التي تؤدي لاحقًا إلى مشكلات تتعلق بالعزل المائي باهظة الثمن بسرعة على مدار دورة حياة المشروع التي تبلغ 20 عامًا.

تساعد أنظمة الصابورة على تقليل:

• تكاليف إصلاح التسرب
• صيانة غشاء مقاوم للماء
• الاستبدال المتعلق بالتآكل
• مضاعفات الوصول إلى السقف

وبمرور الوقت، يمكن أن يؤدي ذلك إلى تحسين إجمالي عائد الاستثمار للمشروع بشكل كبير.

اعتبارات التصميم الهندسي الحاسمة لأنظمة الطاقة الكهروضوئية ذات الأسطح المسطحة

قد يبدو نظام تركيب صابورة الطاقة الشمسية على السقف المسطح بسيطًا من الناحية الميكانيكية من الخارج، ولكن الهندسة وراء التركيب التجاري الموثوق على السطح تتطلب جهدًا كبيرًا في الواقع.

في العديد من المشاريع الكهروضوئية الفاشلة على الأسطح، لم تكن المشكلة في وحدة الطاقة الشمسية نفسها. عادة ما تأتي المشكلة من سوء تقدير قوة الرياح، أو ضعف تحليل أحمال السطح، أو انسداد الصرف، أو التعب الهيكلي طويل المدى الذي تم تجاهله أثناء تصميم المرحلة المبكرة.

ولهذا السبب يولي مقاولو EPC ذوو الخبرة اهتمامًا وثيقًا بالحسابات الهندسية حتى قبل بدء التثبيت.

تقييم سعة الحمولة الهيكلية للسقف

قبل اختيار أي نظام أرفف شمسية صابورة، يجب تقييم القدرة الهيكلية للسطح بعناية.

على عكس أنظمة الاختراق التي تنقل الأحمال مباشرة إلى نقاط التثبيت الهيكلية، تقوم أنظمة الصابورة بتوزيع الوزن عبر سطح السقف. يؤدي هذا إلى إنشاء خصائص تحميل مختلفة تتطلب تحليلاً مفصلاً.

تشمل اعتبارات التحميل النموذجية على السطح ما يلي:

• الحمل الميت من هيكل التركيب
• وزن الوحدة الشمسية
• وزن كتلة الصابورة الخرسانية
• حمل الصيانة المؤقتة
• الحمل الديناميكي الناجم عن الرياح
• تأثير تراكم مياه الأمطار

في المشاريع التحديثية، تكون الوثائق الهيكلية في بعض الأحيان غير مكتملة أو قديمة. ربما تكون المباني الصناعية القديمة قد خضعت لتجديدات أدت إلى تغيير ظروف التحميل الأصلية.

ولهذا السبب، غالبًا ما تقوم فرق EPC بما يلي:

• التفتيش الهيكلي في الموقع
• أخذ العينات الأساسية
• التحقق من سمك الصلب
• اختبار قوة الخرسانة
• تقييم انحراف السقف

أحد الأخطاء الشائعة في المشاريع منخفضة الميزانية هو التعامل مع حسابات أحمال الأسطح كتقدير تقريبي بدلاً من اعتبارها مهمة هندسية حقيقية. يمكن أن يصبح هذا خطيرًا في المنشآت واسعة النطاق حيث يتم توزيع مئات الأطنان من الصابورة عبر السطح.

تحليل حمل الرياح والرفع

يعد رفع الرياح أحد التحديات الهندسية الأكثر أهمية لأنظمة الطاقة الشمسية غير المخترقة على الأسطح.

تتصرف المجموعة الشمسية بشكل أساسي مثل سطح ديناميكي هوائي كبير معرض للضغط الخارجي. عندما تتحرك الرياح عبر وحدات الأسطح، يمكن أن تصبح قوى الرفع عالية بشكل مدهش، خاصة بالقرب من حواف وزوايا السقف.

وهذا هو السبب في أن تصميم نظام تركيب صابورة الطاقة الشمسية ذو السقف المسطح الحديث يركز بشكل كبير على تحسين الديناميكية الهوائية.

يأخذ التحليل الاحترافي لحمل الرياح بشكل عام في الاعتبار ما يلي:

• بيانات سرعة الرياح الإقليمية
• ارتفاع المبنى
• فئة التعرض للتضاريس
• مناطق حافة السقف
• ارتفاع جدار الحاجز
• زاوية إمالة الوحدة
• تباعد المصفوفة

في المناطق شديدة الرياح، قد تزيد متطلبات الصابورة بشكل كبير إذا كان الأداء الديناميكي الهوائي ضعيفًا.

على سبيل المثال، يمكن أن يتطلب هيكل الميل بمقدار 15 درجة الذي تم تحسينه بشكل سيئ ثقلًا أكبر بشكل ملحوظ من التصميم الديناميكي الهوائي المنخفض المزود بانحرافات الرياح المدمجة.

وهذا يؤثر بشكل مباشر على:

• ضغط حمل السقف
• تكلفة النقل
• عمالة التثبيت
• اقتصاديات المشروع

تحاول الأنظمة الهندسية الحديثة تقليل الطلب على الصابورة من خلال إدارة تدفق الهواء بدلاً من مجرد إضافة المزيد من الوزن.

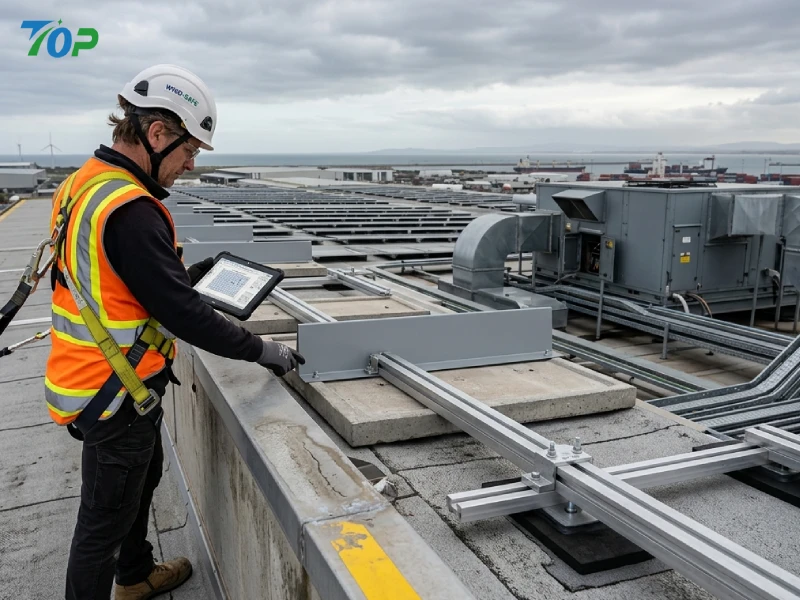

لماذا تتطلب مناطق حافة السقف اهتمامًا إضافيًا؟

لا تواجه جميع مناطق الأسطح نفس ضغط الرياح.

تتعرض زوايا السقف والمناطق المحيطة لقوى رفع أقوى بسبب تسارع تدفق الهواء حول حواف المبنى. غالبًا ما تتطلب هذه المجالات ما يلي:

• صابورة إضافية
• زوايا الميل السفلية
• انحرافات معززة
• تقليل تباعد الصفوف

يعد تجاهل تعزيز منطقة الحافة أحد أخطاء التصميم الأكثر شيوعًا التي تظهر في المشاريع الكهروضوئية على الأسطح عديمة الخبرة.

في المناطق الساحلية المعرضة للأعاصير، يمكن أن يؤدي فشل منطقة الحافة إلى حدوث أضرار هيكلية متتالية عبر المصفوفة.

استراتيجية تحسين الصابورة

يفترض الكثير من الناس أن أنظمة الصابورة تقوم ببساطة "بإضافة كتل خرسانية حتى يصبح الهيكل مستقرًا". في الواقع، يعد تحسين الصابورة الاحترافي أكثر تعقيدًا بكثير.

الصابورة الزائدة تخلق العديد من المشاكل:

• حمولة سقف أعلى
• زيادة التكلفة اللوجستية
• وقت التثبيت أطول
• التعامل مع السطح أكثر صعوبة
• ارتفاع تكلفة التعزيز الهيكلي

يهدف نظام تركيب الطاقة الشمسية الصابورة المصمم جيدًا إلى تحقيق الاستقرار مع الحد الأدنى الضروري من وزن الصابورة.

وعادة ما يتم تحقيق ذلك من خلال:

• انحرافات خلفية هوائية
• زوايا ميل الوحدة السفلية
• تحسين التحكم في تدفق الهواء
• تباعد الصفوف الأمثل
• هندسة هيكلية أفضل

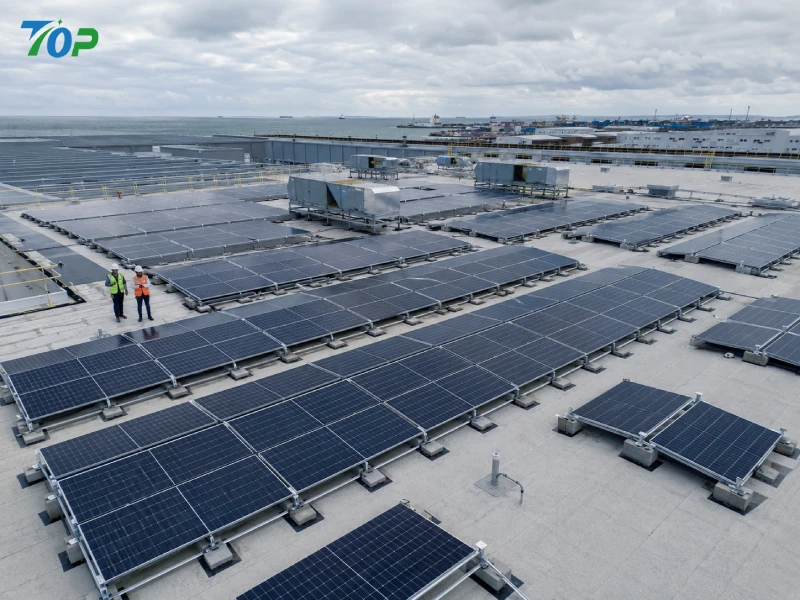

في السنوات الأخيرة، أصبحت أنظمة الإمالة المنخفضة بين الشرق والغرب ذات شعبية متزايدة لأنها غالبًا ما تقلل من متطلبات الصابورة مع تحسين استخدام مساحة السطح.

تخطيط الصرف الصحي وتدفق المياه

في بعض الأحيان يتم التقليل من أهمية تخطيط الصرف أثناء تصميم الطاقة الشمسية على الأسطح.

يمكن أن يؤدي وضع هيكل التركيب بشكل سيء إلى إعاقة تدفق المياه وإنشاء مناطق برك على الأسطح المسطحة.

مع مرور الوقت، قد تتسارع المياه الراكدة:

• شيخوخة الغشاء
• تسرب السقف
• تآكل
• التدهور الهيكلي

وبالتالي، تحافظ المخططات الكهروضوئية الاحترافية على الأسطح على مسارات تصريف مناسبة بين صفوف التركيب.

تشمل اعتبارات الصرف الهامة ما يلي:

• اتجاه منحدر السقف
• موقع التصريف
• مسارات الفائض
• طرق الوصول للصيانة
• خطر تراكم الحطام

وفي مناطق هطول الأمطار الغزيرة، يصبح تباعد الصرف أكثر أهمية.

لقد تعلم بعض مقاولي EPC هذا الأمر بالطريقة الصعبة بعد اكتشاف أنظمة الصرف المسدودة بعد أشهر من اكتمال المشروع.

التمدد الحراري والاستقرار الهيكلي على المدى الطويل

تواجه أنظمة الطاقة الشمسية التجارية الموجودة على الأسطح دورة حرارية مستمرة طوال فترة خدمتها.

تتوسع الهياكل المعدنية أثناء التعرض للحرارة أثناء النهار وتتقلص أثناء الظروف الليلية الباردة. على مدى 20-25 عامًا، يمكن لهذه الحركة المتكررة أن تسبب إجهادًا مرهقًا عند نقاط الاتصال.

يوفر الألومنيوم AL6005-T5 استقرارًا هيكليًا جيدًا، لكن إدارة التوسعة المناسبة لا تزال ضرورية.

تتضمن التصاميم الاحترافية عادةً ما يلي:

• فجوات التوسع
• اتصالات السكك الحديدية المنزلقة
• عزم الدوران المتحكم فيه
• هياكل مشتركة مرنة

إذا تم تجاهل الحركة الحرارية، فقد تشمل المشاكل طويلة المدى ما يلي:

• تخفيف السحابة
• تشوه السكك الحديدية
• تكسير الإجهاد
• وحدة المشبك النزوح

عادةً ما تتطور هذه المشكلات تدريجيًا وليس على الفور، ولهذا السبب تعتبر الخبرة الهندسية مهمة جدًا في تصميم الهياكل الكهروضوئية على الأسطح.

السلامة من الحرائق وإدارة الكابلات

مع استمرار زيادة القدرة الكهروضوئية التجارية على الأسطح، أصبحت معايير السلامة من الحرائق أكثر صرامة في العديد من البلدان.

يجب أن تأخذ أنظمة الأرفف الشمسية الصابورة الحديثة في الاعتبار ما يلي:

• ممرات الوصول إلى النار
• سلامة توجيه الكابل
• استمرارية التأريض
• الوصول إلى الصيانة الطارئة

تظل إدارة الكابلات السيئة شائعة بشكل مدهش في التركيبات منخفضة الجودة على الأسطح.

قد يؤدي توجيه الكابلات السائبة في النهاية إلى ما يلي:

• أضرار الأشعة فوق البنفسجية
• ارتداء العزل
• التعرض للماء
• فشل الموصل

يقوم القائمون على تركيب EPC بشكل عام بدمج حوامل الكابلات والمشابك المقاومة للأشعة فوق البنفسجية ومسارات التوجيه المرتفعة في نظام التثبيت نفسه.

تحديات الرياح العاتية والساحلية على الأسطح: كيف تعمل أنظمة الصابورة ذات المستوى الهندسي على تقليل المخاطر

ليست كل البيئات الشمسية الموجودة على الأسطح متطلبة بشكل متساوٍ.

تفرض المناطق الساحلية والأسواق المعرضة للأعاصير ضغطًا أكبر بكثير على الأنظمة الكهروضوئية الموجودة على الأسطح مقارنة بالمناطق الداخلية منخفضة الرياح. في هذه المشاريع، تصبح الجودة الهندسية لهيكل التركيب ذات أهمية خاصة.

هذا هو المكان الذي تصبح فيه الاختلافات الرئيسية بين موردي التركيب منخفض التكلفة والشركات المصنعة التي تركز على الهندسة واضحة للغاية.

لماذا تعتبر مقاومة الرياح مهمة جدًا في الطاقة الشمسية على الأسطح

تقوم أنظمة الطاقة الشمسية المثبتة على الأرض بنقل الأحمال مباشرة إلى الأساسات العميقة. تعمل أنظمة السطح بشكل مختلف.

على السطح المسطح، تتعرض المجموعة الشمسية بالكامل لتدفق الهواء الخارجي مع الاعتماد بشكل أساسي على وزن الصابورة والتحكم الديناميكي الهوائي لتحقيق الاستقرار.

في ظل ظروف الرياح القوية، يمكن أن يزيد ضغط الرفع بسرعة.

تخلق أحداث الأعاصير تحديات إضافية لأن اتجاه الرياح يتغير ديناميكيًا. وهذا يعني أن المصفوفات الموجودة على السطح قد تواجه ما يلي:

• ارتفاع الضغط السلبي
• التحميل الجانبي المضطرب
• التعب الاهتزاز
• توزيع الضغط غير المتكافئ

إذا كان التصميم الهيكلي يفتقر إلى تحسين الديناميكية الهوائية، تصبح متطلبات الصابورة مرتفعة للغاية.

تصميم منحرف الرياح الهوائية

غالبًا ما تستخدم أنظمة تركيب الطاقة الشمسية الحديثة غير المخترقة على الأسطح انحرافات الرياح الخلفية لتحسين سلوك تدفق الهواء.

الغرض من هذه المنحرفات ليس مجرد تجميل. وتتمثل مهمتها في تقليل تدفق الهواء المضطرب أسفل الوحدات.

وبدون التحكم المناسب في تدفق الهواء، يمكن للرياح أن تولد تأثيرات شفط قوية تحت الألواح الشمسية، مما يزيد من قوى الرفع بشكل كبير.

تساعد المنحرفات المصممة جيدًا على:

• تقليل الاضطراب الخلفي
• انخفاض ضغط الرفع
• تقليل الطلب على الصابورة
• تحسين الاستقرار الهيكلي

في بعض الدراسات الهندسية، أدى تحسين الديناميكا الهوائية إلى تقليل متطلبات الصابورة بنسبة تزيد عن 20%، على الرغم من أن النتائج الفعلية تختلف حسب حالة المشروع.

اتجاهات تصميم زاوية الميل المنخفضة

استخدمت العديد من الأنظمة الكهروضوئية القديمة الموجودة على الأسطح زوايا ميل شديدة الانحدار نسبيًا لزيادة توليد الطاقة إلى الحد الأقصى.

اليوم، تتغير أولويات تصميم الأسطح التجارية.

بالنسبة للعديد من الأسطح الصناعية، يفضل مقاولو EPC الآن:

• زوايا الميل السفلية
• كثافة الوحدة النمطية أعلى
• تقليل التعرض للرياح
• انخفاض وزن الصابورة

هذا الاتجاه واضح بشكل خاص في مخططات الطاقة الشمسية على الأسطح بين الشرق والغرب.

في حين أن أنظمة الإمالة المنخفضة قد تقلل بشكل طفيف من كفاءة توليد الذروة لكل وحدة، فإنها غالبًا ما تعمل على تحسين إجمالي إنتاج الطاقة على السطح من خلال السماح بكثافة تركيب أعلى.

في المشاريع التجارية، عادةً ما يكون إجمالي عائد الاستثمار على السطح أكثر أهمية من الكفاءة النظرية على مستوى الوحدة.

مقاومة التآكل في البيئات الساحلية

تخلق المشاريع الساحلية تحديًا كبيرًا آخر: التآكل.

يعمل الهواء المحمل بالملح على تسريع تدهور المواد، خاصة في المثبتات المعدنية والمكونات الفولاذية سيئة الحماية.

وهذا هو السبب وراء استخدام الأنظمة الكهروضوئية عالية الجودة على الأسطح بشكل شائع:

• قضبان الألمنيوم AL6005-T5
• أجهزة من الفولاذ المقاوم للصدأ SUS304
• المعالجة السطحية بأكسيد
• الطلاءات المقاومة للتآكل

قد تبدو المثبتات منخفضة الجودة مقبولة في البداية أثناء التثبيت ولكنها تتدهور بشكل أسرع بكثير في ظل الظروف المالحة الرطبة.

بمجرد حدوث التآكل حول نقاط الاتصال، تنخفض الموثوقية الهيكلية على المدى الطويل بسرعة.

التدابير الهندسية الحقيقية المستخدمة في مشاريع الأسطح عالية الرياح

عادةً ما يطبق مقاولو EPC ذوو الخبرة استراتيجيات هندسية متعددة في وقت واحد بدلاً من الاعتماد على وزن الصابورة وحده.

تشمل أساليب التعزيز النموذجية ما يلي:

• تعزيز محيط الصابورة
• منحرفات الرياح إضافية
• انخفاض زاوية إمالة الوحدة
• تباعد الصفوف الأمثل
• تعزيز اتصالات السكك الحديدية
• تحسين التدعيم الهيكلي

في بعض المشاريع الساحلية، يقوم المهندسون أيضًا بتقسيم صفائف الأسطح إلى مناطق ديناميكية هوائية منفصلة لإدارة توزيع الضغط بشكل أفضل.

أصبح هذا النوع من التحسين الهندسي الخاص بالمشروع ذا أهمية متزايدة مع استمرار التوسع في الأنظمة الكهروضوئية التجارية على الأسطح.

تخطيط الصابورة المواجه للشرق والغرب والجنوب: ما هو التصميم الأفضل؟

إن اختيار تخطيط الصفيف الصحيح له تأثير كبير على أداء السطح، والطلب على الصابورة، وكثافة التثبيت، واقتصاديات المشروع.

بالنسبة للأسطح التجارية، النهجان الأكثر شيوعًا هما:

• أنظمة الميل المواجهة للجنوب
• أنظمة الميل المنخفض بين الشرق والغرب

ولا يعتبر أي من النهجين متفوقًا عالميًا. يعتمد الحل الأفضل على أولويات المشروع وظروف السطح.

مزايا التخطيط المواجه للجنوب

كانت المصفوفات المواجهة للجنوب تهيمن تقليديًا على المشاريع الكهروضوئية التجارية على الأسطح لأنها تزيد من التعرض لأشعة الشمس خلال ساعات ذروة ضوء الشمس.

المزايا تشمل:

• أعلى إنتاجية توليد الذروة
• أداء قوي للإنتاج الشتوي
• معايير التصميم الهندسي المألوفة
• تخطيط كهربائي بسيط

ومع ذلك، تتطلب الأنظمة المواجهة للجنوب عمومًا ما يلي:

• تباعد أكبر بين الصفوف
• زوايا ميل أعلى
• المزيد من وزن الصابورة
• التعرض للرياح بشكل أكبر

تصبح هذه القيود أكثر وضوحًا على الأسطح التجارية ذات المساحة المحدودة.

مزايا تخطيط الصابورة بين الشرق والغرب

أصبحت أنظمة الشرق والغرب ذات شعبية متزايدة بالنسبة للأسطح التجارية والصناعية الكبيرة.

يقوم هذا التخطيط بوضع الوحدات بشكل متتالي بزوايا ميل منخفضة نسبيًا.

يقدم التصميم العديد من المزايا المهمة:

• ارتفاع استخدام السطح
• تقليل التظليل بين الصفوف
• انخفاض متطلبات الصابورة
• تحسين السلوك الديناميكي الهوائي
• إنتاج طاقة يومي أكثر توازناً

نظرًا لأنه يمكن تقليل تباعد الصفوف بشكل كبير، فإن إجمالي سعة السطح المثبتة غالبًا ما تزداد.

بالنسبة للمراكز اللوجستية وأسطح المصانع، يمكن أن يؤدي ذلك إلى تحسين اقتصاديات المشروع بشكل كبير.

اعتبارات عائد الاستثمار التجاري على السطح

في مشاريع الطاقة الشمسية الأرضية على نطاق المرافق، غالبًا ما يكون تعظيم إنتاج الوحدة الفردية هو الهدف الأساسي.

تعمل الأسطح التجارية بشكل مختلف.

معظم مشاريع C&I على السطح محدودة بمساحة السطح المتوفرة بدلاً من توفر الوحدة النمطية.

ولهذا السبب، يقوم مقاولو EPC بتقييم ما يلي بشكل متزايد:

• إجمالي توليد السطح
• كثافة التثبيت
• كفاءة الحمل الهيكلي
• مطابقة الاستهلاك الذاتي
• فترة استرداد المشروع

غالبًا ما يكون أداء أنظمة الشرق والغرب جيدًا في هذه الفئات، خاصة فيما يتعلق بملفات استهلاك الكهرباء الصناعية أثناء النهار.

ما هو التخطيط الأكثر شيوعًا اليوم؟

تُظهر اتجاهات السوق الحالية اعتماداً متزايداً لأنظمة تركيب الطاقة الشمسية الصابورة بين الشرق والغرب لأسطح المنازل التجارية الكبيرة.

وهذا صحيح بشكل خاص في:

• أسطح المستودعات
• مراكز التوزيع
• مصانع تصنيع كبيرة
• مرافق لوجستية مسطحة

ومع ذلك، لا تزال الأنظمة المواجهة للجنوب شائعة في الأماكن التالية:

• مساحة السقف كافية
• يتم إعطاء الأولوية لذروة الإنتاج القصوى
• تساقط الثلوج مهم
• تسعير الكهرباء المحلي يفضل توليد منتصف النهار

في نهاية المطاف، يجب أن يقوم التصميم الاحترافي للطاقة الكهروضوئية على السطح بتقييم كلا التخطيطين خلال المرحلة الهندسية بدلاً من تطبيق حل قياسي على كل مشروع.

الشهادات ومعايير المواد التي يجب على المشترين في مجال B2B التحقق منها

في المشاريع الكهروضوئية التجارية على الأسطح، من المتوقع أن يظل هيكل التركيب قيد التشغيل لأكثر من 20 عامًا في ظل التعرض الخارجي المستمر. ومع ذلك، لا يزال يتم اتخاذ العديد من قرارات الشراء في المقام الأول على أساس مقارنة الأسعار على المدى القصير.

يعرف مقاولو EPC ذوي الخبرة أن هذا النهج قد يصبح مكلفًا لاحقًا.

تؤثر جودة المواد واتساق التصنيع ومعايير إصدار الشهادات بشكل مباشر على:

• الموثوقية الهيكلية
• كفاءة التثبيت
• مقاومة التآكل على المدى الطويل
• تردد الصيانة
• مخاطر ضمان المشروع

لهذا السبب، عادةً ما يقوم المشترون الذين يركزون على الهندسة بتقييم سعر أكثر بكثير من سعر العرض الأساسي.

لماذا تؤثر جودة المواد بشكل مباشر على تكلفة دورة الحياة

يعمل نظام تركيب الطاقة الشمسية على السطح بشكل مستمر تحت التعرض للأشعة فوق البنفسجية، والتدوير الحراري، ومياه الأمطار، واهتزاز الرياح، والتلوث البيئي.

قد تستمر المواد الرديئة في اجتياز عمليات فحص التثبيت قصيرة المدى بينما تتدهور ببطء بمرور الوقت.

تشمل المشكلات الشائعة طويلة المدى الناجمة عن المكونات منخفضة الجودة ما يلي:

• تآكل السحابة
• تشوه السكك الحديدية
• تكسير المشبك
• تخفيف الاتصال
• التآكل الجلفاني
• التعب الهيكلي المبكر

بمجرد أن يبدأ تآكل السطح، تصبح الصيانة أكثر تعقيدًا لأن الوصول إلى السطح بحد ذاته يؤدي إلى تكاليف العمالة والسلامة.

وهذا هو السبب في أن المشاريع التجارية على الأسطح تعطي الأولوية بشكل متزايد لقيمة دورة الحياة بدلاً من توفير المشتريات الأولية فقط.

مزايا سبائك الألومنيوم AL6005-T5

تُستخدم سبائك الألومنيوم AL6005-T5 على نطاق واسع في أنظمة تركيب الطاقة الشمسية ذات الصابورة الهندسية لأنها توفر توازنًا قويًا بين الأداء الهيكلي وكفاءة الوزن.

بالمقارنة مع الهياكل الفولاذية الكربونية التقليدية، يوفر الألومنيوم العديد من المزايا للتركيبات على الأسطح.

• انخفاض وزن النقل
• سهولة التعامل مع السطح
• مقاومة قوية للتآكل
• قوة ميكانيكية جيدة
• متانة طويلة في الهواء الطلق

بالنسبة للقائمين بالتركيب، تعمل المكونات الهيكلية الأخف أيضًا على تحسين سرعة التثبيت وتقليل إجهاد العمال أثناء النشر على الأسطح.

ميزة أخرى مهمة هي سلوك التآكل. يشكل الألومنيوم بشكل طبيعي طبقة حماية من الأكسيد، مما يساعد على تحسين الاستقرار الخارجي على المدى الطويل في البيئات الرطبة.

يصبح هذا ذا قيمة خاصة في المشاريع الصناعية الساحلية حيث يكون التعرض للتآكل أكثر عدوانية بشكل ملحوظ.

لماذا تعتبر أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ SUS304 مهمة؟

تعتبر المثبتات من بين أصغر المكونات الموجودة في النظام الشمسي الموجود على الأسطح، ولكنها أيضًا من بين العناصر الأكثر أهمية.

قد تبدو البراغي منخفضة الجودة متطابقة في البداية أثناء التثبيت، إلا أن أدائها على المدى الطويل يمكن أن يختلف بشكل كبير.

يُفضل عادةً استخدام أجهزة الفولاذ المقاوم للصدأ SUS304 لأنها توفر:

• أداء ممتاز ضد الصدأ
• متانة عالية في الهواء الطلق
• قوة ميكانيكية مستقرة
• تقليل مخاطر الصيانة

في المشاريع التجارية على الأسطح، تعتبر موثوقية الاتصال ذات أهمية كبيرة لأن الاهتزاز والتمدد الحراري وتحميل الرياح يضغط بشكل مستمر على نقاط التثبيت.

إذا تآكلت أدوات التثبيت أو ارتخت بمرور الوقت، فإن الاستقرار الهيكلي يتناقص تدريجيًا.

بالنسبة للمنشآت الساحلية، قد يتم ترقية بعض المشاريع إلى مواد أعلى مقاومة للتآكل اعتمادًا على ظروف التعرض البيئي.

الشهادات الرئيسية لمشاريع الطاقة الشمسية التجارية الدولية

يحتاج مقاولو وموزعو EPC العالميون بشكل متزايد إلى شهادات معترف بها دوليًا قبل الموافقة على موردي أنظمة التركيب.

تساعد هذه الشهادات في التحقق من:

• مراقبة جودة التصنيع
• اتساق المواد
• معايير السلامة الهيكلية
• اختبار الامتثال
• أنظمة التتبع

تشمل الشهادات الشائعة المطلوبة في المشاريع الكهروضوئية الدولية ما يلي:

• شهادة توفالو
• إدارة الجودة ISO9001
• اختبار المواد SGS
• الامتثال CE

بالنسبة للعديد من شركات EPC، أصبحت مراجعة الشهادات الآن جزءًا قياسيًا من إجراءات تأهيل الموردين.

في المشاريع التجارية الكبيرة، يمكن أن تؤثر جودة الوثائق على قرارات الشراء بقدر ما تؤثر على التسعير.

لماذا أصبحت إمكانية تتبع التصنيع أكثر أهمية

نظرًا لأن المشاريع الكهروضوئية على الأسطح أصبحت أكبر وأكثر تطلبًا من الناحية الفنية، يرغب المشترون بشكل متزايد في إمكانية تتبع الإنتاج.

وهذا يشمل:

• سجلات دفعة المواد
• مراقبة جودة البثق
• وثائق المعالجة السطحية
• تقارير الاختبارات الميكانيكية
• التحقق من مصادر السحابة

عادةً ما يحافظ المصنعون المحترفون على أنظمة مراقبة الجودة الصارمة طوال فترة الإنتاج بدلاً من الاعتماد فقط على عمليات التفتيش النهائية.

وهذا مهم بشكل خاص للموزعين ومقاولي EPC الذين يديرون خطوط أنابيب المشاريع متعددة ميغاواط عبر بلدان متعددة.

الأخطاء الشائعة في مشاريع الطاقة الشمسية ذات الأسطح المسطحة

لقد تحسنت أنظمة الطاقة الشمسية التجارية على الأسطح بشكل ملحوظ خلال العقد الماضي، ولكن أخطاء التركيب لا تزال تحدث بشكل متكرر، خاصة في المشاريع منخفضة التكلفة.

يمكن تجنب العديد من هذه المشاكل من خلال التخطيط الهندسي المناسب.

تجاهل حدود تحميل السقف

أحد أخطر الأخطاء هو التقليل من القيود المفروضة على الأحمال على السطح.

نظرًا لأن أنظمة الصابورة تعتمد على الوزن الموزع، يفترض القائمون على التركيب أحيانًا أن "السقف يمكنه على الأرجح التعامل معه".

هذا ليس نهجًا هندسيًا احترافيًا.

تصبح مخاطر التحميل الزائد أكثر خطورة عندما:

• المباني أقدم
• الرسومات الهيكلية غير مكتملة
• التعديلات السابقة على السطح موجودة
• برك المياه تحدث بالفعل

في بعض مشاريع التعديل التحديثي، يتطلب التحميل الزائد للصابورة تعزيزات هيكلية باهظة الثمن بعد اكتمال تخطيط التثبيت بالفعل.

حسابات منطقة الرياح غير صحيحة

تظل أخطاء تحميل الرياح أحد الأسباب الأكثر شيوعًا لفشل الهياكل الشمسية على الأسطح في جميع أنحاء العالم.

تحدث المشكلات غالبًا عند المثبتين:

• استخدام حسابات الصابورة العامة
• تجاهل مناطق رفع حافة السقف
• التقليل من التعرض للرياح المحلية
• فشل في تحسين التصميم الديناميكي الهوائي

في المناطق المعرضة للأعاصير، حتى الحسابات الخاطئة الصغيرة نسبيًا في التصميم يمكن أن تنتج اختلافات كبيرة جدًا في قوة الرفع.

يجب أن تستخدم الهندسة الكهروضوئية الاحترافية على الأسطح دائمًا تحليل الرياح الخاص بالمشروع بدلاً من الافتراضات المنسوخة من التركيبات السابقة.

حجب أنظمة الصرف الصحي على الأسطح

يعد انسداد الصرف مشكلة شائعة أخرى بشكل مدهش.

قد تتداخل تخطيطات التثبيت سيئة التخطيط مع:

• مسارات التصريف
• أنظمة الفائض
• طرق الوصول للصيانة

وهذا يمكن أن يؤدي في النهاية إلى تراكم المياه الراكدة حول الهيكل.

قد يتسارع البرك على المدى الطويل:

• شيخوخة غشاء السقف
• تطور التسرب
• تآكل
• التدهور الهيكلي

تقوم فرق EPC المحترفة عمومًا بفحص سلوك الصرف على السطح قبل الانتهاء من تصميم التخطيط.

استخدام مثبتات منخفضة الجودة

عادة لا تظهر مشاكل جودة التثبيت مباشرة بعد التثبيت.

وبدلا من ذلك، تتطور حالات الفشل تدريجيا على مدى عدة سنوات من خلال:

• تآكل
• ركوب الدراجات الحرارية
• اهتزاز الرياح
• التعرض للرطوبة

قد تؤدي الأجهزة الرديئة في البداية إلى تقليل تكلفة الشراء قليلاً، لكن نفقات الصيانة طويلة المدى يمكن أن تتجاوز تلك المدخرات بسرعة.

بالنسبة للأنظمة الكهروضوئية على الأسطح ذات المستوى الهندسي، لا ينبغي أبدًا التعامل مع جودة المثبتات كمسألة ثانوية.

سوء تخطيط إدارة الكابلات

تؤثر جودة إدارة الكابلات بشدة على موثوقية الأسطح على المدى الطويل.

قد يؤدي سوء التوجيه إلى تعريض الكابلات إلى:

• المياه الدائمة
• الأشعة فوق البنفسجية
• التآكل الميكانيكي
• حواف معدنية حادة
• تدخل الحيوان

عادة ما تدمج التركيبات المهنية ما يلي:

• توجيه الكابلات المرتفعة
• مقاطع مقاومة للأشعة فوق البنفسجية
• حوامل الكابلات المخصصة
• مسح مسارات الوصول إلى الصيانة

كما تعمل إدارة الكابلات الموجودة على السطح بشكل جيد على تحسين كفاءة الفحص في المستقبل.

كيف يمكن لمقاولي EPC تقليل تكاليف المشروع من خلال التصميم الأمثل لتركيب الصابورة

إن تقليل تكلفة المشروع لا يعني دائمًا شراء أرخص نظام تركيب.

في مجال الطاقة الشمسية التجارية على الأسطح، غالبًا ما يؤدي التحسين الهندسي إلى تحقيق وفورات أكبر على المدى الطويل مقارنة بأسعار الشراء الأولية المنخفضة.

تقليل وقت التركيب لكل ميجاوات

تؤثر سرعة التثبيت بشكل مباشر على ربحية EPC.

يمكن لنظام تركيب صابورة الطاقة الشمسية ذو السقف المسطح المصمم جيدًا أن يقلل من:

• أعمال إعداد السقف
• تعقيد التثبيت
• إجراءات المعالجة للماء
• متطلبات العمل

تعمل المكونات الهيكلية المجمعة مسبقًا أيضًا على تحسين كفاءة النشر، خاصة في مشاريع أسطح المستودعات الكبيرة.

بالنسبة للتركيبات التجارية متعددة الميغاواط، حتى التحسينات المتواضعة في كفاءة التركيب يمكن أن تؤدي إلى توفير كبير في العمالة.

انخفاض تكاليف إصلاح العزل المائي

تعد نزاعات التسرب من السقف مكلفة ليس فقط من الناحية المالية ولكن أيضًا من الناحية التشغيلية.

قد يتضمن استكشاف أخطاء مقاومة الماء وإصلاحها بعد البيع ما يلي:

• عمليات تفتيش إضافية للموقع
• إصلاح غشاء السقف
• انقطاع التشغيل
• ضرر العلاقة مع العملاء

تساعد أنظمة الصابورة غير المخترقة على تقليل هذه الالتزامات طويلة الأجل بشكل كبير.

تبسيط الخدمات اللوجستية وتحميل الحاويات

تركز المشاريع الكهروضوئية الحديثة على الأسطح بشكل متزايد على الكفاءة اللوجستية.

التصميم الهيكلي الأمثل يمكن أن يقلل من:

• حجم الشحن
• مساحة نفايات الحاويات
• صعوبة التعامل مع المواد
• وقت الفرز في الموقع

بالنسبة لمقاولي EPC العالميين الذين يديرون الشحنات الدولية، يؤثر تحسين الخدمات اللوجستية بشكل مباشر على التحكم في تكلفة المشروع بشكل عام.

جرد المكونات الموحدة

يفضل الموزعون وشركات EPC الأنظمة ذات التوافق العالي للمكونات لأن المخزون الموحد يقلل من التعقيد التشغيلي.

يساعد استخدام المشابك والقضبان والملحقات الهيكلية العامة عبر العديد من مشاريع الأسطح على تبسيط ما يلي:

• إدارة المستودعات
• تخزين قطع الغيار
• تدريب المثبت
• دعم الصيانة المستقبلية

وهذا هو أحد الأسباب التي تجعل أنظمة تركيب الصابورة المعيارية تكتسب شعبية في النشر التجاري على نطاق واسع.

كيفية اختيار الشركة المصنعة الموثوقة لتركيبات الطاقة الشمسية الصابورة

لا يعمل جميع موردي تركيبات الطاقة الشمسية بنفس المستوى الهندسي.

تتنافس بعض الشركات المصنعة بشكل أساسي على السعر، بينما يركز البعض الآخر على الموثوقية الهيكلية طويلة المدى ودعم مشروع EPC.

بالنسبة لمشاريع الأسطح التجارية، يصبح الفرق مهمًا جدًا.

تقييم القدرات الهندسية

يجب أن توفر الشركة المصنعة للتركيب الاحترافي أكثر من رسومات المنتج الأساسية.

قد تشمل قدرات الدعم الهندسي ما يلي:

• حسابات حمل الرياح
• تقارير التحليل الهيكلي
• تحسين الصابورة الخاصة بالمشروع
• رسومات تخطيط CAD
• التوافق مع BIM
• توصيات تخطيط الصرف الصحي

غالبًا ما يقلل الدعم الهندسي القوي من مخاطر المشروع بشكل كبير أثناء مرحلتي التصميم والتركيب.

تقييم جودة التصنيع

يؤثر اتساق الإنتاج بشكل مباشر على جودة التثبيت.

قد يؤدي ضعف دقة البثق أو وضع الثقب بشكل غير دقيق إلى:

• تأخيرات التثبيت
• قضايا المحاذاة
• مشاكل الإجهاد السحابة
• متطلبات التعديل الميداني

عادة ما يحافظ المصنعون المحترفون على:

• التحمل قذف صارمة
• فحص المعالجة السطحية
• التحقق من جودة السحابة
• أنظمة تتبع المواد

موثوقية سلسلة التوريد

تعتبر موثوقية التسليم ذات أهمية كبيرة في مجال الطاقة الشمسية التجارية على الأسطح.

غالبًا ما يتم تنسيق جداول البناء بشكل وثيق مع:

• تسليم الوحدة
• تركيب العاكس
• مقاولو الكهرباء من الباطن
• نوافذ الوصول إلى السقف

يمكن أن يؤثر التأخير في تسليم هيكل التركيب على جدول EPC بأكمله.

ولهذا السبب، يقوم العديد من المشترين الدوليين الآن بتقييم:

• القدرة الإنتاجية
• استقرار وقت الرصاص
• تجربة التصدير
• معايير التعبئة والتغليف
• تحسين تحميل الحاويات

لماذا يفضل مقاولو EPC الموردين الشاملين

تؤدي إدارة الشركات الهندسية والمصنعين ومقدمي الخدمات اللوجستية المنفصلة إلى زيادة تعقيد الاتصالات.

يساعد موردو تركيب الطاقة الشمسية الشاملون على تبسيط ما يلي:

• التواصل الفني
• المراجعات الهندسية
• تنسيق المشتريات
• إدارة الشحن
• دعم ما بعد البيع

بالنسبة لمشاريع الأسطح التجارية سريعة الحركة، يمكن أن يؤدي الدعم المتكامل إلى تحسين كفاءة التنفيذ بشكل كبير.

لماذا يختار مقاولو EPC العالميون أنظمة تركيب الطاقة الشمسية من TopFence

نظرًا لأن المشاريع الكهروضوئية على الأسطح أصبحت أكبر وأكثر تطلبًا من الناحية الفنية، فإن مقاولي EPC يفضلون بشكل متزايد الموردين الذين يجمعون بين القدرة الهندسية وجودة التصنيع المستقرة.

تركز TopFence على أنظمة التركيب الكهروضوئية التجارية والصناعية المصممة لظروف التثبيت في العالم الحقيقي بدلاً من النماذج الهيكلية النظرية البحتة.

تطوير المنتجات الموجهة نحو الهندسة

تتطلب مشاريع الأسطح الحديثة أكثر من أجهزة التركيب القياسية.

تم تطوير أنظمة تركيب الطاقة الشمسية الصابورة TopFence مع التركيز على:

• كفاءة التثبيت
• تحسين مقاومة الرياح
• حماية السقف للماء
• الاستقرار الهيكلي
• متانة طويلة الأمد في الهواء الطلق

تعمل الشركة باستمرار على تحسين الأداء الديناميكي الهوائي للمساعدة في تقليل الطلب غير الضروري على الصابورة مع الحفاظ على سلامة المشروع.

معايير المواد عالية الجودة

تستخدم أنظمة TopFence بشكل شائع:

• سبائك الألومنيوم AL6005-T5
• السحابات الفولاذ المقاوم للصدأ SUS304
• المعالجة السطحية المقاومة للتآكل
• إجراءات صارمة لمراقبة الجودة

تساعد معايير المواد هذه على تحسين الموثوقية على المدى الطويل في بيئات الأسطح كثيرة المتطلبات، بما في ذلك المناطق الصناعية الساحلية.

دعم الهندسة الإنشائية المخصصة

نادراً ما تتبع مشاريع الأسطح التجارية شروطًا متطابقة.

يوفر TopFence المساعدة الهندسية الموجهة نحو المشاريع بما في ذلك:

• تحليل الصابورة الأمثل
• حسابات حمل الرياح
• التخطيطات الهيكلية CAD
• تخطيط تحميل الحاويات
• توصيات التثبيت

يساعد هذا الدعم مقاولي EPC على تحسين كفاءة المشروع مع تقليل عدم اليقين في التثبيت.

القدرة على التوريد العالمي لـ EPC والموزعين

بالنسبة للموزعين ومقاولي EPC الكبار، فإن استقرار العرض له أهمية كبيرة.

يدعم TopFence:

• الطلبات التجارية بالجملة
• التعاون OEM/ODM
• تسليم المشروع الدولي
• حلول التعبئة والتغليف الأمثل
• دعم النشر على الأسطح على نطاق واسع

مع استمرار توسع الطاقة الشمسية التجارية على الأسطح عالميًا، أصبحت حلول التركيب التي تركز على الهندسة ذات أهمية متزايدة لنجاح المشروع على المدى الطويل.

الأسئلة الشائعة - أنظمة تركيب صابورة الطاقة الشمسية ذات السقف المسطح

س1. هل يمكن تركيب الألواح الشمسية على سطح مستو دون حفر؟

نعم. يسمح نظام تركيب صابورة الطاقة الشمسية على السطح المسطح بتركيب الوحدات الكهروضوئية دون اختراق غشاء السقف. يستخدم الهيكل وزن الصابورة والثبات الديناميكي الهوائي بدلاً من مسامير التثبيت.

س2. ما مقدار وزن الصابورة المطلوب عادةً؟

تختلف متطلبات الصابورة اعتمادًا على سرعة الرياح وارتفاع المبنى وتعرض السقف وزاوية الميل والمعايير الهندسية المحلية. مطلوب حسابات هيكلية احترافية لكل مشروع لأن ظروف السطح تختلف بشكل كبير.

س3. هل أنظمة تركيب الصابورة آمنة في مناطق الأعاصير؟

يمكن لأنظمة الصابورة ذات المستوى الهندسي أن تعمل بأمان في المناطق شديدة الرياح عندما يتم تصميمها بشكل صحيح. يعد تحسين نفق الرياح، والانحرافات الديناميكية الهوائية، وتعزيز منطقة الحافة، وحسابات الصابورة المناسبة أمرًا ضروريًا في المناطق المعرضة للأعاصير.

س 4. هل ستؤدي أنظمة الصابورة إلى إتلاف أغشية السقف؟

تستخدم الأنظمة المصممة بشكل صحيح وسادات مطاطية واقية من EPDM لتقليل الضغط المباشر وأضرار الاحتكاك. بالمقارنة مع أنظمة الاختراق، توفر هياكل الصابورة بشكل عام مخاطر أقل بكثير فيما يتعلق بالعزل المائي.

ما هي أنواع الأسطح المناسبة لأنظمة تركيب الطاقة الشمسية الصابورة؟

تُستخدم أنظمة الصابورة بشكل شائع في:

• أسطح خرسانية مسطحة
• أسطح غشاء TPO
• أسقف بي في سي
• أسطح EPDM
• أسطح البيتومين المسطحة

ومع ذلك، فإن تقييم الحمل الهيكلي مطلوب دائمًا قبل التثبيت.

لماذا أصبحت التخطيطات بين الشرق والغرب أكثر شعبية؟

تعمل التخطيطات بين الشرق والغرب على تحسين استخدام الأسطح، وتقليل تباعد الصفوف، وغالبًا ما تقلل الطلب على الصابورة. بالنسبة للعديد من الأسطح التجارية، فإنها توفر كثافة طاقة إجمالية أفضل وعائد استثمار محسن للمشروع.

خاتمة

تتطور صناعة الطاقة الشمسية التجارية على الأسطح بسرعة، وتتغير توقعات النظام المتصاعد معها.

اليوم، لم يعد يُنظر إلى نظام تركيب صابورة الطاقة الشمسية على السقف المسطح على أنه مجرد "بديل بدون حفر". لقد أصبح حلاً هندسيًا شاملاً يركز على:

• حماية السقف للماء
• كفاءة التثبيت
• تحسين مقاومة الرياح
• الموثوقية الهيكلية على المدى الطويل
• تخفيض تكلفة دورة الحياة

بالنسبة لمقاولي EPC، فإن اختيار نظام الأرفف الشمسية المناسب للصابورة يمكن أن يقلل بشكل كبير من مخاطر المشروع مع تحسين كفاءة البناء ورضا العملاء.

بالنسبة للموزعين وأصحاب المباني التجارية، توفر أنظمة التركيب ذات المستوى الهندسي استقرارًا تشغيليًا أقوى على المدى الطويل وتعرضًا أقل للصيانة على مدار دورة حياة المشروع الكهروضوئية الكاملة.

مع استمرار التوسع في نشر الطاقة الشمسية على الأسطح عبر المصانع والمستودعات والمراكز اللوجستية والمرافق الصناعية في جميع أنحاء العالم، ستلعب أنظمة التركيب غير المخترقة المصممة بشكل احترافي دورًا متزايد الأهمية في البنية التحتية الكهروضوئية التجارية.

هل تحتاج إلى حل تركيب الطاقة الشمسية الصابورة من الدرجة الهندسية لمشروعك الكهروضوئي التالي على السطح؟

توفر TopFence حلولاً مخصصة لتركيب الطاقة الشمسية على الأسطح غير قابلة للاختراق لمقاولي EPC العالميين والموزعين ومطوري الطاقة الكهروضوئية التجارية.

تشمل خدمات الدعم ما يلي:

• تحسين الصابورة الخاصة بالمشروع
• دعم حساب حمل الرياح
• رسومات تخطيط CAD
• تصنيع المعدات الأصلية/تصنيع التصميم الشخصي
• تحسين تحميل الحاويات
• التنسيق اللوجستي العالمي
• الاستشارة الهندسية الفنية

سواء كنت تخطط لتركيب على سطح أحد المستودعات، أو مشروع للطاقة الشمسية في مصنع صناعي، أو لنشر الطاقة الكهروضوئية التجارية على نطاق واسع، فإن اختيار شريك هندسي موثوق يمكن أن يحدث فرقًا كبيرًا في أداء المشروع على المدى الطويل.
