كيفية تثبيت بين قوسين الألواح الشمسية؟

هل أنت صاحب منزل ذو سقف قرميدي ولا تعرف كيفية تركيبه؟لوحة شمسيةعلى السطح؟

إذا كان الأمر كذلك، فمن المحتمل أنك أدركت أن تركيب دعامة الطاقة الشمسية لسقف القرميد يأتي مع تحديات فريدة من نوعها. أين تبدأ؟ ما هي الأدوات التي تحتاجها؟ كيف تتجنب الأخطاء الشائعة مثل التركيبات غير المستقرة أو تلف السقف؟ العوامل الرئيسية التي ستركز عليها هي البلاط المتشقق أثناء الحفر، أو سوء العزل المائي، أو الأقواس غير المستقرة التي تشكل خطرًا على السلامة. هنا يشرح هذا الدليل خطوة بخطوة كيفية تثبيت حوامل الألواح الشمسية بشكل صحيح، اليوم، نحن نرشدك إلى أفضل حلول التثبيت.

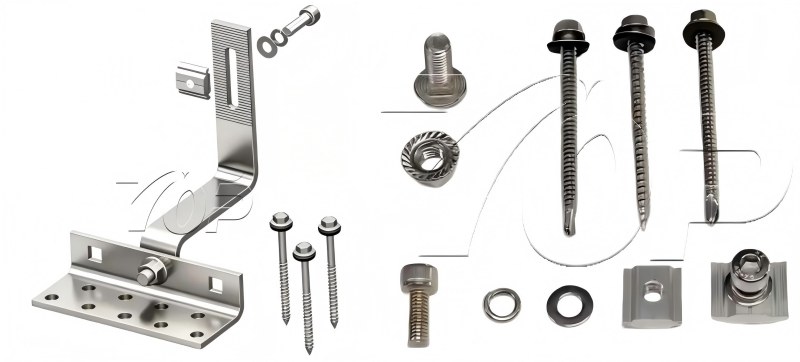

الخطوة 1: التحضير قبل التثبيت

1.1 تقييم سقف منزلك (اعرف حدوده)

قبل شراء أي أقواس، قم بتقييم السقف الخاص بك لتجنب عدم التطابق. أولاً، التحقق من نوع السقف: تحتاج أسطح البلاط إلى محاليل خطافية شمسية لمنع التشقق، وتعمل الأسطح المعدنية باستخدام أقدام L أو محاليل مسامير، وتتطلب الأسطح المسطحة حوامل صابورة أو مخترقة. بعد ذلك، اختبار القدرة على تحمل الحمل، معظم الأسطح السكنية يمكنها التعامل مع الطاقة الشمسية، لكن الأسطح القديمة (أكثر من 20 عامًا) قد تحتاج إلى تعزيز. أخيرًا، قم بوضع علامة على العوارض الخشبية أو الروافد باستخدام أداة البحث عن المسامير أو أداة التصوير الحراري لأن أقواس خطافات السقف المصنوعة من الألومنيوم يجب أن تعلق على هذه الدعامات الهيكلية، وليس فقط أغلفة السقف.

تكسير البلاط أثناء التثبيت: المشكلة الأكثر إحباطًا

تم إنتاج خطافات السقف من Topfencesolar خصيصًا على شكل L وشكل C والمزيد مع إمكانية التعديل لحل هذه المشكلة بشكل فعال.

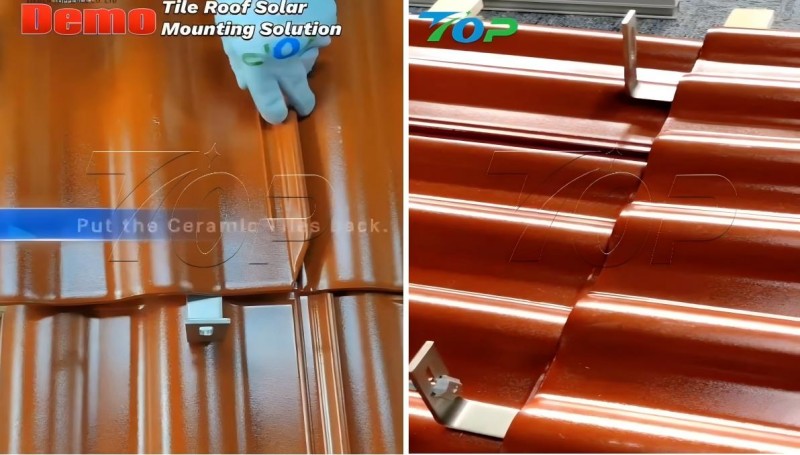

2.1 وضع علامة على مواضع القوس

تحديد الفجوات بين البلاط لتجنب الحفر من خلالها؛ وقم بإزالة البلاط في الوضع المدبب حتى تكون الخطافات جاهزة للتركيب.

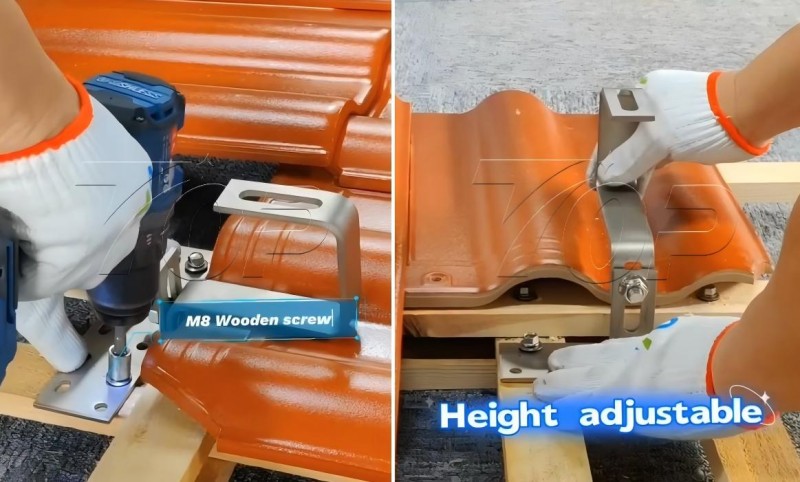

2.2 تركيب الخطافات على عوارض خشبية موضوعة كدعم هيكلي

على سبيل المثال: بالنسبة للعوارض الخشبية، استخدم براغي خشبية من نوع ST6.3*80 وقم بدفعها على الأقل بمقدار 3 أرباع في عمق العوارض الخشبية. قم بتثبيت خطافات السقف على العوارض الخشبية، ثم قم بربط المثبتات باستخدام مفتاح عزم الدوران.

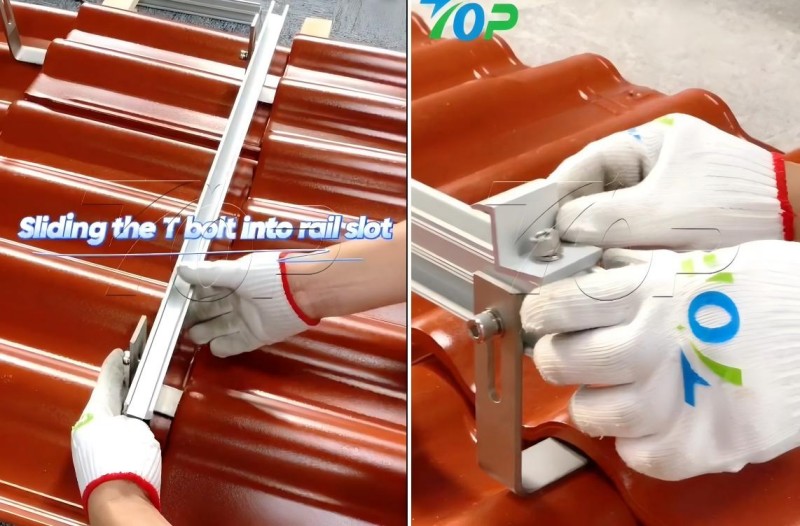

3. انزلاق قضبان الألمنيوم على الخطافات الشمسية.

إنها الخطوات الأساسية لإكمال تركيب الألواح الشمسية. توجد فتحة على السكة تواجه الخطافات المثبتة بمسمار T أعلى الخطافات. ثم قم بربط البراغي لتأمين القضبان. يتم توصيل القضبان والقضبان بموصلات السكك الحديدية لجعل السكة طويلة بما يكفي على السطح.

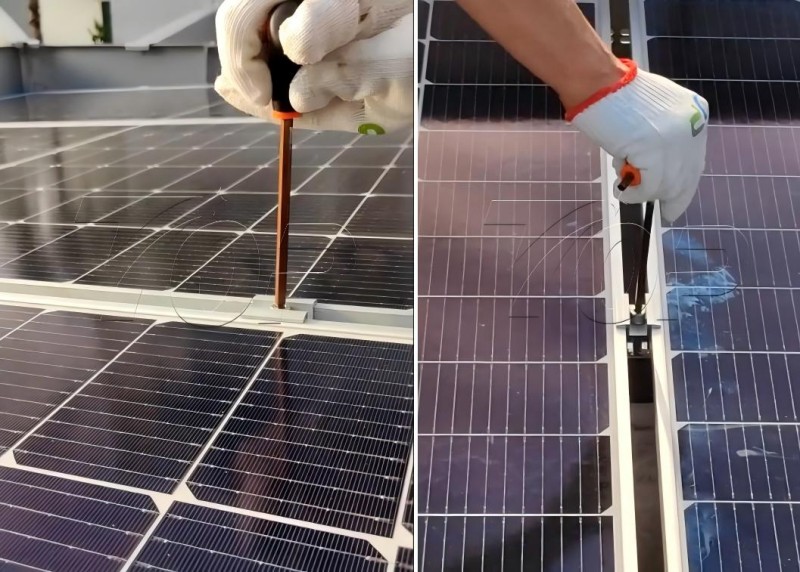

4. يتم وضع الألواح الشمسية على القضبان، لإكمال تركيب مجموعة السكك الحديدية.

بمجرد الانتهاء من تثبيت جميع القضبان على القضبان، فإن آخر شيء هو استخدام المشبك النهائي أولاً لإصلاح جانب واحد من الألواح الشمسية. في المنتصف باستخدام أمنتصف المشبكلربط الألواح. ستعمل هذه المشابك على زيادة قوة الصفيف واستقرار الألواح الشمسية.

سيتم توصيل اللوحات بكابل DC عن طريق توصيل موصلات MC4. الآن بدأت الألواح الشمسية بالفعل في توليد الكهرباء تحت أشعة الشمس.

حتى الآن، هل مازلت تقلق بشأن مشاكل الألواح الشمسية في أسقف البلاط؟ من خلال الاطلاع على المفاتيح أدناه، ستكون أكثر ثقة بشأن النظام الشمسي الموجود على سطح منزلك.

الاعتبارات الرئيسية لتركيب قوس الطاقة الشمسية لسقف القرميد

1. مادة الدعامة: توازن الوزن والمتانة للبلاط

أسطح البلاط لها حدود للوزن، لأن الأقواس الثقيلة جدًا يمكن أن تؤدي إلى إجهاد العوارض الخشبية وتكسير البلاط. لتجنب الأقواس الرخيصة المصنوعة من الحديد الزهر (ثقيلة جدًا) أو الألومنيوم الرقيق (ليس قويًا بدرجة كافية). أفضل الخيارات هي سبائك الألومنيوم خفيفة الوزن Topfencesolar التي تستخدم المواد AL6005 T5، T6. وهي درجة أعلى من مواد الألومنيوم من السوق.

2. زاوية التثبيت: العمل مع منحدرات سقف البلاط

عادة ما يكون لأسطح البلاط منحدرات تتراوح بين 20 درجة و45 درجة، وهذا يؤثر على زاوية القوس وكفاءة الطاقة الشمسية. يستخدم عمال التركيب المحترفون مقاييس المنحدر لقياس زاوية السقف الخاص بك ويستخدمون أقواس قابلة للتعديل لضبط موضع اللوحة، وهذا يتجنب قطع البلاط أو تعديله ليناسب الألواح.

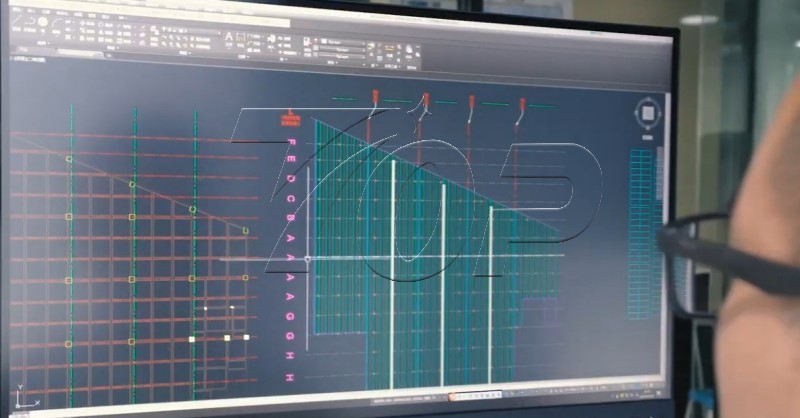

3. اختر فريقًا محترفًا لتجنب المشاكل

سقف البلاط للطاقة الشمسيةيتطلب تركيب الدعامات خبرة في كل من العناية بالأسقف الشمسية والبلاط. يعرف فريق مهندسي Topfencesolar كيفية العمل مع البلاط الهش، وتحديد موقع العوارض الخشبية بدقة، وتطبيق أفضل الحلول المتطابقة للعزل المائي الخاص بالبلاط. سيقوم فريق محترف أيضًا بالتعامل مع طلبات التصاريح التي تأخذ في الاعتبار رموز أسقف البلاط، وتوفير ضمان يغطي تلف البلاط الناتج عن التثبيت. اتصل بنا مباشرة، سوف تقدم Topfencesolar أفضل نظام موثوق به لمحطة الطاقة الشمسية على سطح منزلك.
